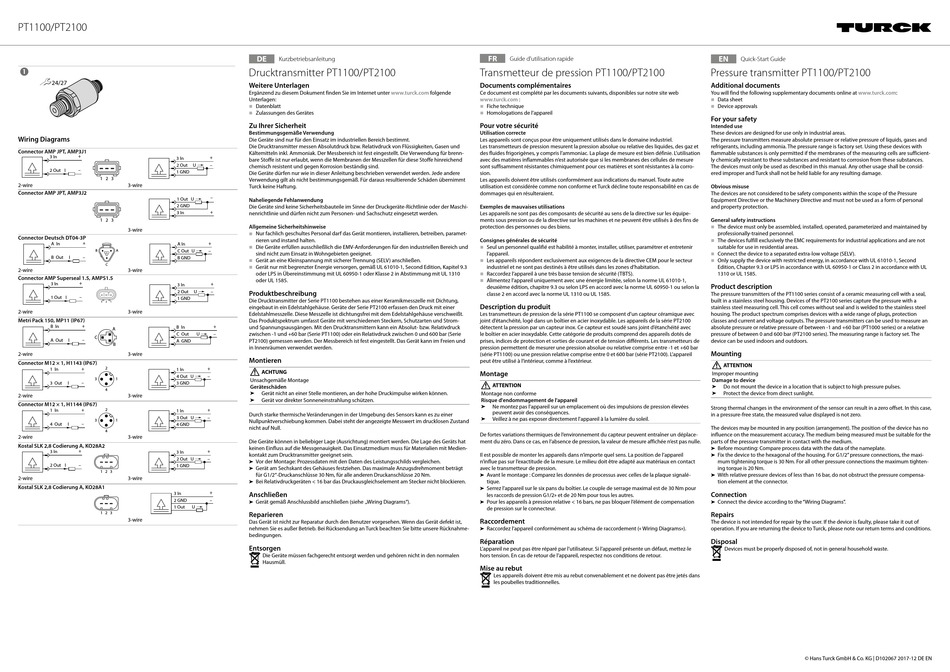

turck PT1100 Kurz- Betriebsanleitung

PT1100/PT2100

Wiring Diagrams
Connector AMP JPT, AMP3J1
3 In +
3 In
2 Out U
2 Out I –
1 GND
1 2 3
2-wire 3-wire
Connector AMP JPT, AMP3J2
1 Out U
2 GND
3 In
1 2 3
3-wire
Connector Deutsch DT04-3P
A In +
A In
C Out U
B A
B Out I – B GND
C
2-wire 3-wire
Connector AMP Superseal 1.5, AMPS1.5
3 In +
3 In
2 Out U
1 Out I –
1 GND
3 2 1
2-wire 3-wire
Metri Pack 150, MP11 (IP67)
B In +
B In
A
C Out U
C
A Out I – A GND
B
2-wire 3-wire
Connector M12 × 1, H1143 (IP67)
+ 2
1 In 1 In
4 Out U
3 1
3 Out –
I 3 GND
4
2-wire 3-wire
Connector M12 × 1, H1144 (IP67)
+ 2
1 In 1 In
3 Out U
3 1
4 Out –
I 4 GND
4
2-wire 3-wire
Kostal SLK 2,8 Codierung A, KO28A2
3 In + 3 In
2 Out U
2 Out I – 1 GND
1 2 3
2-wire 3-wire
Kostal SLK 2,8 Codierung A, KO28A1
3 In
2 GND
U
1 Out
1 2 3
3-wire
DE
Kurzbetriebsanleitung
Drucktransmitter PT1100/PT2100
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter
Unterlagen:
■
Datenblatt
■
Zulassungen des Gerätes
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die Geräte sind nur für den Einsatz im industriellen Bereich bestimmt.
Die Drucktransmitter messen Absolutdruck bzw. Relativdruck von Flüssigkeiten, Gasen und
Kältemitteln inkl. Ammoniak. Der Messbereich ist fest eingestellt. Die Verwendung für brenn-
+
bare Stoffe ist nur erlaubt, wenn die Membranen der Messzellen für diese Stoffe hinreichend
–
chemisch resistent und gegen Korrosion beständig sind.
Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede andere
Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden übernimmt
Turck keine Haftung.
–
Naheliegende Fehlanwendung
Die Geräte sind keine Sicherheitsbauteile im Sinne der Druckgeräte-Richtlinie oder der Maschi-
+
nenrichtlinie und dürfen nicht zum Personen- und Sachschutz eingesetzt werden.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, paramet-
rieren und instand halten.
■
+
Die Geräte erfüllen ausschließlich die EMV-Anforderungen für den industriellen Bereich und
–
sind nicht zum Einsatz in Wohngebieten geeignet.
■
Gerät an eine Kleinspannung mit sicherer Trennung (SELV) anschließen.
■
Gerät nur mit begrenzter Energie versorgen, gemäß UL 61010-1, Second Edition, Kapitel 9.3
oder LPS in Übereinstimmung mit UL 60950-1 oder Klasse 2 in Abstimmung mit UL 1310
oder UL 1585.
+
– Produktbeschreibung
Die Drucktransmitter der Serie PT1100 bestehen aus einer Keramikmesszelle mit Dichtung,
eingebaut in ein Edelstahlgehäuse. Geräte der Serie PT2100 erfassen den Druck mit einer
Edelstahlmesszelle. Diese Messzelle ist dichtungsfrei mit dem Edelstahlgehäuse verschweißt.
Das Produktspektrum umfasst Geräte mit verschiedenen Steckern, Schutzarten und Strom-
+ und Spannungsausgängen. Mit den Drucktransmittern kann ein Absolut- bzw. Relativdruck
zwischen -1 und +60 bar (Serie PT1100) oder ein Relativdruck zwischen 0 und 600 bar (Serie
–
PT2100) gemessen werden. Der Messbereich ist fest eingestellt. Das Gerät kann im Freien und
in Innenräumen verwendet werden.
Montieren
+
ACHTUNG
–
Unsachgemäße Montage
Geräteschäden
Gerät nicht an einer Stelle montieren, an der hohe Druckimpulse wirken können.
➤
Gerät vor direkter Sonneneinstrahlung schützen.
➤
+
Durch starke thermische Veränderungen in der Umgebung des Sensors kann es zu einer
–
Nullpunktverschiebung kommen. Dabei steht der angezeigte Messwert im drucklosen Zustand
nicht auf Null.
Die Geräte können in beliebiger Lage (Ausrichtung) montiert werden. Die Lage des Geräts hat
keinen Einfluss auf die Messgenauigkeit. Das Einsatzmedium muss für Materialien mit Medien-
+
kontakt zum Drucktransmitter geeignet sein.
–
Vor der Montage: Prozessdaten mit den Daten des Leistungsschilds vergleichen.
➤ ➤
Gerät am Sechskant des Gehäuses festziehen. Das maximale Anzugsdrehmoment beträgt
➤ ➤
für G1/2"-Druckanschlüsse 30 Nm, für alle anderen Druckanschlüsse 20 Nm.
Bei Relativdruckgeräten < 16 bar das Druckausgleichselement am Stecker nicht blockieren.
➤ ➤
+ Anschließen
–
Gerät gemäß Anschlussbild anschließen (siehe „Wiring Diagrams").
➤ ➤
Reparieren
Das Gerät ist nicht zur Reparatur durch den Benutzer vorgesehen. Wenn das Gerät defekt ist,
nehmen Sie es außer Betrieb. Bei Rücksendung an Turck beachten Sie bitte unsere Rücknahme-
bedingungen.
Entsorgen
Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den normalen
Hausmüll.
FR
Guide d'utilisation rapide
Transmetteur de pression PT1100/PT2100
Documents complémentaires
www.turck.com folgende Ce document est complété par les documents suivants, disponibles sur notre site web
www.turck.com :
■
Fiche technique
■
Homologations de l'appareil
Pour votre sécurité
Utilisation correcte
Les appareils sont conçus pour être uniquement utilisés dans le domaine industriel.
Les transmetteurs de pression mesurent la pression absolue ou relative des liquides, des gaz et
des fluides frigorigènes, y compris l'ammoniac. La plage de mesure est bien définie. L'utilisation
avec des matières inflammables n'est autorisée que si les membranes des cellules de mesure
sont suffisamment résistantes chimiquement pour ces matières et sont résistantes à la corro-
sion.
Les appareils doivent être utilisés conformément aux indications du manuel. Toute autre
utilisation est considérée comme non conforme et Turck décline toute responsabilité en cas de
dommages qui en résulteraient.
Exemples de mauvaises utilisations
Les appareils ne sont pas des composants de sécurité au sens de la directive sur les équipe-
ments sous pression ou de la directive sur les machines et ne peuvent être utilisés à des fins de
protection des personnes ou des biens.
Consignes générales de sécurité
■
Seul un personnel qualifié est habilité à monter, installer, utiliser, paramétrer et entretenir
l'appareil.
■
Les appareils répondent exclusivement aux exigences de la directive CEM pour le secteur
industriel et ne sont pas destinés à être utilisés dans les zones d'habitation.
■
Raccordez l'appareil à une très basse tension de sécurité (TBTS).
■
Alimentez l'appareil uniquement avec une énergie limitée, selon la norme UL 61010-1,
deuxième édition, chapitre 9.3 ou selon LPS en accord avec la norme UL 60950-1 ou selon la
classe 2 en accord avec la norme UL 1310 ou UL 1585.
Description du produit
Les transmetteurs de pression de la série PT1100 se composent d'un capteur céramique avec
joint d'étanchéité, logé dans un boîtier en acier inoxydable. Les appareils de la série PT2100
détectent la pression par un capteur inox. Ce capteur est soudé sans joint d'étanchéité avec
le boîtier en acier inoxydable. Cette catégorie de produits comprend des appareils dotés de
prises, indices de protection et sorties de courant et de tension différents. Les transmetteurs de
pression permettent de mesurer une pression absolue ou relative comprise entre -1 et +60 bar
(série PT1100) ou une pression relative comprise entre 0 et 600 bar (série PT2100). L'appareil
peut être utilisé à l'intérieur, comme à l'extérieur.
Montage
ATTENTION
Montage non conforme
Risque d'endommagement de l'appareil
Ne montez pas l'appareil sur un emplacement où des impulsions de pression élevées
➤
peuvent avoir des conséquences.
Veillez à ne pas exposer directement l'appareil à la lumière du soleil.
➤
De fortes variations thermiques de l'environnement du capteur peuvent entraîner un déplace-
ment du zéro. Dans ce cas, en l'absence de pression, la valeur de mesure affichée n'est pas nulle.
Il est possible de monter les appareils dans n'importe quel sens. La position de l'appareil
n'influe pas sur l'exactitude de la mesure. Le milieu doit être adapté aux matériaux en contact
avec le transmetteur de pression.
Avant le montage : Comparez les données de processus avec celles de la plaque signalé-
➤ ➤
tique.
Serrez l'appareil sur le six pans du boîtier. Le couple de serrage maximal est de 30 Nm pour
➤ ➤
les raccords de pression G1/2» et de 20 Nm pour tous les autres.
Pour les appareils à pression relative < 16 bars, ne pas bloquer l'élément de compensation
➤ ➤
de pression sur le connecteur.
Raccordement
Raccordez l'appareil conformément au schéma de raccordement (« Wiring Diagrams»).
➤ ➤
Réparation
L'appareil ne peut pas être réparé par l'utilisateur. Si l'appareil présente un défaut, mettez-le
hors tension. En cas de retour de l'appareil, respectez nos conditions de retour.
Mise au rebut
Les appareils doivent être mis au rebut convenablement et ne doivent pas être jetés dans
les poubelles traditionnelles.
EN
Quick-Start Guide
Pressure transmitter PT1100/PT2100
Additional documents
You will find the following supplementary documents online at www.turck.com:
■
Data sheet
■
Device approvals
For your safety
Intended use
These devices are designed for use only in industrial areas.
The pressure transmitters measure absolute pressure or relative pressure of liquids, gases and
refrigerants, including ammonia. The pressure range is factory set. Using these devices with
flammable substances is only permitted if the membranes of the measuring cells are sufficient-
ly chemically resistant to these substances and resistant to corrosion from these substances.
The devices must only be used as described in this manual. Any other usage shall be consid-
ered improper and Turck shall not be held liable for any resulting damage.
Obvious misuse
The devices are not considered to be safety components within the scope of the Pressure
Equipment Directive or the Machinery Directive and must not be used as a form of personal
and property protection.
General safety instructions
■
The device must only be assembled, installed, operated, parameterized and maintained by
professionally-trained personnel.
■
The devices fulfill exclusively the EMC requirements for industrial applications and are not
suitable for use in residential areas.
■
Connect the device to a separated extra-low voltage (SELV).
■
Only supply the device with restricted energy, in accordance with UL 61010-1, Second
Edition, Chapter 9.3 or LPS in accordance with UL 60950-1 or Class 2 in accordance with UL
1310 or UL 1585.
Product description
The pressure transmitters of the PT1100 series consist of a ceramic measuring cell with a seal,
built in a stainless steel housing. Devices of the PT2100 series capture the pressure with a
stainless steel measuring cell. This cell comes without seal and is welded to the stainless steel
housing. The product spectrum comprises devices with a wide range of plugs, protection
classes and current and voltage outputs. The pressure transmitters can be used to measure an
absolute pressure or relative pressure of between -1 and +60 bar (PT1000 series) or a relative
pressure of between 0 and 600 bar (PT2100 series). The measuring range is factory set. The
device can be used indoors and outdoors.
Mounting
ATTENTION
Improper mounting
Damage to device
Do not mount the device in a location that is subject to high pressure pulses.
➤
Protect the device from direct sunlight.
➤
Strong thermal changes in the environment of the sensor can result in a zero offset. In this case,
in a pressure-free state, the measured value displayed is not zero.
The devices may be mounted in any position (arrangement). The position of the device has no
influence on the measurement accuracy. The medium being measured must be suitable for the
parts of the pressure transmitter in contact with the medium.
Before mounting: Compare process data with the data of the nameplate.
➤ ➤
Fix the device to the hexagonal of the housing. For G1/2" pressure connections, the maxi-
➤ ➤
mum tightening torque is 30 Nm. For all other pressure connections the maximum tighten-
ing torque is 20 Nm.
With relative pressure devices of less than 16 bar, do not obstruct the pressure compensa-
➤ ➤
tion element at the connector.
Connection
Connect the device according to the "Wiring Diagrams".
➤ ➤
Repairs
The device is not intended for repair by the user. If the device is faulty, please take it out of
operation. If you are returning the device to Turck, please note our return terms and conditions.
Disposal
Devices must be properly disposed of, not in general household waste.
© Hans Turck GmbH & Co. KG | D102067 2017-12 DE EN
