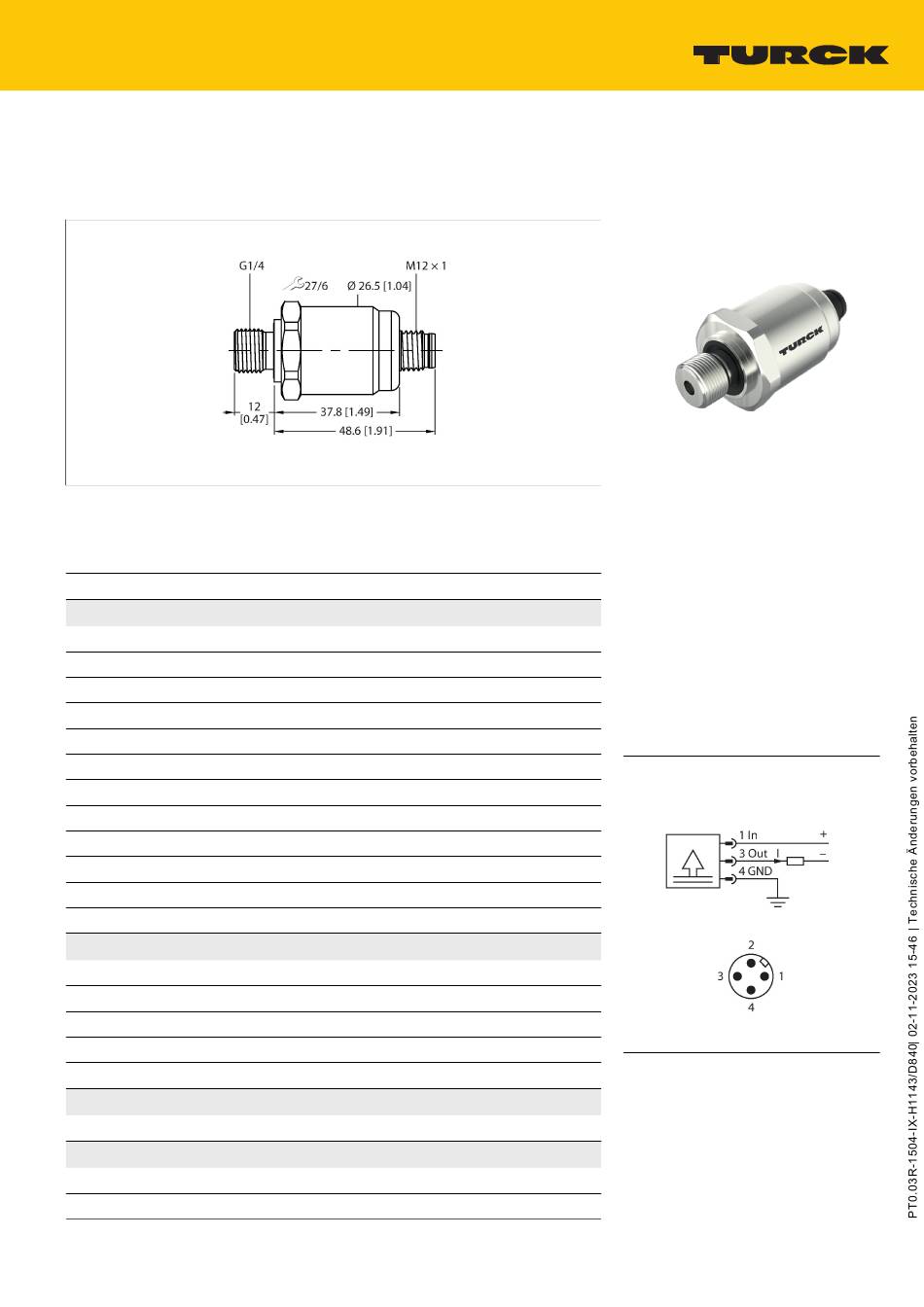

turck PT0.03R-1504-IX-H1143/D840 Betriebsanleitung

PT0.03R-1504-IX-H1143/D840
Drucktransmitter – mit Stromausgang (2-Leiter)
Technische Daten
Typ
Ident-No.
Druckbereich
Druckart
Druckbereich
zulässiger Überdruck
zulässiger Unterdruck
Berstdruck
Ansprechzeit
Abgleichlage
Lagefehler vertikal, Druckanschluss oben + 0.2 mbar
Lagefehler horizontal
Langzeitstabilität
Versorgung
Betriebsspannung
Stromaufnahme
Kurzschluss-/ Verpolungsschutz
Schutzart und -klasse
Isolationsspannung
Ausgänge
Ausgang 1
Analogausgang
Stromausgang
Bürde
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
PT0.03R-1504-IX-H1143/D840
100048815
Relativdruck
0...0.03 bar
0...0.435 psi
0...0.003 MPa
≤ 2 bar
-0.3 bar
≥ 2 bar
< 150 ms
vertikal, Druckanschluss unten
+ 0.1 mbar
0.25 % FS, gemäß IEC EN 60770-1
10...30 VDC
≤ 23 mA
ja / ja
IP67 / III
500 VDC
Analogausgang
4...20 mA
≤ (Speisespannung -10) / 20 kΩ
Merkmale
■
keramische Messzelle
■
sehr hohe Messgenauigkeit
■
kompakte und robuste Bauart
■
ausgezeichnetes Temperaturverhalten
■
Druckbereich 0 ... 30 mbar rel.
■
10 ... 30 VDC
■
Analogausgang 4 ... 20 mA
■
Prozessanschluss G1/4" Außengewin-
de (hinten dichtend) gemäß DIN EN ISO
1179-2 mit Profildichtring FPM
■
Steckergerät, M12 × 1
■
ATEX, IECEx
■
Kategorie II 1/2 GD, Ex Zone 0
Anschlussbild
Funktionsprinzip
Die Drucksensoren der Serie PT...‐1500
arbeiten mit einer keramischen Messzelle in
verschiedenen Kleinstdruckbereichen von
maximal -100...600 mbar in der 2- oder auch
3-Leitertechnik. Das verarbeitete Signal steht
je nach Sensorvariante als Analogausgang
(4...20mA, 0...10V, 0...5V, ratiometrisch) zur
Verfügung.
