Anschluss an Trägerfahrzeug mit Standardbefestigung
1. Verbinden Sie die Kehrmaschine mit der
Gerätebefestigung des Trägerfahrzeugs. Siehe
Betriebsanleitung des Trägerfahrzeugs.
Überprüfen Sie, ob das Gerät sicher am Träger
befestigt ist.
2. Schließen Sie die Schnellkupplungen der
Antriebsschläuche an den Hydraulikanschluss der 3.
Funktion oder den Hydraulikmotorkreis des
Trägerfahrzeugs an.
3. Schließen Sie die Schnellkupplungen des Schwen-
kzylinders an den Hydraulikanschluss der 4. Funktion
an. (Bei Kehrwalzen mit elektrohydraulischer Seiten-
neigung müssen Sie die Kabel an den Träger an-
schließen. Den elektrischen Anschluss entnehmen Sie
den Schaltplänen im Ersatzteilkatalog.)
4. Starten Sie die Kehrwalze, indem Sie den Hebel für
die 3. Hydraulikfunktion in die verriegelte Position
bewegen oder den Hydraulikmotorkreis aktivieren.
5. Achten Sie dabei unbedingt darauf, dass die
Kehrwalze in die korrekte Richtung rotiert. Wenn die
Kehrwalze in der gesperrten Stellung in die falsche
Richtung rotiert, müssen Sie die Sperrstellung des
Hebels oder die Schnellkupplungen für die 3.
Hydraulikfunktion entsprechend ändern.
Warnung! Stellen Sie sicher, dass sich keine
Personen im Gefahrenbereich (Umkreis von 15 m
um die Maschine) aufhalten, da Gegenstände, die
von der Kehrwalze ausgeworfen werden,
Verletzungen verursachen können.
Anschließen an das Trägerfahrzeug ohne eigene
Hebevorrichtung
1. Schließen Sie beide Schläuche des Hebezylinders an
eine doppelt wirkende Hydraulikfunktion an und
bringen Sie den Anschlusszapfen in Stellung, s. Abb. 6.
2. Heben Sie die Befestigung an und fahren Sie das
Fahrzeug in Richtung Maschine. Befestigen Sie die
Kehrmaschine am Träger.
3. Heben Sie die Kehrmaschine an und entfernen Sie
den Zapfen der Anschlussvorrichtung. Entfernen Sie
die Stützbeine.
© HOLMS INDUSTRI AB, ALLE RECHTE VORBEHALTEN 090525.

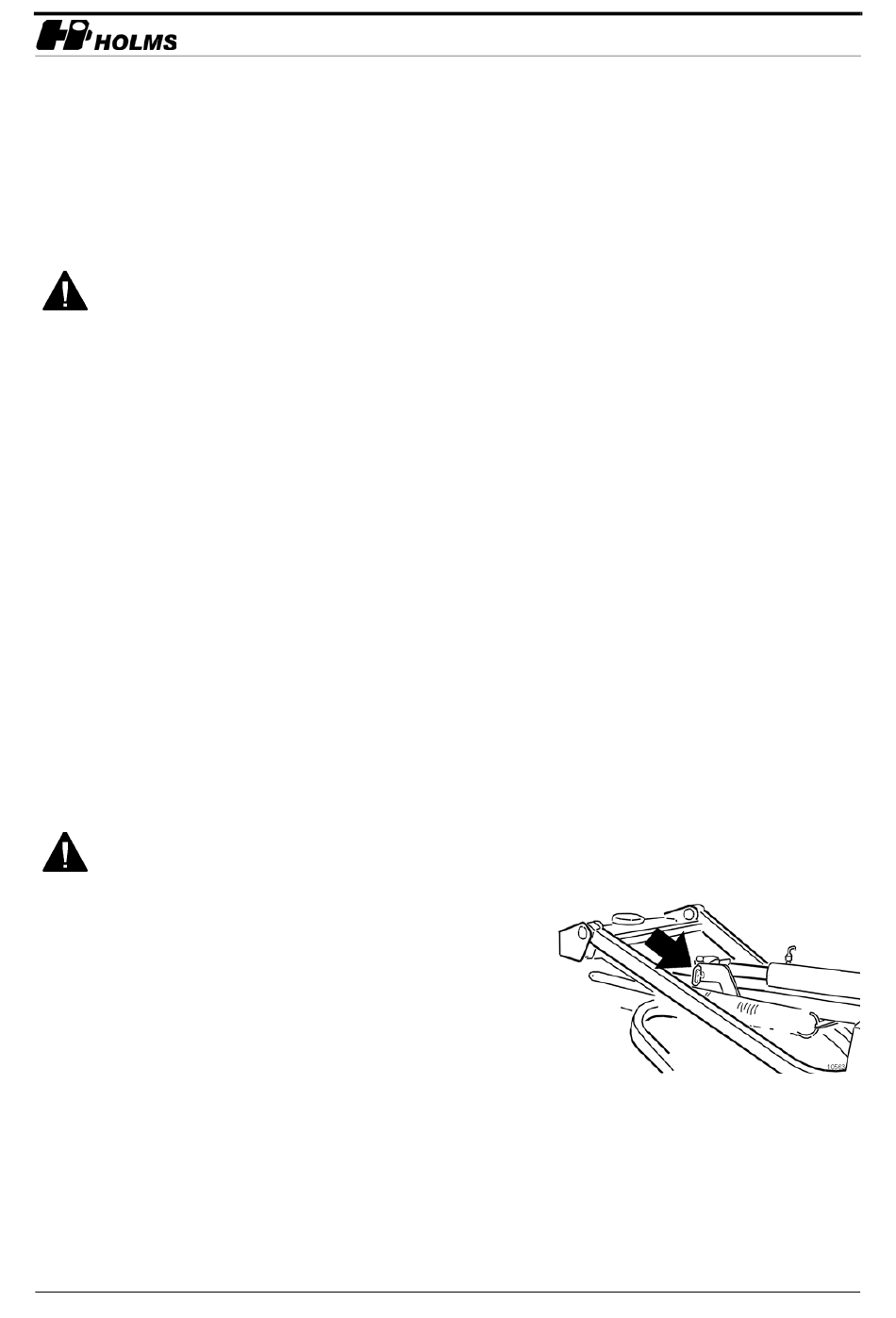

6.Zapfen in Anschlussstellung
