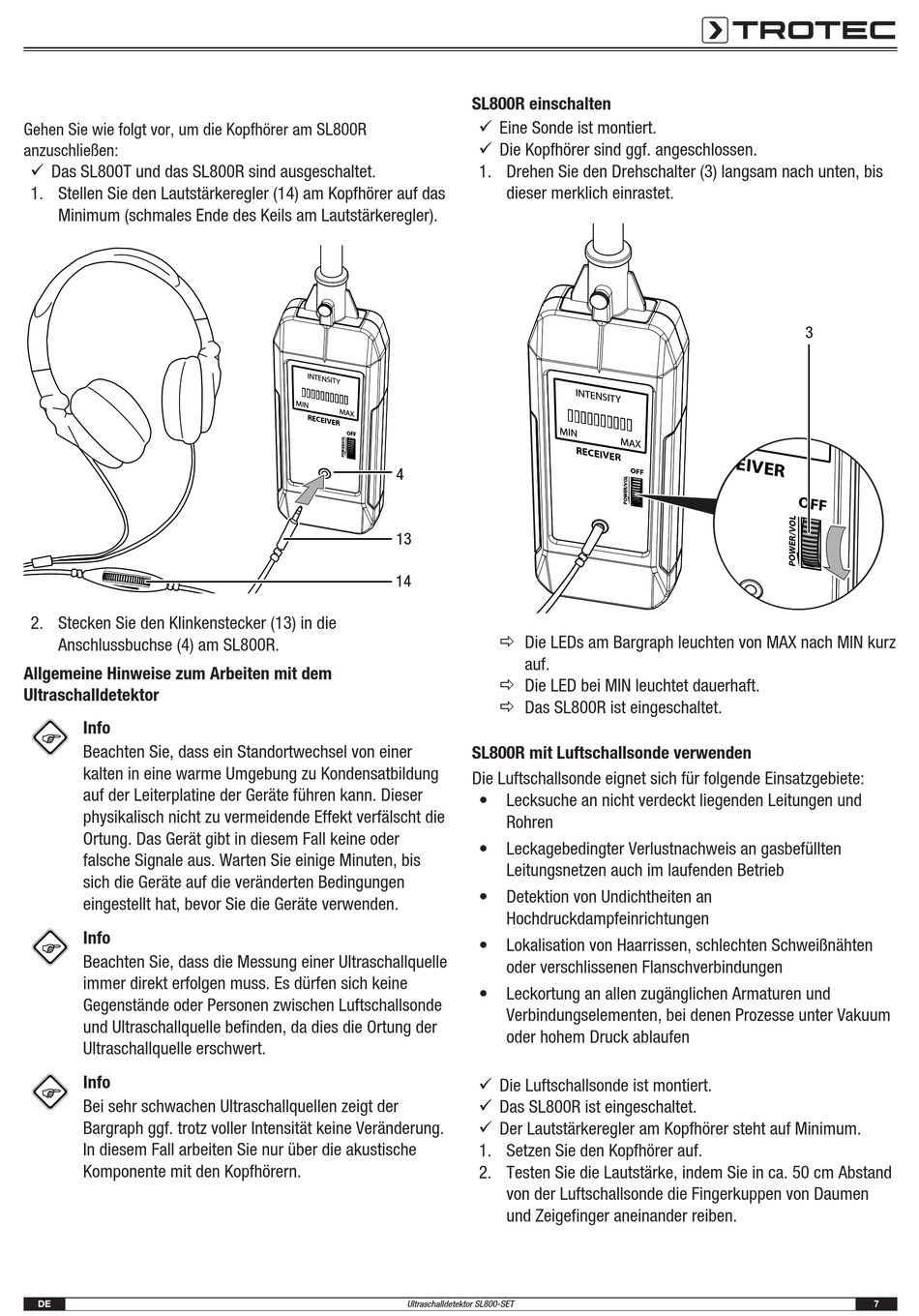

Trotec SL800-SET Bedienungsanleitung Seite 7

Gehen Sie wie folgt vor, um die Kopfhörer am SL800R
anzuschließen:
ü Das SL800T und das SL800R sind ausgeschaltet.
1. Stellen Sie den Lautstärkeregler (14) am Kopfhörer auf das
Minimum (schmales Ende des Keils am Lautstärkeregler).
2. Stecken Sie den Klinkenstecker (13) in die
Anschlussbuchse (4) am SL800R.
Allgemeine Hinweise zum Arbeiten mit dem
Ultraschalldetektor
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Leiterplatine der Geräte führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Ortung. Das Gerät gibt in diesem Fall keine oder
falsche Signale aus. Warten Sie einige Minuten, bis
sich die Geräte auf die veränderten Bedingungen
eingestellt hat, bevor Sie die Geräte verwenden.
Info
Beachten Sie, dass die Messung einer Ultraschallquelle
immer direkt erfolgen muss. Es dürfen sich keine
Gegenstände oder Personen zwischen Luftschallsonde
und Ultraschallquelle befinden, da dies die Ortung der
Ultraschallquelle erschwert.
Info
Bei sehr schwachen Ultraschallquellen zeigt der
Bargraph ggf. trotz voller Intensität keine Veränderung.
In diesem Fall arbeiten Sie nur über die akustische
Komponente mit den Kopfhörern.
DE
SL800R einschalten
ü Eine Sonde ist montiert.
ü Die Kopfhörer sind ggf. angeschlossen.
1. Drehen Sie den Drehschalter (3) langsam nach unten, bis
dieser merklich einrastet.
4
13
14
ð Die LEDs am Bargraph leuchten von MAX nach MIN kurz
auf.
ð Die LED bei MIN leuchtet dauerhaft.
ð Das SL800R ist eingeschaltet.
SL800R mit Luftschallsonde verwenden
Die Luftschallsonde eignet sich für folgende Einsatzgebiete:
• Lecksuche an nicht verdeckt liegenden Leitungen und
Rohren
• Leckagebedingter Verlustnachweis an gasbefüllten
Leitungsnetzen auch im laufenden Betrieb
• Detektion von Undichtheiten an
Hochdruckdampfeinrichtungen
• Lokalisation von Haarrissen, schlechten Schweißnähten
oder verschlissenen Flanschverbindungen
• Leckortung an allen zugänglichen Armaturen und
Verbindungselementen, bei denen Prozesse unter Vakuum
oder hohem Druck ablaufen
ü Die Luftschallsonde ist montiert.
ü Das SL800R ist eingeschaltet.
ü Der Lautstärkeregler am Kopfhörer steht auf Minimum.
1. Setzen Sie den Kopfhörer auf.
2. Testen Sie die Lautstärke, indem Sie in ca. 50 cm Abstand
von der Luftschallsonde die Fingerkuppen von Daumen
und Zeigefinger aneinander reiben.
