Trotec SL800-SET Bedienungsanleitung Seite 4

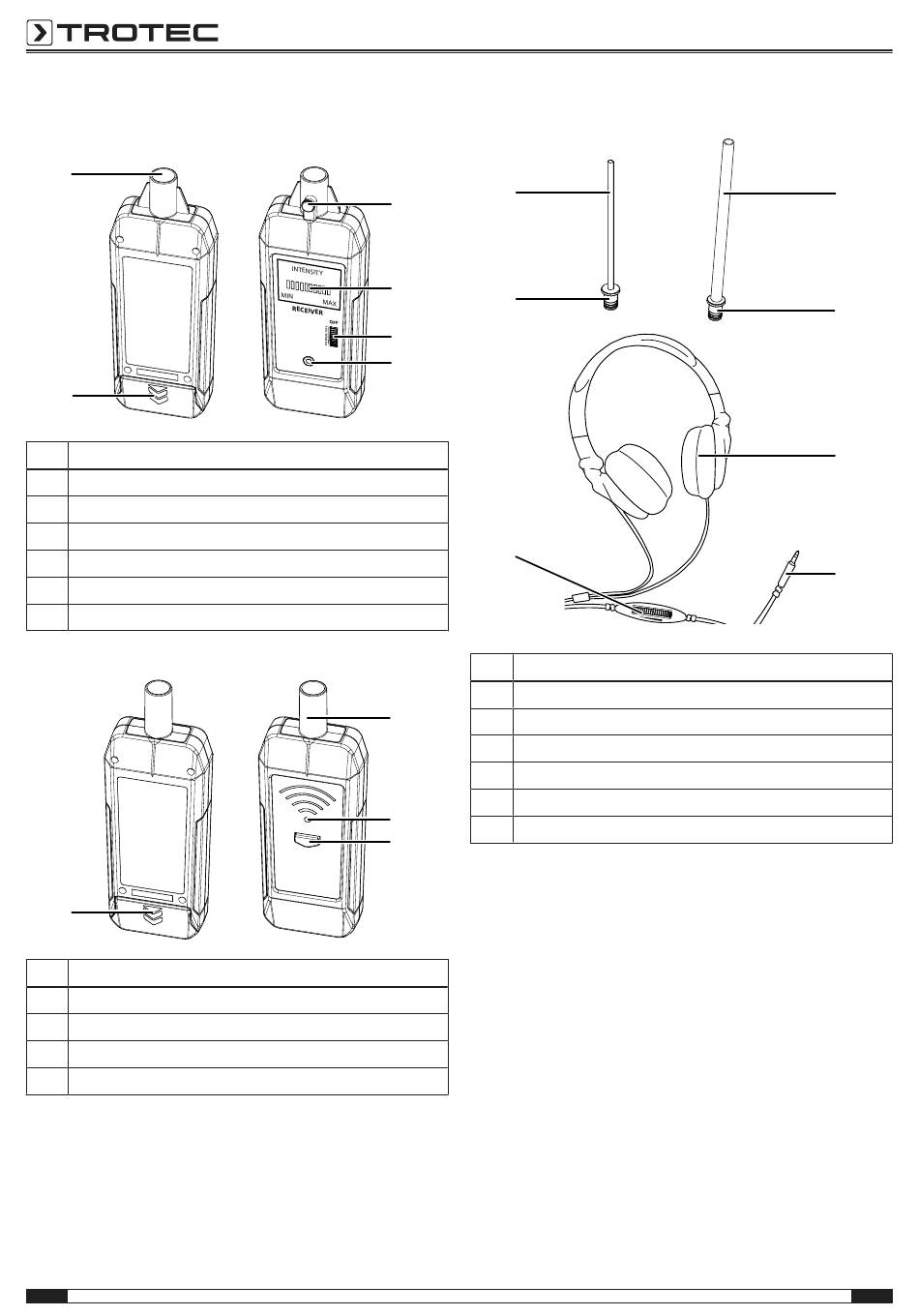

Gerätedarstellung
Empfänger
6
5
Nr. Bezeichnung
1 Feststellschraube für Sonden
2 LED-Bargraph (Intensität MIN bis MAX über 10 LEDs)
3 Ein-/Aus-Drehschalter und Lautstärkeregler
4 Anschlussbuchse für Kopfhörer
5 Batteriefach mit Abdeckung
6 Signaleingang und Anschluss für Sonde
SL800T (Ultraschallsender)
5
Nr. Bezeichnung
5 Batteriefach mit Abdeckung
7 Sender für Ultraschallsignal (40 kHz)
8 Betriebskontrollleuchte
9 Ein-/Aus-Schalter
4
Zubehör
15
1
2
11
3
4
14
Nr. Bezeichnung
10 Luftschallsonde
7
11 Anschlussstück
12 Kopfhörer
13 Klinkenstecker
14 Lautstärkeregler für Kopfhörer
8
15 Körperschallsonde
9
Ultraschalldetektor SL800-SET
10
11
12
13
DE
