Technische Daten
Parameter
Signaleingang-Anschluss
Anzeige der
Ultraschallintensität
Akustische Wiedergabe
Frequenzbereich
Spannungsversorgung
Betriebsbedingungen
Abmessungen
(Länge x Breite x Höhe)
Gewicht (inkl. Batterie, ohne
Sonden)
Lieferumfang
• 1 x Empfänger SL800R
• 1 x Sender SL800T
• 1 x Kopfhörer
• 1 x Körperschallsonde für SL800R
• 1 x Luftschallsonde für SL800R
• 1 x Transportkoffer
• 2 x 9 V Batterie
• 1 x Kurzanleitung

Transport und Lagerung

Hinweis
Wenn Sie das Gerät unsachgemäß lagern oder
transportieren, kann das Gerät beschädigt werden.
Beachten Sie die Informationen zum Transport und zur
Lagerung des Gerätes.
Transport
Verwenden Sie zum Transport des Gerätes den im Lieferumfang
enthaltenen Transportkoffer, um das Gerät vor Einwirkungen
von außen zu schützen.
Lagerung
Halten Sie bei Nichtbenutzung des Gerätes die folgenden
Lagerbedingungen ein:
• trocken und vor Frost und Hitze geschützt
• an einem vor Staub und direkter Sonneneinstrahlung
geschützten Platz
• Verwenden Sie zur Lagerung des Gerätes den im
Lieferumfang enthaltenen Transportkoffer, um das Gerät
vor Einwirkungen von außen zu schützen.
DE
Wert
Luftschallsonde,
Körperschallsonde
LED-Bargraph, 10 Stufen
Schallgedämmter Kopfhörer,
starke Dämpfung von
Umgebungsgeräuschen
36 kHz bis 44 kHz
9 V IEC 6F22
0 bis 40 °C, < 75 % r.F.
197 x 73 x 33 mm (SL800R) /
203 x 73 x 33 mm (SL800T)
180 g (SL800R), 160 g
(SL800T)
Ultraschalldetektor SL800-SET
• die Lagertemperatur entspricht den Technischen Daten
• Batterien aus dem Gerät entfernen.

Bedienung

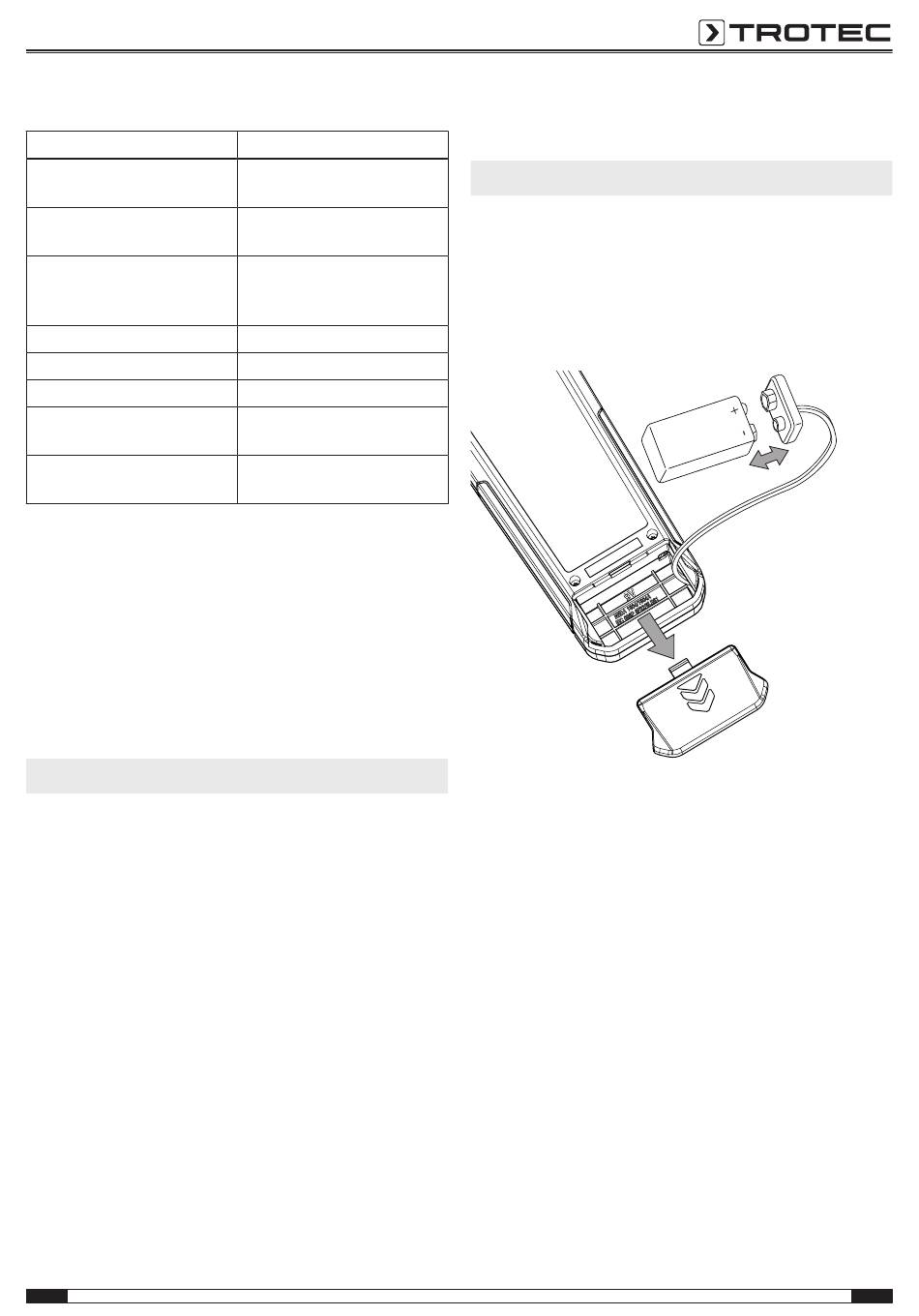

Batterie einsetzen
Setzen Sie vor dem ersten Gebrauch die mitgelieferte Batterie in
den SL800R sowie den SL800T ein.
Hinweis
Vergewissern Sie sich, dass die Oberfläche des
Gerätes trocken und das Gerät ausgeschaltet ist.
1. Öffnen Sie das Batteriefach auf der Rückseite, indem Sie
die Abdeckung herunterschieben.
2. Verbinden Sie die 9 V-Blockbatterie polungsrichtig mit dem
Batterieclip.
3. Legen Sie die Batterie mit Batterieclip in das Batteriefach.
4. Schieben Sie die Abdeckung wieder auf das Batteriefach,
bis diese einrastet.
Sonde einsetzen / wechseln
Sie können den SL800R mit verschiedenen Sonden ausstatten.
Im Lieferumfang ist eine Körperschallsonde und eine
Luftschallsonde enthalten.
Die Körperschallsonde dient zur Ortung materialgetragener
Ultraschallfrequenzen über direkte Berührung des zu
untersuchenden Objektes (z. B. ein Kugellager).
Die Luftschallsonde dient zur Ortung von luftgetragenen
Ultraschallfrequenzen, auch auf Entfernungen von bis zu einigen
Metern.
5
