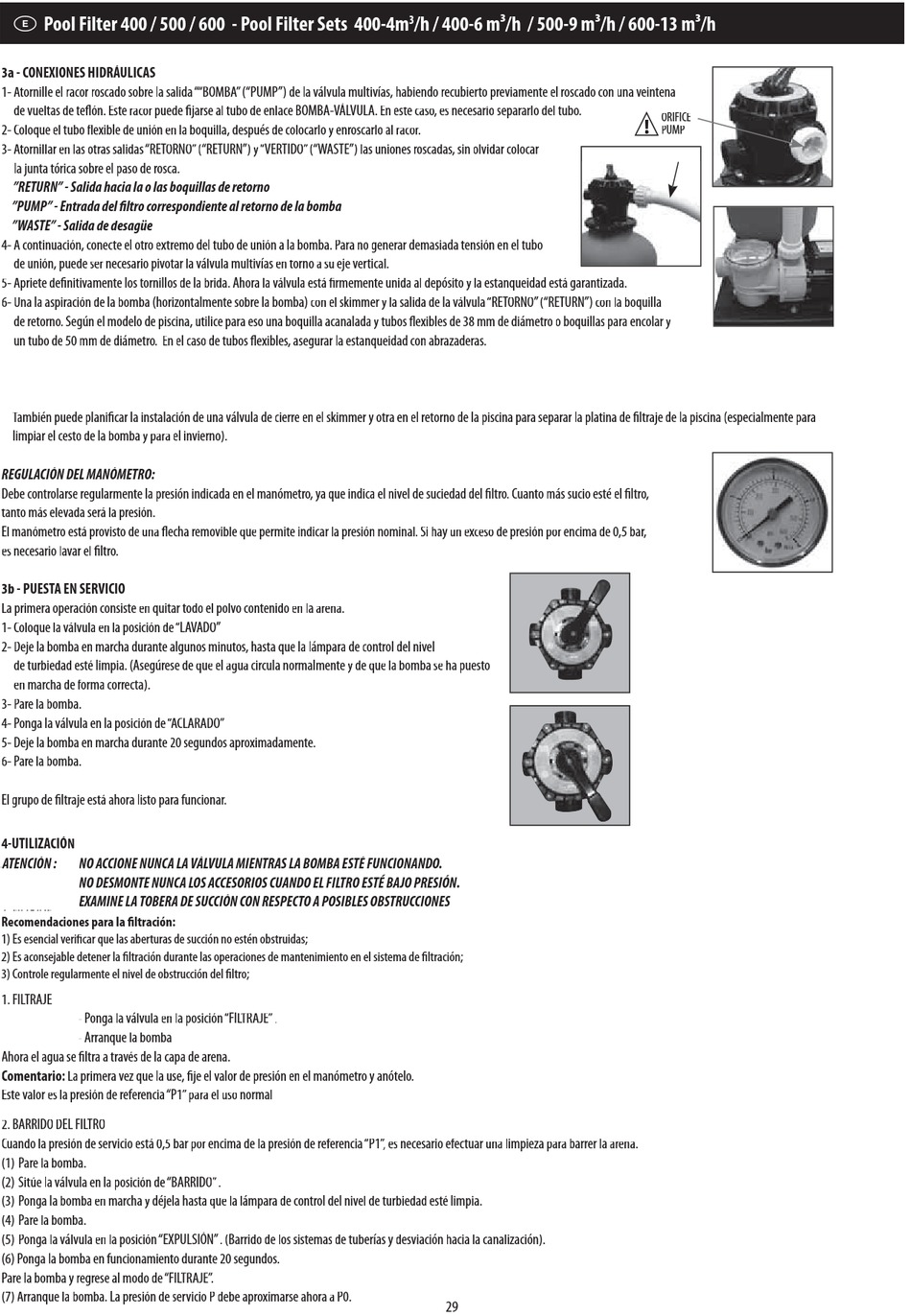

Pool Filter 400 / 500 / 600 - Pool Filter Sets 400-4m
3a - CONEXIONES HIDRÁULICAS
1- Atornille el racor roscado sobre la salida""BOMBA"
de vueltas de teflón. Este racor puede fijarse al tubo de enlace BOMBA-VÁLVULA. En este caso, es necesario separarlo del tubo.
2- Coloque el tubo flexible de unión en la boquilla, después de colocarlo y enroscarlo al racor.
3- Atornillar en las otras salidas"RETORNO"("RETURN") y"VERTIDO"("WASTE") las uniones roscadas, sin olvidar colocar
la junta tórica sobre el paso de rosca.
"RETURN" - Salida hacia la o las boquillas de retorno
"PUMP" - Entrada del filtro correspondiente al retorno de la bomba
"WASTE" - Salida de desagüe
4- A continuación, conecte el otro extremo del tubo de unión a la bomba. Para no generar demasiada tensión en el tubo
de unión, puede ser necesario pivotar la válvula multivías en torno a su eje vertical.
5- Apriete definitivamente los tornillos de la brida. Ahora la válvula está firmemente unida al depósito y la estanqueidad está garantizada.
6- Una la aspiración de la bomba (horizontalmente sobre la bomba) con el skimmer y la salida de la válvula"RETORNO"("RETURN") con la boquilla
de retorno. Según el modelo de piscina, utilice para eso una boquilla acanalada y tubos flexibles de 38 mm de diámetro o boquillas para encolar y
un tubo de 50 mm de diámetro. En el caso de tubos flexibles, asegurar la estanqueidad con abrazaderas.
Prevea un tubo para encolar (no incluido) en la salida"VERTIDO"("WASTE") para aguas residuales.
T T También puede planificar la instalación de una válvula de cierre en el skimmer y otra en el retorno de la piscina para separar la platina de filtraje de la piscina (especialmente para
limpiar el cesto de la bomba y para el invierno).
REGULACIÓN DEL MANÓMETRO:
Debe controlarse regularmente la presión indicada en el manómetro, ya que indica el nivel de suciedad del filtro. Cuanto más sucio esté el filtro,
tanto más elevada será la presión.
El manómetro está provisto de una flecha removible que permite indicar la presión nominal. Si hay un exceso de presión por encima de 0,5 bar,
es necesario lavar el filtro.
3b - PUESTA EN SERVICIO
La primera operación consiste en quitar todo el polvo contenido en la arena.
1- Coloque la válvula en la posición de"LAVADO"
2- Deje la bomba en marcha durante algunos minutos, hasta que la lámpara de control del nivel
de turbiedad esté limpia. (Asegúrese de que el agua circula normalmente y de que la bomba se ha puesto
en marcha de forma correcta).
3- Pare la bomba.
4- Ponga la válvula en la posición de"ACLARADO" "
5- Deje la bomba en marcha durante 20 segundos aproximadamente.
6- Pare la bomba.
El grupo de filtraje está ahora listo para funcionar.
4-UTILIZACIÓN
A A TENCIÓN :
NO ACCIONE NUNCA LA VÁLVULA MIENTRAS LA BOMBA ESTÉ FUNCIONANDO.
NO DESMONTE NUNCA LOS ACCESORIOS CUANDO EL FILTRO ESTÉ BAJO PRESIÓN.
EXAMINE LA TOBERA DE SUCCIÓN CON RESPECTO A POSIBLES OBSTRUCCIONES
1 FILTRAJE
Recomendaciones para la filtración:
1) Es esencial verificar que las aberturas de succión no estén obstruidas;
2) Es aconsejable detener la filtración durante las operaciones de mantenimiento en el sistema de filtración;
3) Controle regularmente el nivel de obstrucción del filtro;
1. FILTRAJE
- Ponga la válvula en la posición"FILTRAJE"
- Arranque la bomba
Ahora el agua se filtra a través de la capa de arena.
Comentario: La primera vez que la use, fije el valor de presión en el manómetro y anótelo.
Este valor es la presión de referencia"P1"para el uso normal
2. BARRIDO DEL FILTRO
Cuando la presión de servicio está 0,5 bar por encima de la presión de referencia"P1", es necesario efectuar una limpieza para barrer la arena.
(1) Pare la bomba.
(2) Sitúe la válvula en la posición de"BARRIDO".
(3) Ponga la bomba en marcha y déjela hasta que la lámpara de control del nivel de turbiedad esté limpia.
(4) Pare la bomba.
(5) Ponga la válvula en la posición"EXPULSIÓN". (Barrido de los sistemas de tuberías y desviación hacia la canalización).
(6) Ponga la bomba en funcionamiento durante 20 segundos.
Pare la bomba y regrese al modo de"FILTRAJE".
(7) Arranque la bomba. La presión de servicio P debe aproximarse ahora a P0.
" " ("PUMP") de la válvula multivías, habiendo recubierto previamente el roscado con una veintena
L L .
L L
3 /h / 400-6 m³/h / 500-9 m³/h / 600-13 m³/h
