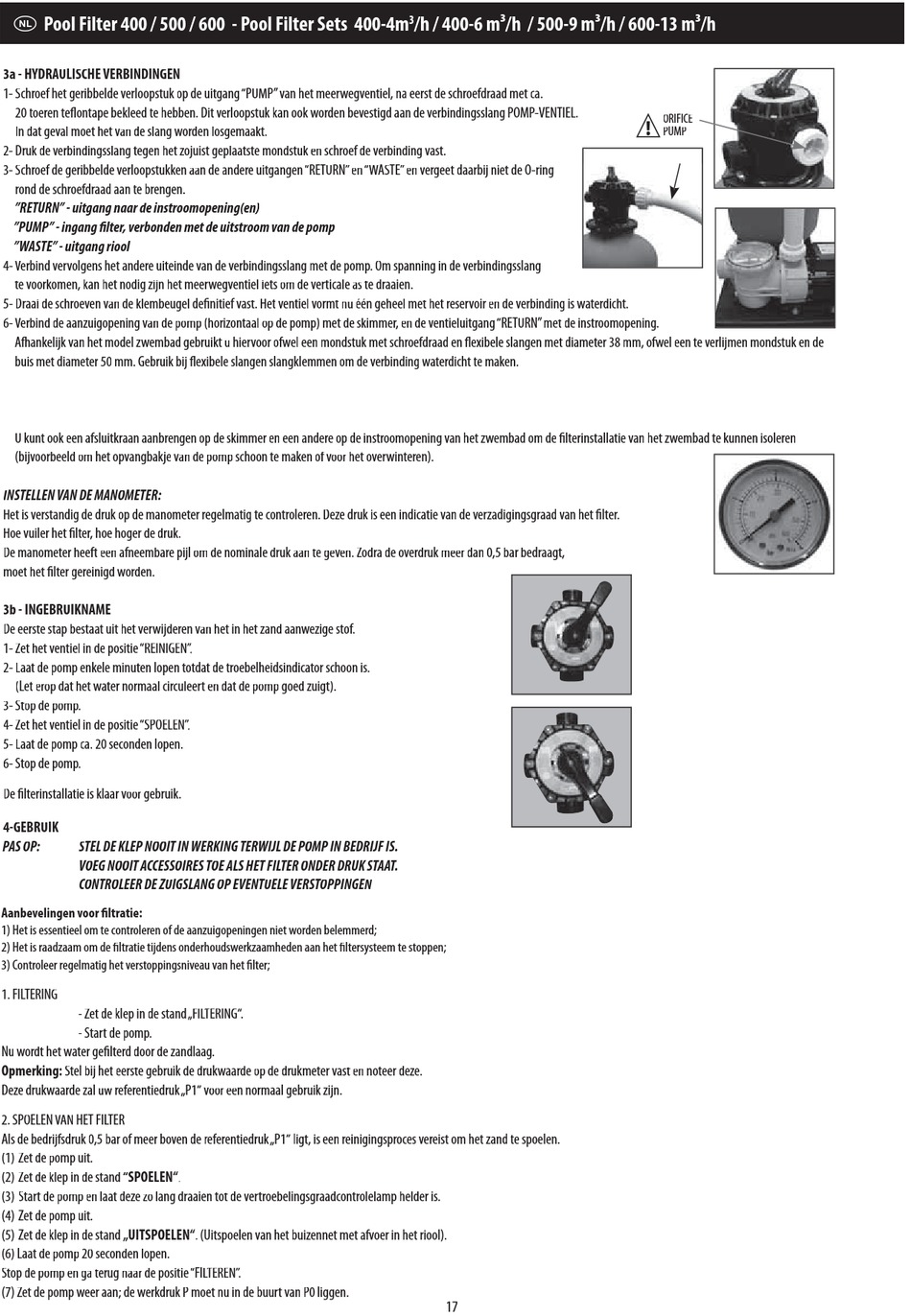

Pool Filter 400 / 500 / 600 - Pool Filter Sets 400-4m
3a - HYDRAULISCHE VERBINDINGEN
1- Schroef het geribbelde verloopstuk op de uitgang"PUMP"van het meerwegventiel, na eerst de schroefdraad met ca.
20 toeren teflontape bekleed te hebben. Dit verloopstuk kan ook worden bevestigd aan de verbindingsslang POMP-VENTIEL.
In dat geval moet het van de slang worden losgemaakt.
2- Druk de verbindingsslang tegen het zojuist geplaatste mondstuk en schroef de verbinding vast.
3- Schroef de geribbelde verloopstukken aan de andere uitgangen"RETURN"en"WASTE"en vergeet daarbij niet de O-ring
rond de schroefdraad aan te brengen.
"RETURN" - uitgang naar de instroomopening(en)
"PUMP" - ingang filter, verbonden met de uitstroom van de pomp
"WASTE" - uitgang riool
4- Verbind vervolgens het andere uiteinde van de verbindingsslang met de pomp. Om spanning in de verbindingsslang
te voorkomen, kan het nodig zijn het meerwegventiel iets om de verticale as te draaien.
5- Draai de schroeven van de klembeugel definitief vast. Het ventiel vormt nu één geheel met het reservoir en de verbinding is waterdicht.
6- Verbind de aanzuigopening van de pomp (horizontaal op de pomp) met de skimmer, en de ventieluitgang"RETURN"met de instroomopening.
Afhankelijk van het model zwembad gebruikt u hiervoor ofwel een mondstuk met schroefdraad en flexibele slangen met diameter 38 mm, ofwel een te verlijmen mondstuk en de
buis met diameter 50 mm. Gebruik bij flexibele slangen slangklemmen om de verbinding waterdicht te maken.
Zorg voor een afvoerslang (niet inbegrepen) aan de uitgang"WASTE"voor het afvalwater.
U kunt ook een afsluitkraan aanbrengen op de skimmer en een andere op de instroomopening van het zwembad om de filterinstallatie van het zwembad te kunnen isoleren
(bijvoorbeeld om het opvangbakje van de pomp schoon te maken of voor het overwinteren).
INSTELLEN VAN DE MANOMETER:
Het is verstandig de druk op de manometer regelmatig te controleren. Deze druk is een indicatie van de verzadigingsgraad van het filter.
Hoe vuiler het filter, hoe hoger de druk.
De manometer heeft een afneembare pijl om de nominale druk aan te geven. Zodra de overdruk meer dan 0,5 bar bedraagt,
moet het filter gereinigd worden.
3b - INGEBRUIKNAME
De eerste stap bestaat uit het verwijderen van het in het zand aanwezige stof.
1- Zet het ventiel in de positie"REINIGEN".
2- Laat de pomp enkele minuten lopen totdat de troebelheidsindicator schoon is.
(Let erop dat het water normaal circuleert en dat de pomp goed zuigt).
3- Stop de pomp.
4- Zet het ventiel in de positie"SPOELEN".
5- Laat de pomp ca. 20 seconden lopen.
6- Stop de pomp.
De filterinstallatie is klaar voor gebruik.
4-GEBRUIK
PAS OP: STEL DE KLEP NOOIT IN WERKING TERWIJL DE POMP IN BEDRIJF IS.
VOEG NOOIT ACCESSOIRES TOE ALS HET FILTER ONDER DRUK STAAT.
CONTROLEER DE ZUIGSLANG OP EVENTUELE VERSTOPPINGEN
Aanbevelingen voor filtratie:
1) Het is essentieel om te controleren of de aanzuigopeningen niet worden belemmerd;
2) Het is raadzaam om de filtratie tijdens onderhoudswerkzaamheden aan het filtersysteem te stoppen;
3) Controleer regelmatig het verstoppingsniveau van het filter;
1. FILTERING
- Zet de klep in de stand„FILTERING".
- Start de pomp.
Nu wordt het water gefilterd door de zandlaag.
Opmerking: Stel bij het eerste gebruik de drukwaarde op de drukmeter vast en noteer deze.
Deze drukwaarde zal uw referentiedruk„P1" voor een normaal gebruik zijn.
2. SPOELEN VAN V V HET FILTER
Als de bedrijfsdruk 0,5 bar of meer boven de referentiedruk„P1" ligt, is een reinigingsproces vereist om het zand te spoelen.
(1) Zet de pomp uit.
(2) Zet de klep in de stand "SPOELEN".
(3) Start de pomp en laat deze zo lang draaien tot de vertroebelingsgraadcontrolelamp helder is.
(4) Zet de pomp uit.
(5) Zet de klep in de stand „UITSPOELEN". (Uitspoelen van het buizennet met afvoer in het riool).
(6) Laat de pomp 20 seconden lopen.
Stop de pomp en ga terug naar de positie"FILTEREN".
(7) Zet de pomp weer aan; de werkdruk P moet nu in de buurt van P0 liggen.
L L
L L
3 /h / 400-6 m³/h / 500-9 m³/h / 600-13 m³/h
