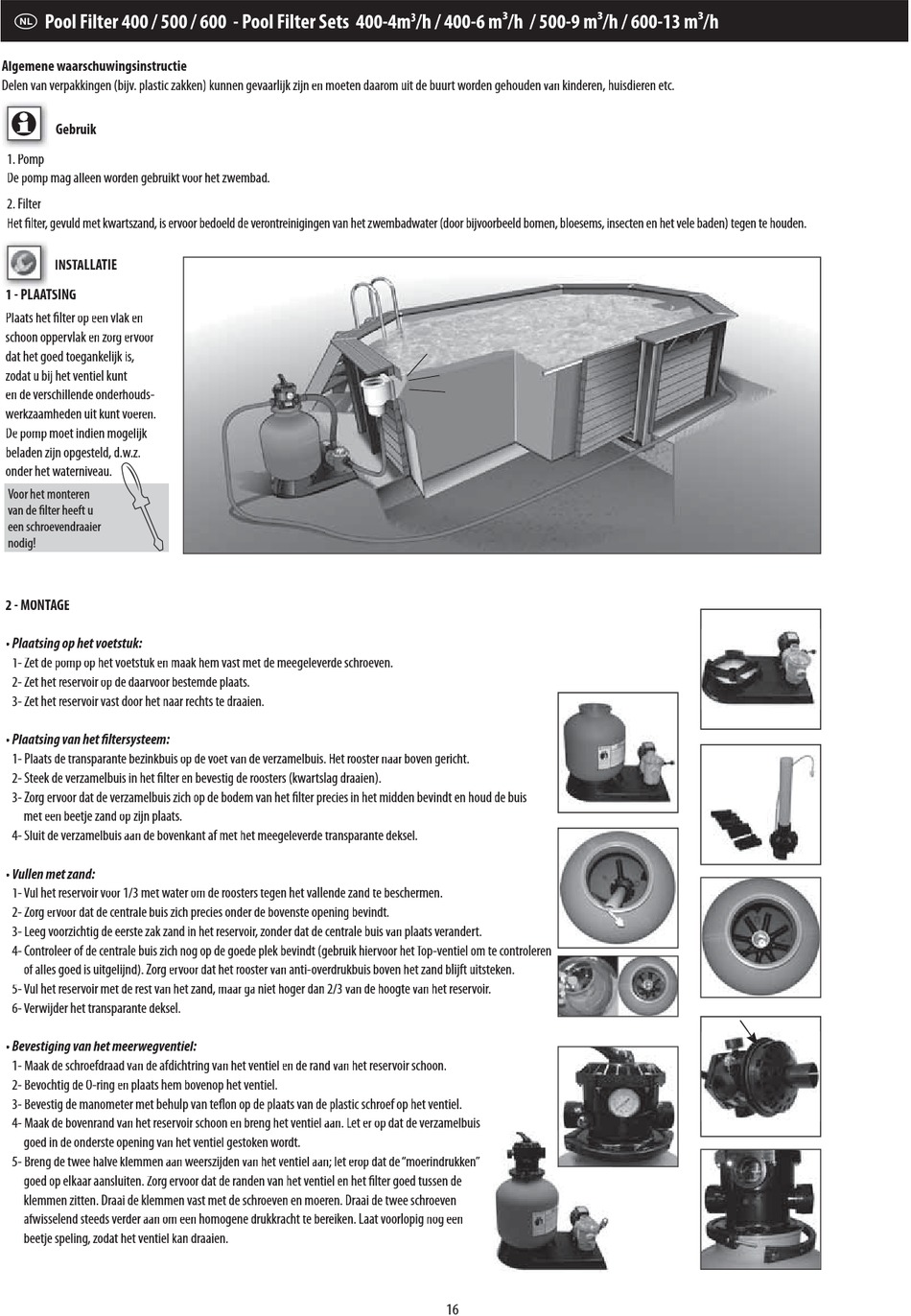

Pool Filter 400 / 500 / 600 - Pool Filter Sets 400-4m
Algemene waarschuwingsinstructie
Delen van verpakkingen (bijv. plastic zakken) kunnen gevaarlijk zijn en moeten daarom uit de buurt worden gehouden van kinderen, huisdieren etc.
Gebruik
1. Pomp
De pomp mag alleen worden gebruikt voor het zwembad.
2. Filter
Het filter, gevuld met kwartszand, is ervoor bedoeld de verontreinigingen van het zwembadwater (door bijvoorbeeld bomen, bloesems, insecten en het vele baden) tegen te houden.
INSTALLATIE T T
1 - PLAATSING
Plaats het filter op een vlak en
schoon oppervlak en zorg ervoor
dat het goed toegankelijk is,
zodat u bij het ventiel kunt
en de verschillende onderhouds-
werkzaamheden uit kunt voeren.
De pomp moet indien mogelijk
beladen zijn opgesteld, d.w.z.
onder het waterniveau.
van de filter heeft u
een schroevendraaier
nodig!
2 - MONTAGE
• Plaatsing op het voetstuk:
1- Zet de pomp op het voetstuk en maak hem vast met de meegeleverde schroeven.
2- Zet het reservoir op de daarvoor bestemde plaats.
3- Zet het reservoir vast door het naar rechts te draaien.
• Plaatsing van het filtersysteem:
1- Plaats de transparante bezinkbuis op de voet van de verzamelbuis. Het rooster naar boven gericht.
2- Steek de verzamelbuis in het filter en bevestig de roosters (kwartslag draaien).
3- Zorg ervoor dat de verzamelbuis zich op de bodem van het filter precies in het midden bevindt en houd de buis
met een beetje zand op zijn plaats.
4- Sluit de verzamelbuis aan de bovenkant af met het meegeleverde transparante deksel.
• Vullen met zand: V V
1- Vul het reservoir voor 1/3 met water om de roosters tegen het vallende zand te beschermen.
2- Zorg ervoor dat de centrale buis zich precies onder de bovenste opening bevindt.
3- Leeg voorzichtig de eerste zak zand in het reservoir, zonder dat de centrale buis van plaats verandert.
4- Controleer of de centrale buis zich nog op de goede plek bevindt (gebruik hiervoor het Top-ventiel
of alles goed is uitgelijnd). Zorg ervoor dat het rooster van anti-overdrukbuis boven het zand blijft uitsteken.
5- Vul het reservoir met de rest van het zand, maar ga niet hoger dan 2/3 van de hoogte van het reservoir.
6- Verwijder het transparante deksel.
• Bevestiging van het meerwegventiel: v v
1- Maak de schroefdraad van de afdichtring van het ventiel en de rand van het reservoir schoon.
2- Bevochtig de O-ring en plaats hem bovenop het ventiel.
3- Bevestig de manometer met behulp van teflon op de plaats van de plastic schroef op het ventiel.
4- Maak de bovenrand van het reservoir schoon en breng het ventiel aan. Let er op dat de verzamelbuis
goed in de onderste opening van het ventiel gestoken wordt.
5- Breng de twee halve klemmen aan weerszijden van het ventiel aan; let erop dat de"moerindrukken"
goed op elkaar aansluiten. Zorg ervoor dat de randen van het ventiel en het filter goed tussen de
klemmen zitten. Draai de klemmen vast met de schroeven en moeren. Draai de twee schroeven
afwisselend steeds verder aan om een homogene drukkracht te bereiken. Laat voorlopig nog een
beetje speling, zodat het ventiel kan draaien.
3
/h / 400-6 m³/h / 500-9 m³/h / 600-13 m³/h
