Baustufe 2: Montage Tank - Heli-Professional REVOLUTION Bauanleitung Und Handbuch

approx. 73 mm
10
7
Druckanschluss
9
6
3
2
Hilfsdraht für Tankanschlüsse
Seite 6

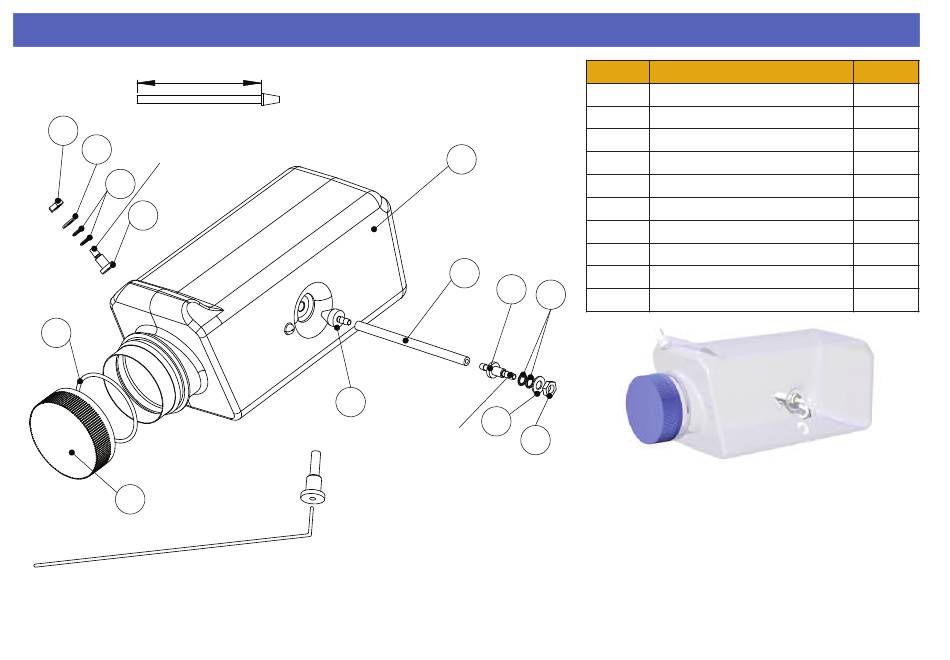

Baustufe 2: Montage Tank

B
83
5
Vergaser/betanken
1
8
4
9
7
10
Anmerkung: Unbedingt den beiligenden flexiblen Silikonschlauch
verwenden.
1. Zwei Löcher mit jeweils 4,5 mm Durchmesser laut Zeichnung boh-
2. Mit Hilfe eines 2-mm-Drahtes den Druckanschluss und den
Heli Professional REVOLUTION
Position Teile-Nr./Bezeichnung
1 4003 Tank
2 4003.1 Tankdeckel
3 S_410 O-Ring 41x2
4 Doppelnippel
5 Ansaugnippel
6 Einfachnippel
7 U-Scheibe
8 Tankschlauch
9 O-Ring
10 M5 Sechskantmutter Sonder
ren. Durch das Bohren auftretende Grate müssen vorsichtig ent-
fernt werden. Tankbeschläge mit Pendel gemäß Zeichnung zusam-
menbauen. Jeweils ein O-Ring innen und einen außen anbringen.
Die Schrauben so anziehen, daß die O-Ringe nicht an der Seite
herausgequetscht werden.
Betankungsanschluss in den Tank einfädeln (durch die
Tanköffnung). Den Tankdeckel mit O-Ring und Gefühl aufdrehen.
Stückzahl
1
1
1
1
1
1
2
1
4
2
