Baustufe 4: Montage Servoscheiben - Heli-Professional REVOLUTION Bauanleitung Und Handbuch

Rollservoscheibe (2x)
2
Seite 10

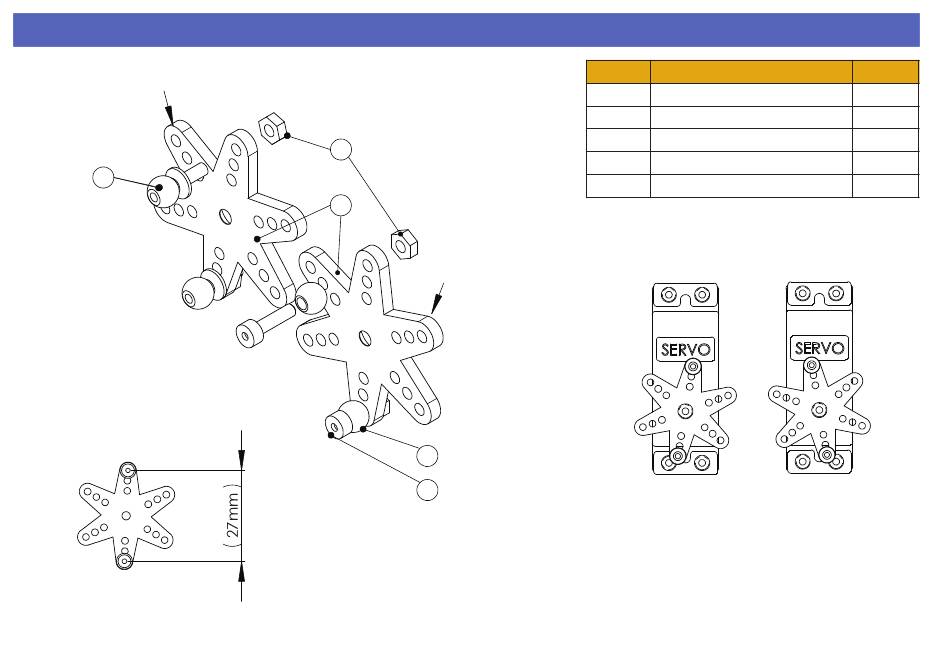

Baustufe 4: Montage Servoscheiben

3
3
1
Nickservoscheibe (1x)
5
4
Heli Professional REVOLUTION
P
Position Teile-Nr./Bezeichnung
1 Servoscheibe 6fach
2 1804 Kugelbolzen-M2x3,5
3 S_103 Mutter-M2
4 S_101 DIN912-M2x8
5 1805 Kugel-4,8
Nickservo/
Servoscheibenposition
Rollservo
des Nickservos und
rechts
Rollservo rechts:
1. Zunächst müssen Sie die Servos in die Neutralstellung bringen
(durch anschließen an Ihre RC-Anlage oder einem geeigneten
Servotester). Finden Sie durch ab- und aufstecken in dieser
Neutralstellung die am besten passenden Ruderarme. Achten Sie
hierbei auf die Vorsteuerung von 5°.
2. Die Servoscheiben nach Zeichnung montieren.
2 x Roll und 1 x Nick.
3. Die nicht benötigten Ruderarme entfernen.
1
Stückzahl
3
4
6
2
2
Rollservo
Servoscheibenposition
links
des Rollservos links:
