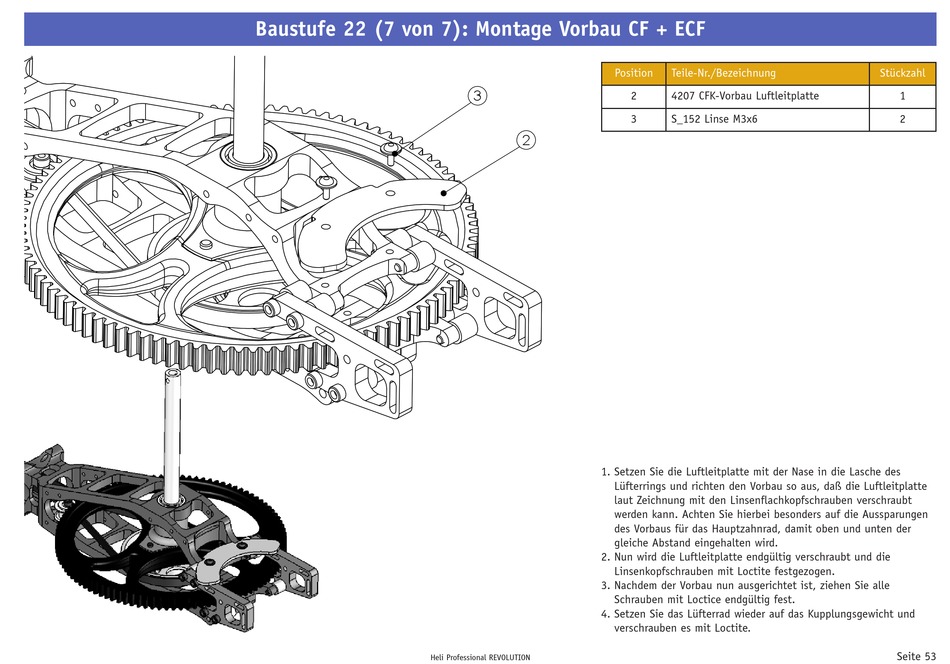

Baustufe 22 (7 von 7): Montage Vorbau CF + ECF
Heli Professional REVOLUTION
Position
&
2
3
1. Setzen Sie die Luftleitplatte mit der Nase in die Lasche des
Lüfterrings und richten den Vorbau so aus, daß die Luftleitplatte
laut Zeichnung mit den Linsenflachkopfschrauben verschraubt
werden kann. Achten Sie hierbei besonders auf die Aussparungen
des Vorbaus für das Hauptzahnrad, damit oben und unten der
gleiche Abstand eingehalten wird.
2. Nun wird die Luftleitplatte endgültig verschraubt und die
Linsenkopfschrauben mit Loctite festgezogen.
3. Nachdem der Vorbau nun ausgerichtet ist, ziehen Sie alle
Schrauben mit Loctice endgültig fest.
4. Setzen Sie das Lüfterrad wieder auf das Kupplungsgewicht und
verschrauben es mit Loctite.
Teile-Nr./Bezeichnung
4207 CFK-Vorbau Luftleitplatte
S_152 Linse M3x6
Stückzahl
1
2
