s
Anwendung
CE1N2206de
2015-02-27

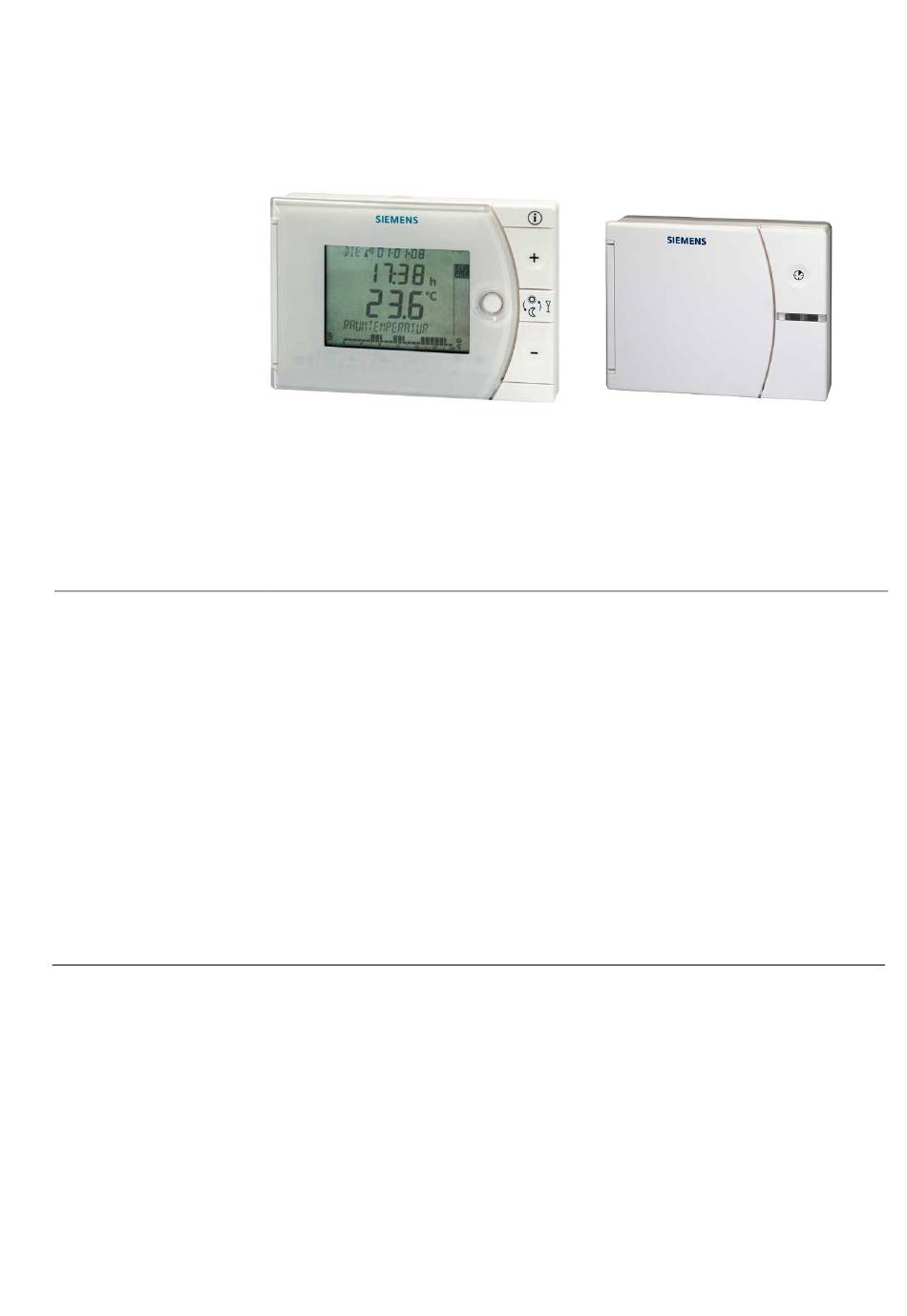

REV24RF..
Funkset mit 7-Tage
Raumtemperaturregler REV24RF../SET
Bestehend aus Raumtemperaturregler (mit integriertem Funksender)
und Empfänger mit Relaisausgängen
•
Netzunabhängiger, batteriebetriebener Raumtemperaturregler mit einfacher
Bedienung übersichtlicher Anzeige und grossen Ziffern
•
Selbstlernender Zweipunktregler mit PID-Verhalten (patentiert)
•
Auswahl zwischen den Betriebsarten:
- 7-Tage Automatikbetrieb mit max. 3 Heiz- oder Kühlphasen
- dauernd Komfortbetrieb
- dauernd Energiesparbetrieb
- Frost- oder Überhitzungsschutz
- Ausnahmetag (24-Stunden Betrieb) mit max. 3 Heiz- oder Kühlphasen
•
Im Automatikbetrieb und beim Ausnahmetag kann für jede Heiz- oder
Kühlphase ein eigener Temperatur-Sollwert eingegeben werden
•
Zur Steuerung einer Heizzone
•
Möglichkeit zur Ansteuerung von Kühlgeräten
•
Vorteilhaft für Nachrüstungen, Sanierungen und Umbauten
(das Raumgerät ist vollständig kabellos)
Zur Regelung der Raumtemperatur in:
• Einfamilien- und Ferienhäusern
• Wohnungen und Büros
• Einzel- und Praxisräumen
• Gewerblichen Räumen
Zum Ansteuern folgender Geräte:
• Magnetventile eines Warmwasser-Umlauferhitzers
• Magnetventile eines atmosphärischen Gasbrenners
• Gas- und Ölgebläsebrenner
2
RCR10/868
Building Technologies
206
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens REV24RF SET Serie
Inhaltszusammenfassung für Siemens REV24RF SET Serie
- Seite 1 REV24RF.. RCR10/868 Funkset mit 7-Tage Raumtemperaturregler REV24RF../SET Bestehend aus Raumtemperaturregler (mit integriertem Funksender) und Empfänger mit Relaisausgängen • Netzunabhängiger, batteriebetriebener Raumtemperaturregler mit einfacher Bedienung übersichtlicher Anzeige und grossen Ziffern • Selbstlernender Zweipunktregler mit PID-Verhalten (patentiert) • Auswahl zwischen den Betriebsarten: - 7-Tage Automatikbetrieb mit max.
- Seite 2 Klemmenblock mit viel Platz zum Anschliessen der Drähte. Das Gerät kann auf alle handelsüblichen Unterputzdosen oder direkt auf die Wand montiert und verdrahtet werden. Das Relais mit potentialfreiem Umschaltkontakt und die Empfangsantenne sind im Gerät integriert. 2 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
- Seite 3 Abwesenheitsbetrieb Abwesenheit/Ferienbetrieb Raumtemperatur eingestellt Abwesenheit/Ferienbetrieb Sollwert Schutzbetrieb aktiv Sollwert Energiesparbetrieb Partybetrieb aktiv °C / °F Zeitsignal Frankfurt Temperatureinheit °C oder °F Datum (Tag - Monat - Jahr) Heizung/Kühlung/Pumpe ein 3 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
- Seite 4 Im Partybetrieb regelt das Gerät für eine frei wählbare Zeit auf eine frei wählbare Temperatur. Während des Partybetriebs wird das Symbol und das Ende des Party- betriebs angezeigt. Minus–Taste Werte verkleinern, Zeit einstellen oder eine Auswahl treffen 4 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
- Seite 5 Zwischen den Komfortphasen wird immer auf denselben, frei wählbaren Spartemperatursollwert umgeschaltet. Beispiel mit 3 Heizphasen Der Regler bietet auch 3 Dauerbetriebsarten Komfortbetrieb, Dauerbetriebsarten Energiesparbetrieb und Frostschutzbetrieb zur Auswahl an. 5 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
-
Seite 6: Werkeinstellungen
Datum einstellen, wann die Ferien zu Ende sind. Schieber zurück auf Position RUN. Symbol erscheint im Display links neben Symbol. Zum vorzeitigen Verlassen des Ferienbetriebs drücken Sie oder bewegen Sie den Schieber. 6 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27... - Seite 7 Schnelle Regelstrecke für Anwendungen an Orten mit grossen Temperaturschwankungen. PID 12 DIP-Schalter 4 OFF und 5 ON: Normale Regelstrecke für Anwendungen an Orten mit normalen Temperaturschwankungen. DIP-Schalter 4 OFF und 5 OFF: 2-Point 7 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
- Seite 8 Nur anwendbar bei REV..DC (mit eingebautem DCF77 Empfänger für Zeitsignal DIP-Schalter 10 Frankfurt, Deutschland)! DIP-Schalter ON: Uhr läuft ab geräteinternem Quarz DIP-Schalter OFF: Zeitsignal DCF77 von Frankfurt, Deutschland Einstellung speichern durch Drücken des DIP-Schalter-Reset-Knopfes 8 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
- Seite 9 Hinweis Funkwelle ist abhängig von der Distanz zu Frankfurt, den atmosphärischen Bedingungen zum Empfang und vom Ort, an dem der REV..DC platziert ist. Siemens kann nicht gewährleisten, dass der REV..DC das Zeitsignal aus Frankfurt immer und überall empfängt. Kein Empfang Wenn die Uhr 7 Tage in Folge nicht erfolgreich synchronisieren kann, wird das Funkuhrsymbol ausgeschaltet und eine Fehlermeldung angezeigt.
-
Seite 10: Benutzerdefinierte Einstellungen
Empfänger RCR10/868: und Überbrückungstaste gleichzeitig für 4 Sekunden drücken. Löschen der gespeicherten Daten des Raumreglers Daten des Raumreglers. LED_1 blinkt rot. Anzeige, dass kein Raumregler mit dem Empfänger verbunden ist. 10 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27... -
Seite 11: Standvorrichtung
Dazu sind die gleichen Punkte wie beim Raumgerät zu beachten: nicht in einem Schaltschrank − nicht an metallische Oberflächen montieren − nicht in die Nähe von elektrischen Leitungen und Geräten wie PC’s, Fernseher, − Mikrowellengeräte etc. 11 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27... -
Seite 12: Montage Und Installation Des Empfängers
Doppelklebeband), damit die beste Empfangsposition ermittelt werden kann. Dazu den provisorisch RCR10/868 komplett verdrahten und den Frontdeckel schliessen montieren • Siehe Punkt „4. Funkverbindung testen / Beste Empfangsposition finden“ 12 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27... - Seite 13 Betreiben der Heizung auch wenn der Raumregler ausfällt. Sobald der Raumregler wieder arbeitet (z.B. nach dem Einsetzen neuer Batterien) überschreiben seine Steuertelegramme die manuelle Überbrückung. Die Synchronisation dauert maximal 130 Minuten. 13 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
-
Seite 14: Entsorgung
• Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. • Beachten Sie die örtliche und aktuell gültige Gesetzgebung. • Entsorgen Sie verbrauchte Batterien in den dafür vorgesehenen Sammelstellen. 14 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27... - Seite 15 0,29 kg REV24RF../SET 0,45 kg Farbe Gehäuse signalweiss RAL9003 Sockel grau RAL7038 Grösse Gehäuse mit Sockel 94 x 134,5 x 30 mm *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 15 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
- Seite 16 Farbe Gehäuseboden grau RAL 7038 Grösse Gehäuse mit Sockel 88 x 114 x 31,5 mm *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Anschlussschaltplan Empfänger RCR10/868 max.16 A max.16 A Phase, AC 230 V Nullleiter AC 230 V Phase, AC 24...250 V Arbeitskontakt, AC 24...250 V / 16 (2) A...
-
Seite 17: Anwendungsbeispiele
Umwälzpumpe mit Vorregelung durch Handmischer Kühlgerät Temperaturwächter Sicherheitstemperatur-Begrenzer Umwälzpumpe Raumtemperaturregler (Sender) REV24RF.. Empfänger RCR10/868 Raumtemperaturregler (Sender) REV24RF.. Empfänger RCR10/868 Dreiwegventil mit Handversteller Magnetventil Dreiwegventil mit Stellantrieb Durchgangsventil mit Stellantrieb 17 / 18 Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27... - Seite 18 Massbild Raumregler (Sender) REV24RF.. Empfänger RCR10/868 18 / 18 2008 - 2015 Siemens Schweiz AG Änderungen vorbehalten Siemens Raumtemperaturregler Funkset REV24RF../SET CE1N2206de Building Technologies 2015-02-27...
