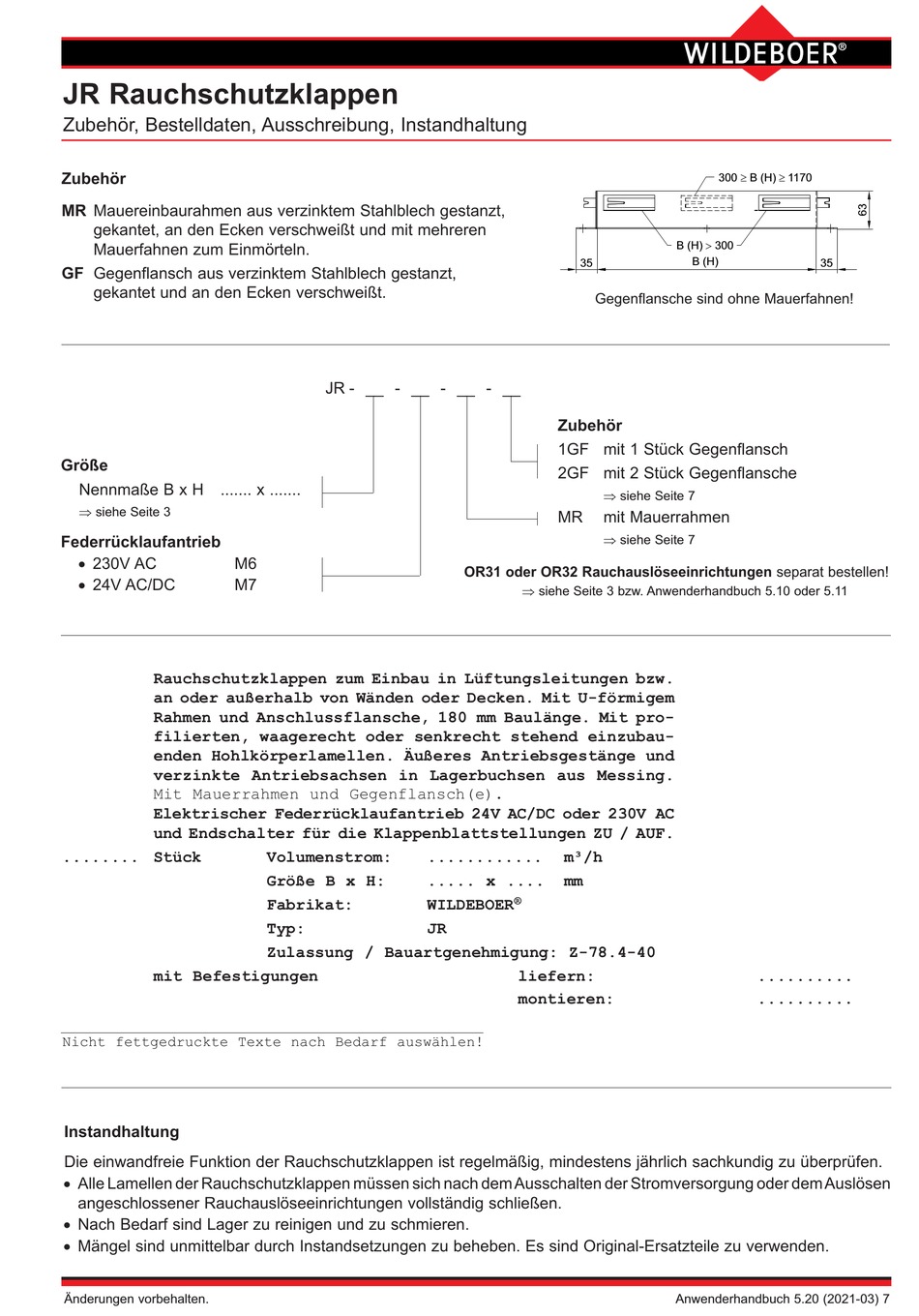

WILDEBOER JR Bedienungsanleitung Seite 7

JR Rauchschutzklappen
Zubehör, Bestelldaten, Ausschreibung, Instandhaltung
Zubehör
MR Mauereinbaurahmen aus verzinktem Stahlblech gestanzt,
gekantet, an den Ecken verschweißt und mit mehreren
Mauerfahnen zum Einmörteln.
GF Gegenflansch aus verzinktem Stahlblech gestanzt,
gekantet und an den Ecken verschweißt.
Größe
Nennmaße B x H ....... x .......
⇒ siehe Seite 3
Federrücklaufantrieb
• 230V AC
• 24V AC/DC
Rauchschutzklappen zum Einbau in Lüftungsleitungen bzw.
an oder außerhalb von Wänden oder Decken. Mit U-förmigem
Rahmen und An schluss flansche, 180 mm Baulänge. Mit pro-
filierten, waagerecht oder senkrecht stehend einzubau-
enden Hohlkörperlamellen. Äußeres Antriebsgestänge und
verzinkte An triebs achsen in Lagerbuchsen aus Messing.
Mit Mauerrahmen und Gegenflansch(e).
Elektrischer Federrücklaufantrieb 24V AC/DC oder 230V AC
und Endschalter für die Klappenblattstellungen ZU / AUF.
........ Stück
mit Befestigungen
Nicht fettgedruckte Texte nach Bedarf auswählen!
Instandhaltung
Die einwandfreie Funktion der Rauchschutzklappen ist regelmäßig, mindestens jährlich sachkundig zu überprüfen.
• Alle Lamellen der Rauchschutzklappen müssen sich nach dem Ausschalten der Stromversorgung oder dem Auslösen
angeschlossener Rauchauslöseein rich tungen vollständig schließen.
• Nach Bedarf sind Lager zu reinigen und zu schmieren.
• Mängel sind unmittelbar durch Instandsetzungen zu beheben. Es sind Original-Ersatzteile zu verwenden.
Änderungen vorbehalten.
