JR Rauchschutzklappen

Einbau

Der Einbau der JR Rauchschutzklappen darf erfolgen:
• mit waagerecht oder senkrecht stehend angeord-
neten Lamellen.
• unabhängig von der Luftrichtung.
• ein- und/oder beidseitig mit Lüftungsleitungen.
• an oder außerhalb von Wänden oder Decken.

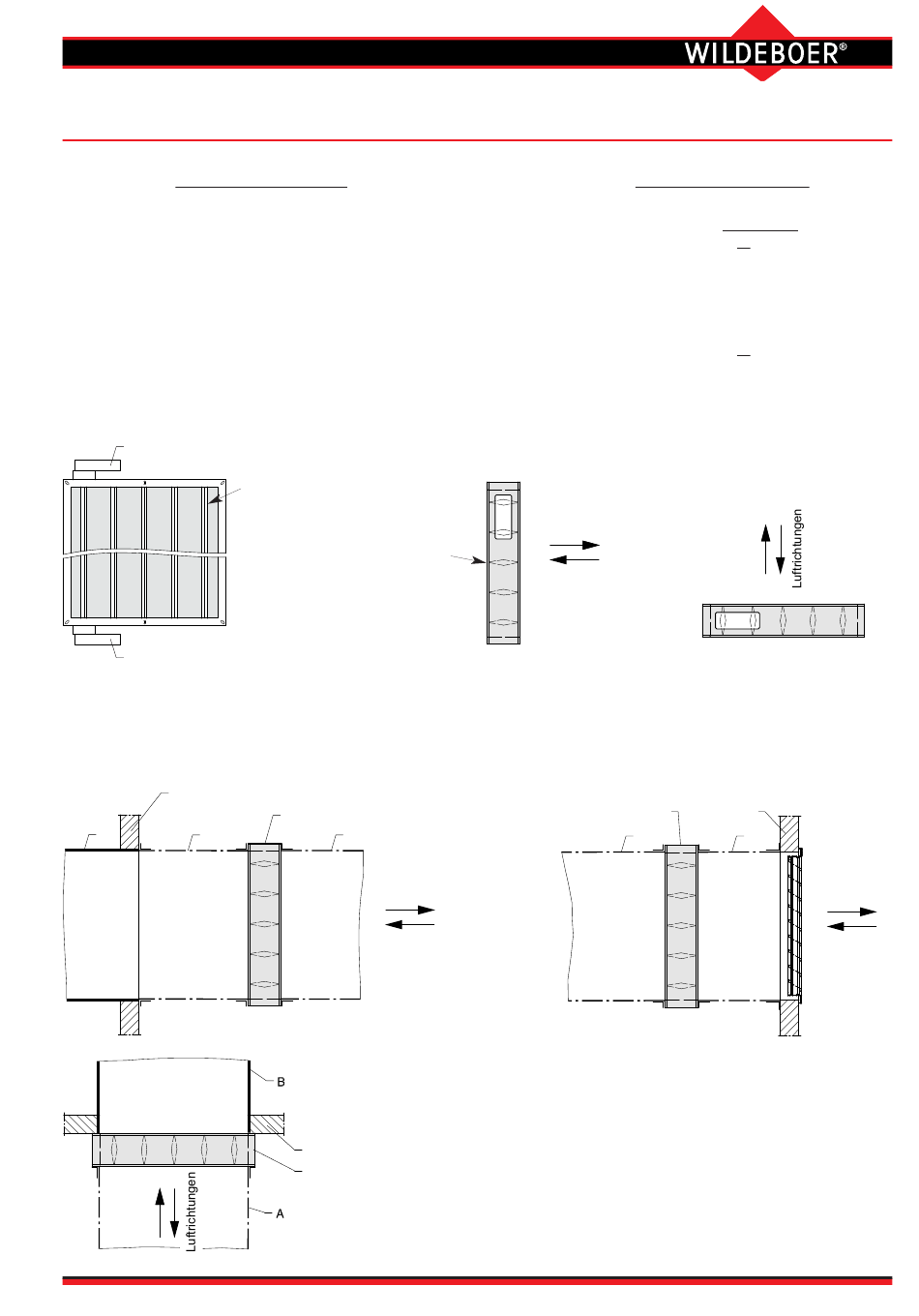

Einbauarten
Federrücklaufantrieb
oben
Federrücklaufantrieb
unten
Rauchschutzklappe in z.B. Lüftungszentralen
Wand mit Feuerwiderstandsdauer
B
A
Änderungen vorbehalten.
Lamellen im U-Rahmen
senkrecht stehend
Lamellen im U-Rahmen
waagerecht
JR Rauchschutzklappe
A
Luftrichtungen
Decke mit Feuerwiderstandsdauer
JR Rauchschutzklappe
Lüftungsleitungen an JR Rauchschutzklappen
• müssen aus nichtbrennbaren Baustoffen (DIN 4102-1)
mit >1000°C Schmelzpunkt - aus Stahlblech - *
⇒ nachstehend Leitungen A
)
* oder z.B. aus Kalziumsilikat. Aluminium ist ungeeignet!
• durch feuerwiderstandsfähige Bauteile (Wände, Decken)
müssen entsprechend der zu schützenden Wand oder
Decke dessen Feuerwiderstandsdauer aufweisen.
⇒ nachstehend Leitungen B
Luftrichtungen
Rauchschutzklappe entfernt einer Außenwand
JR Rauchschutzklappe
A
Details zum Einbau
)
sein.
Lamellen und U-Rahmen
waagerecht
Außenwand
A
Luftrichtungen
⇒ siehe Seiten 3 und 7
