WILDEBOER JR Bedienungsanleitung
Rauchschutzklappen
Inhaltszusammenfassung für WILDEBOER JR

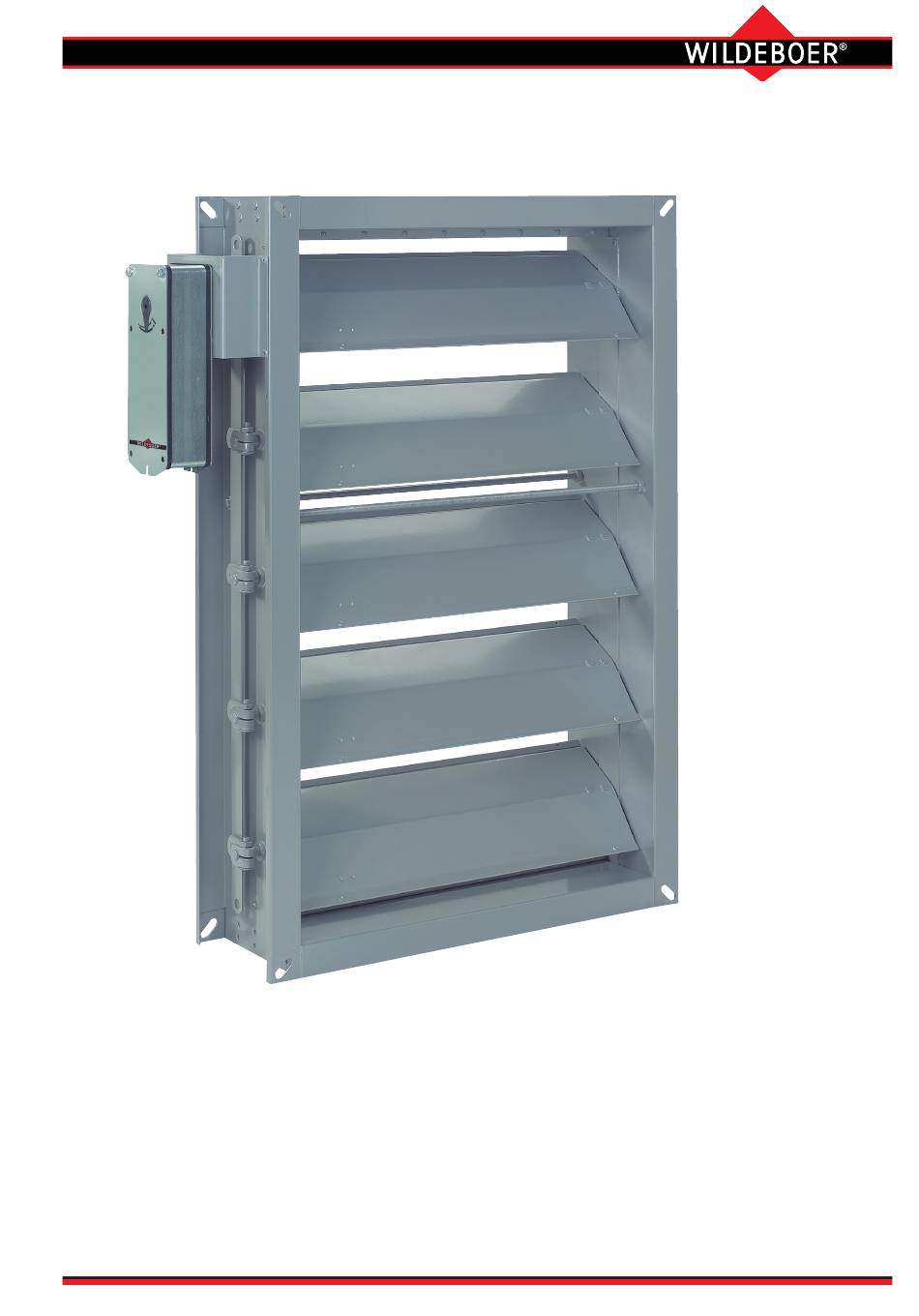

- Seite 1 JR Rauchschutzklappen verhindern Rauchausbreitung über Lüftungsleitungen Änderungen vorbehalten. Anwenderhandbuch 5.20 (2021-03) 1...
- Seite 2 JR Rauchschutzklappen Anforderungen JR Rauchschutzklappen verhindern Rauchausbreitung über Lüftungsleitungen und erfüllen die landesrechtlichen Vorschriften. Die Richtlinie über brandschutztechnische Anforderungen an Lüftungsanlagen (M-LüAR) fordert: • über Zuluftanlagen darf kein Rauch ins Gebäude gelangen oder übertragen werden. • bei Lüftungsanlagen mit Umluft oder Wärmerückgewinnung muss die Zuluft gegen Eintritt von Rauch aus Abluft geschützt sein.
- Seite 3 Mauerrahmen MR Alle Maße sind kombinierbar direkt auf einer Wand JR Rauchschutzklappen müssen mit Rauchauslöseeinrichtungen angesteuert werden. • Mit dem Ansprechen der Rauchauslöseeinrichtung müssen Rauchschutzklappen schließen! Ventilatoren müssen abgeschaltet werden, soweit deren Weiterbetrieb der Rauchausbreitung nicht entgegenwirkt. • Rauchauslöseeinrichtungen dürfen Gruppen von Rauchschutzklappen gemeinsam ansteuern.
- Seite 4 M6, M7 5° 80° Motor 2-adrig Hilfsschalter 6-adrig − 30°C bis +50°C Umgebungstemperatur Elektrischer Anschluss Werkseitiger Anbau der Federrücklaufantriebe an JR Rauchschutzklappen L = 180 Antriebsachse L = 180 Antriebsachse Konsole Konsole Federrücklaufantrieb Federrücklaufantrieb bei H > 180 mm bei H = 180 mm Anwenderhandbuch 5.20 (2021-03) 4...
-
Seite 5: Einbau
JR Rauchschutzklappen Einbau Der Einbau der JR Rauchschutzklappen darf erfolgen: Lüftungsleitungen an JR Rauchschutzklappen • mit waagerecht oder senkrecht stehend angeord- • müssen aus nichtbrennbaren Baustoffen (DIN 4102-1) neten Lamellen. mit >1000°C Schmelzpunkt - aus Stahlblech - * sein. ⇒ nachstehend Leitungen A ... - Seite 6 Anwenderhandbuch 5.20 (2021-03) 6 Änderungen vorbehalten.
- Seite 7 Mauerfahnen zum Einmörteln. B (H) GF Gegenflansch aus verzinktem Stahlblech gestanzt, gekantet und an den Ecken verschweißt. Gegenflansche sind ohne Mauerfahnen! JR - __ - __ - __ - __ Zubehör 1GF mit 1 Stück Gegenflansch Größe 2GF mit 2 Stück Gegenflansche Nennmaße B x H ..
