WILDEBOER JR Bedienungsanleitung Seite 2

JR Rauchschutzklappen
Anforderungen
JR Rauchschutzklappen verhindern Rauchausbreitung über Lüftungsleitungen und erfüllen
die landesrechtlichen Vorschriften.
Die Richtlinie über brandschutztechnische Anforderungen an Lüftungsanlagen (M-LüAR) fordert:
• über Zuluftanlagen darf kein Rauch ins Gebäude gelangen oder übertragen werden.
• bei Lüftungsanlagen mit Umluft oder Wärmerückgewinnung muss die Zuluft gegen Eintritt von
Rauch aus Abluft geschützt sein.

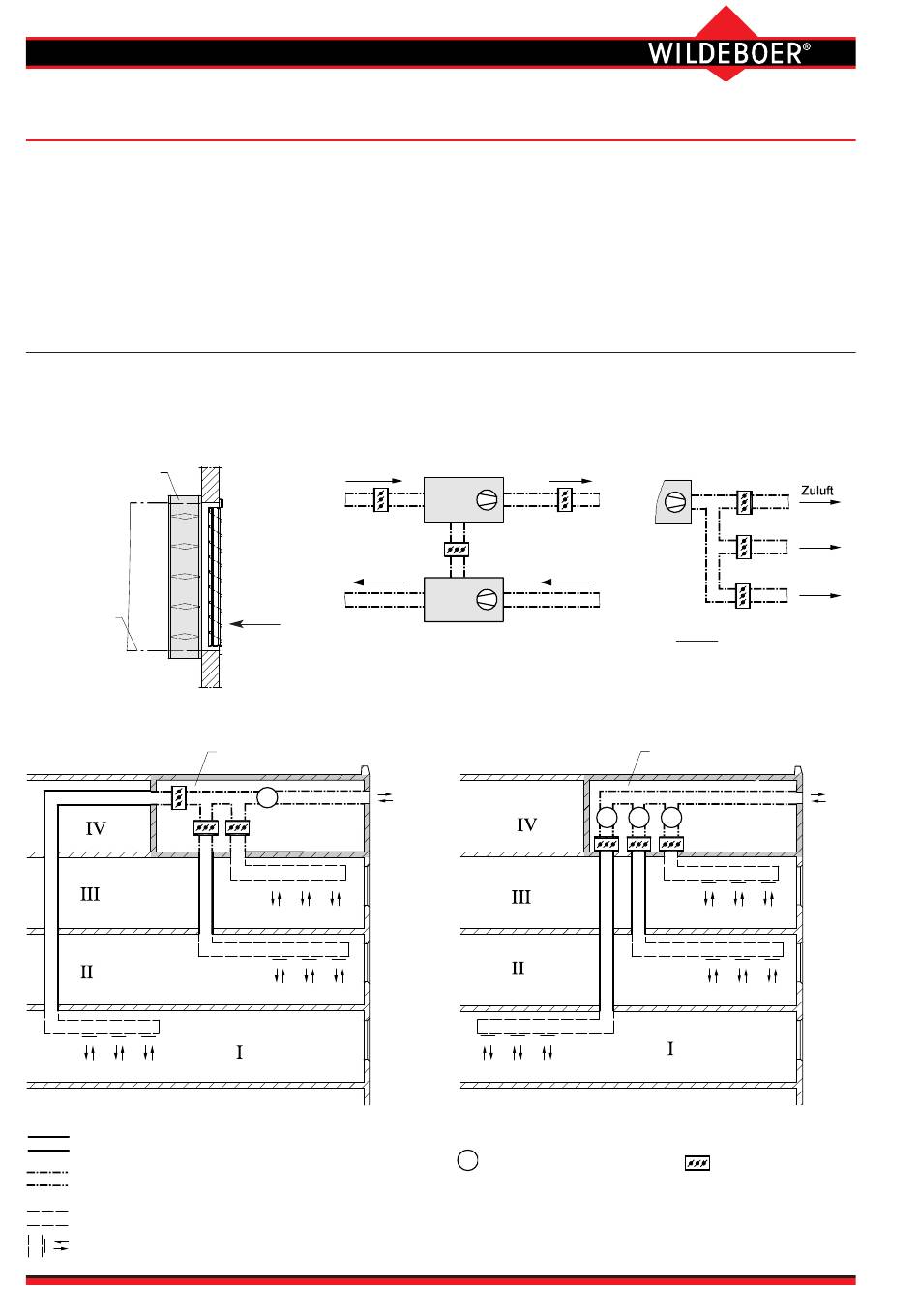

Anwendungen
• an Außenluftansaugöffnungen
mit Wetterschutzgitter in Außenwand
JR Rauchschutzklappe
Lüftungsleitung
aus Stahlblech
• in Lüftungszentralen mit gemeinsamen Leitungen für Außenluft bzw. Fortluft
Lüftungsleitung mit Feuerwiderstandsdauer
entsprechend der zu schützenden Wand oder Decke
Lüftungsleitung aus nichtbrennbaren Baustoffen
DIN 4102-1 mit Schmelzpunkt >1000°C (Stahlblech)
Lüftungsleitung ohne Feuerwiderstandsdauer
Lüftungsöffnungen
Anwenderhandbuch 5.20 (2021-03) 2
• in Lüftungsleitungen
Außenluft
Fortluft
Außenluft
Lüftungszentrale
V
1)
innerhalb einer Lüftungszentrale
Zuluft
Umluft
Abluft
V
I, II, III, IV Geschosse bzw. Brandabschnitte
Ventilator bzw. Lüftungsgerät
V
1)
Die Feuerwiderstandsfähigkeit der Lüftungsleitungen muss auch in den Durch-
dringungen der Decken und Wände gegeben sein.
2)
Lüftungszentralen können auch in einem anderen Geschoss angeordnet sein.
3)
Die Ventilatoren müssen bei geschlossenen Rauchschutzklappen ausschalten.
4)
Rauchschutzklappen sind hier ohne Rauchauslöseeinrichtung dargestellt!
Option:
Aufteilung in Brandbereiche
Lüftungszentrale
V V
3)
Rauchschutzklappe
Änderungen vorbehalten.
4)
