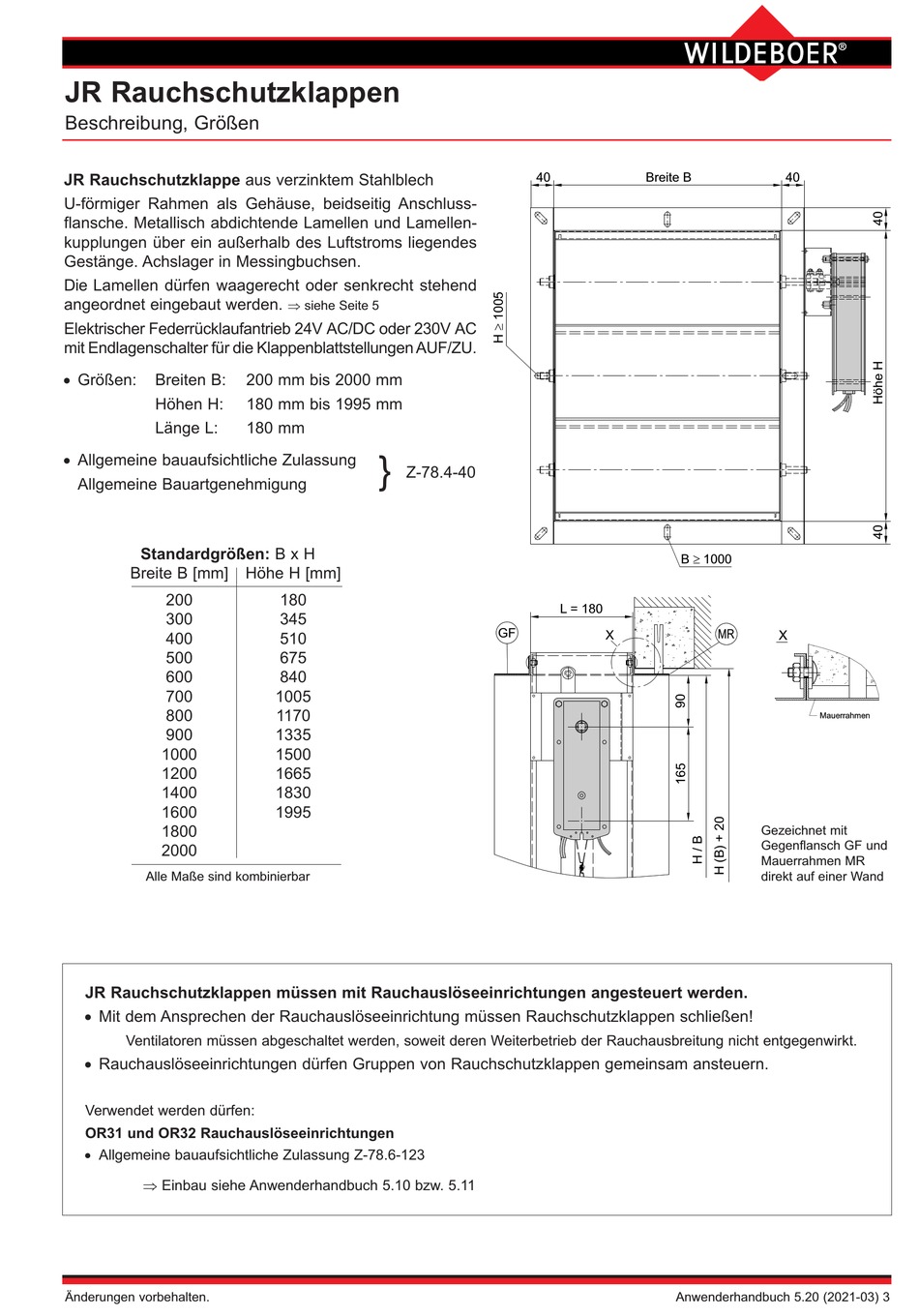

WILDEBOER JR Bedienungsanleitung Seite 3

JR Rauchschutzklappen
Beschreibung, Größen
JR Rauchschutzklappe aus verzinktem Stahlblech
U-förmiger Rahmen als Gehäuse, beidseitig Anschluss -
flansche. Metallisch abdichtende Lamellen und Lamel len -
kupplungen über ein außerhalb des Luftstroms liegendes
Gestänge. Achs la ger in Mes sing buchsen.
Die Lamellen dürfen waagerecht oder senkrecht stehend
angeordnet eingebaut werden.
Elektrischer Federrücklaufantrieb 24V AC/DC oder 230V AC
mit Endlagenschalter für die Klappenblattstellungen AUF/ZU.
• Größen:
Breiten B:
Höhen H:
Länge L:
• Allgemeine bauaufsichtliche Zulassung
Allgemeine Bauartgenehmigung
Standardgrößen: B x H
Breite B [mm]
200
300
400
500
600
700
800
900
1000
1200
1400
1600
1800
2000
Alle Maße sind kombinierbar
JR Rauchschutzklappen müssen mit Rauchauslöseeinrichtungen angesteuert werden.
• Mit dem Ansprechen der Rauchauslöseeinrichtung müssen Rauchschutzklappen schließen!
Ventilatoren müssen abgeschaltet werden, soweit deren Weiterbetrieb der Rauchausbreitung nicht entgegenwirkt.
• Rauchauslöseeinrichtungen dürfen Gruppen von Rauchschutzklappen gemeinsam ansteuern.
Verwendet werden dürfen:
OR31 und OR32 Rauchauslöseeinrichtungen
• Allgemeine bauaufsichtliche Zulassung Z-78.6-123
⇒ Einbau siehe Anwenderhandbuch 5.10 bzw. 5.11
Änderungen vorbehalten.
⇒ siehe Seite 5
200 mm bis 2000 mm
180 mm bis 1995 mm
180 mm
}
Höhe H [mm]
180
345
510
675
840
1005
1170
1335
1500
1665
1830
1995
40 Breite B
L = 180
GF
X
40
³
B 1000
MR
Gezeichnet mit
Gegenflansch GF und
Mauerrahmen MR
direkt auf einer Wand
