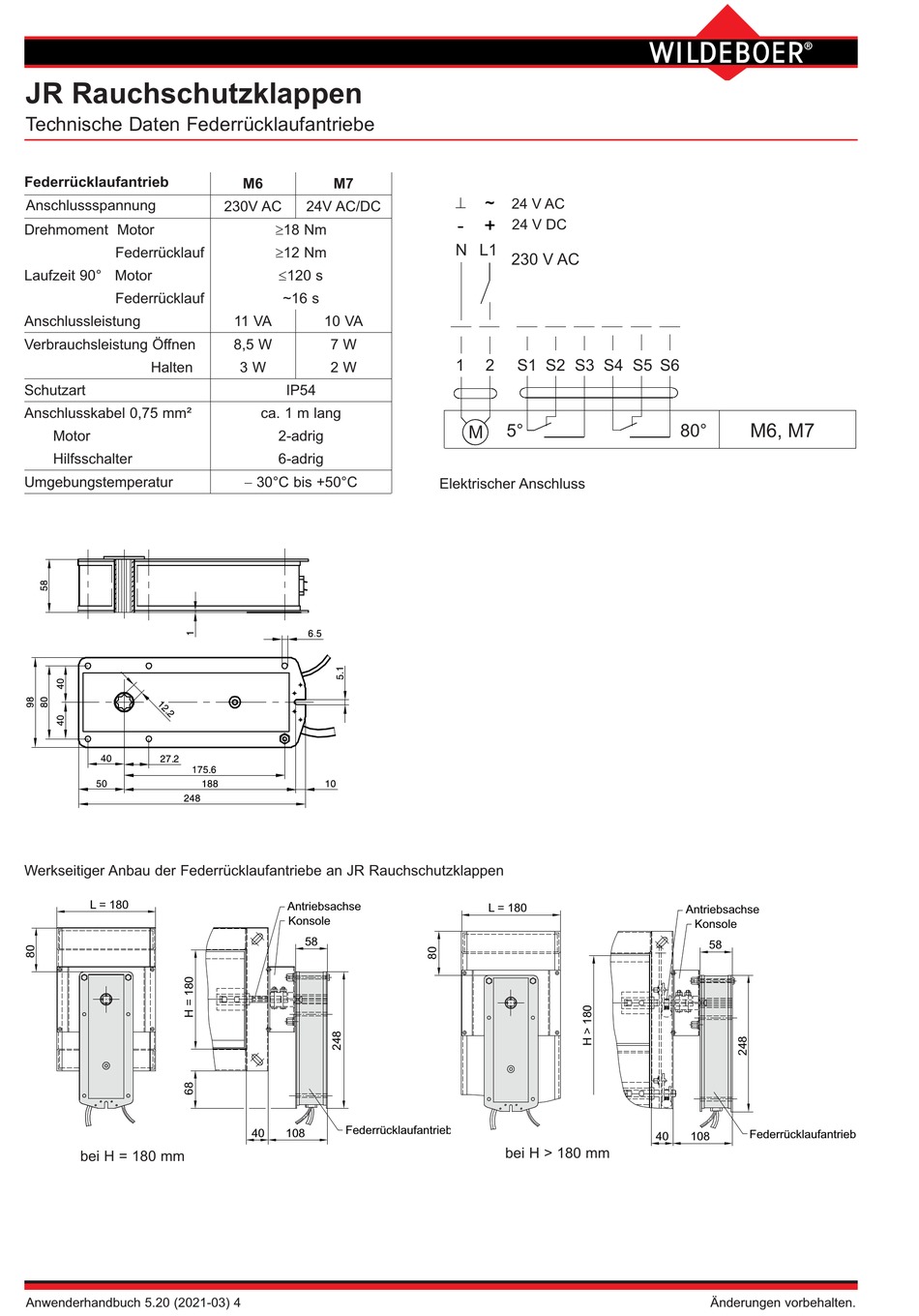

JR Rauchschutzklappen
Technische Daten Federrücklaufantriebe
Federrücklaufantrieb
Anschlussspannung
Drehmoment Motor
Federrücklauf
Laufzeit 90° Motor
Federrücklauf
Anschlussleistung
Verbrauchsleistung Öffnen
Halten
Schutzart
Anschlusskabel 0,75 mm²
Motor
Hilfsschalter
Umgebungstemperatur
Werkseitiger Anbau der Federrücklaufantriebe an JR Rauchschutzklappen
L = 180
bei H = 180 mm
Anwenderhandbuch 5.20 (2021-03) 4
M6 M7
230V AC 24V AC/DC
≥18 Nm
≥12 Nm
≤120 s
~16 s
11 VA 10 VA
8,5 W 7 W
3 W 2 W
IP54
ca. 1 m lang
2-adrig
6-adrig
− 30°C bis +50°C
Antriebsachse
Konsole
58
Federrücklaufantrieb
40 108
^
24 V AC
24 V DC
N L1
230 V AC
1 2 S1 S2 S3 S4 S5 S6
5°
M
Elektrischer Anschluss
L = 180
bei H > 180 mm
M6, M7
80°
Antriebsachse
Konsole
58
Federrücklaufantrieb
40
108
