3115 Instat+3R
06.03.2006
10:09 Uhr

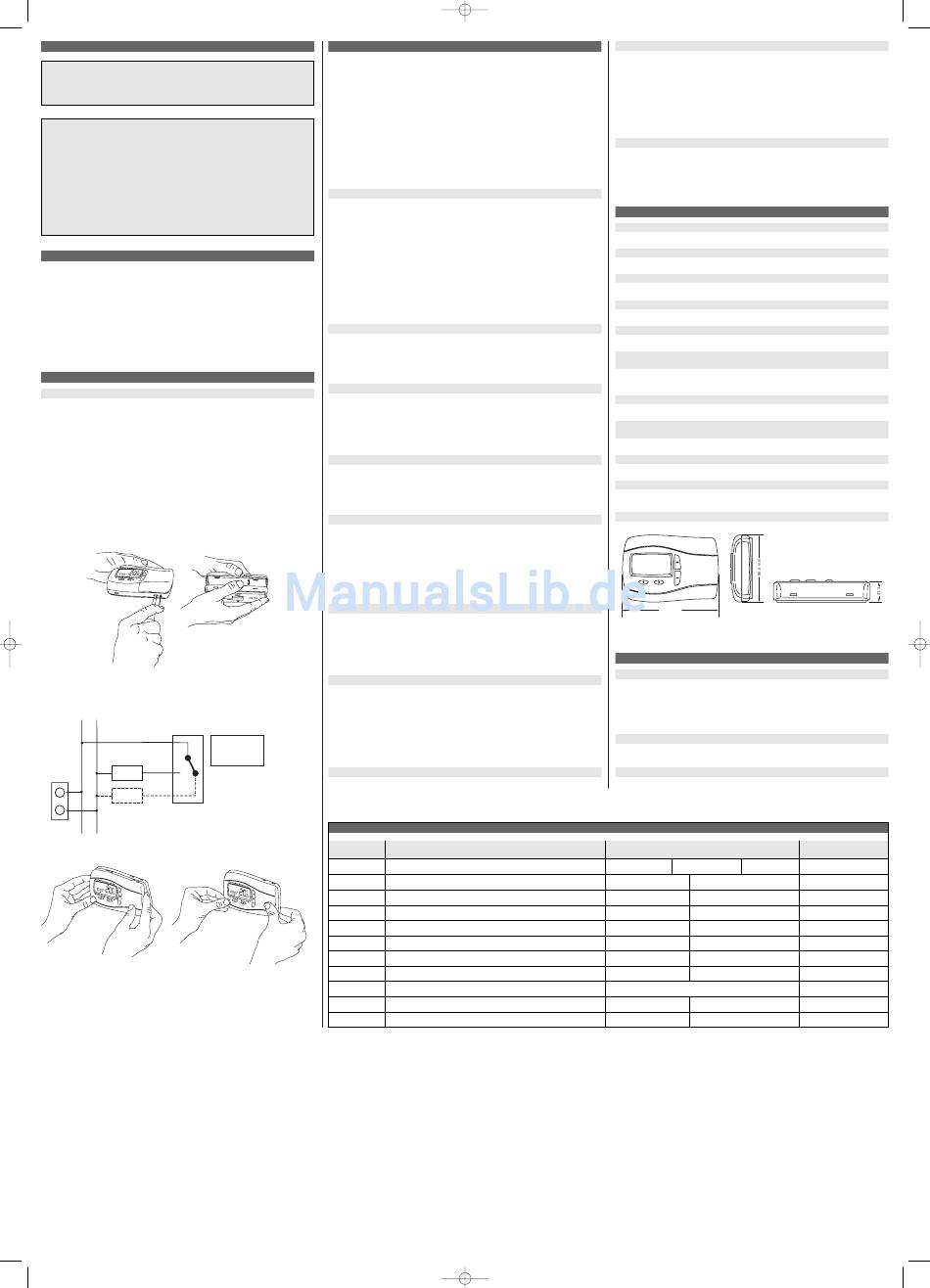

II. Installationsanleitung
Vorsicht!
Vor dem Entfernen eines bestehenden Raumthermostaten oder der Montage
dieses Reglers unbedingt Netzversorgung abschalten.
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und gemäß dem
Schaltbild im Gehäusedeckel bzw. dieser Anleitung installiert werden. Dabei sind
die bestehenden Sicherheitsvorschriften zu beachten.
Um Schutzklasse II zu erreichen, müssen entsprechende Installationsmaßnahmen
ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät dient der Regelung der
Temperatur ausschließlich in trockenen und geschlossenen Räumen, mit üblicher
Umgebung. Das Gerät ist gemäß VDE 0875 T.14 bzw. EN 55014 funkentstört und
arbeitet nach der Wirkungsweise 1C (EN 60730)
1. Verwendung
Der elektronische RaumtemperaturreglerINSTAT+ 3R kann verwendet werden zur
Regelung der Raumtemperatur mit:
• Stellantrieben bei Fußboden- und Konvektorheizungen
• Öl- und Gaswarmwasserheizungen
• Umwälzpumpen
• Wärmepumpen
• Elektro-Heizgeräten
2. Montage:
Montageort:
Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei von Vorhängen, Schränken, Regalen etc. ist
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinflußt wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Montage des Reglers direkt auf der Wand oder auf auf einer Unterputzdose.
1. Deckel mithilfe eines Schraubendrehers abnehmen und von der Montageplatte
trennen.
2. Montageplatte unter Verwendung passender Dübel und Schrauben befestigen.
3. Verdrahtung der Heizung nach dem Schaltbild im Gerät bzw. nach folgendem
Schema durchführen.
L N
C
On
H
L
Off
K
N
H = Heizen, Stellantriebe stromlos geschlossen
K = Heizen, Stellantriebe stromlos offen oder nur Kühlen
4. Deckel wieder anbringen und in die Montageplatte einschnappen lassen.
Der Regler ist nun betriebsbereit und beginnt selbsttätig mit der Regelung der Raum-
temperatur gemäß dem voreingestellten Programm 1 (s. Bedienungsanleitung).
Alle wesentlichen Funktionen sind werkseitig eingestellt. Sollten Änderungen ge-
wünscht werden, so können die Möglichkeiten in der Bedienungsanleitung, Punkt 8,
nachgelesen werden.
Je nach verwendeter Heizungsart Punkt 3.10 (Option 11) beachten
Seite 2
3. Installationseinstellungen ändern
Achtung: Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie
die Sicherheit und Funktion des Heizungssystemes beeinflussen können. Siehe auch
Benutzereinstellungen. Liste der Funktionen siehe Tabelle 2.
Zur Aktivierung des Menüs
Zur Auswahl einer Eigenschaft
Zum Ändern einer Eigenschaft
Nach einer Änderung muss der neue Wert mit < oder > bestätigt werden.
Zum Verlassen des Menüs
Wird für 2 Minuten keine Taste gedrückt, wird in den AUTO-Modus zurückgeschaltet.
3.1 Programm-Art (Option 1, Tabelle 2)
Mit dieser Funktion wird festgelegt, in welcher Programm-Art der Regler arbeitet.
7 Tage (7d):
In der Betriebsart 7d sind für jeden Wochentag individuelle Zeit-/Temperaturein-
stellungen möglich.
5/2 Tage (5:2):
In dieser Programm-Art können für die Wochentage (Montag bis Freitag) und das
Wochenende (Samstag und Sonntag) unterschiedliche Zeit-/Temperatureinstellungen
vorgenommen werden.
24 Stunden (24h):
Für alle Tage der Woche (Montag bis Sonntag) gelten die gleichen Zeit-/Temperatur-
einstellungen.
3.2 Zugriffssperre / Kindersicherung (Option 2, Tabelle 2)
Wenn diese Funktion aktiviert ist, reagiert der Regler auf keine Tasteneingabe mehr.
Zum Beseitigen der Sperre die Installationseinstellungen aufrufen und Option 2 auf
Aus setzen.
3.3 Frostschutz (Option 3, Tabelle 2)
Mit dieser Funktion kann der Frostschutz des Reglers aktiviert werden.
Sinkt die Raumtemperatur auf 5 °C, wird durch die Frostschutzfunktion die Heizung
eingeschaltet und die Temperatur auf 7 °C geregelt.
Frostschutz ist auch aktiv, wenn der Regler ausgeschaltet ist.
3.4 Sollwerte für Minimal- und Maximalbegrenzung (Option 4, 5, Tabelle 2)
Über diese Grenzwerte kann verhindert werden, dass zu hohe oder zu niedrige Tem-
peraturen eingestellt werden.
Die Temperaturgrenzwerte sind standardmäßig auf max. 32 °C und min. 7 °C eingestellt.
3.5 Selbstlernende Heizkurve / Optimum Start (Option 6, Tabelle 2)
Ist diese Funktion aktiviert, berechnet der Regler selbsttätig, wann die Heizung
eingeschaltet werden muss um zur jeweiligen Schaltzeit die gewünschte Temperatur zu
erreichen. Dies leistet einen wesentlichen Beitrag zur Energieeinsparung.
Hinweis: Diese Funktion wirkt nur im AUTO-Modus.
Nach der Inbetriebnahme dauert es einige Tage, bis der Regler genügend Infor-
mationen gesammelt hat, um diese Funktion richtig zu berechnen.
3.6 Heizen/Kühlen (Option 7, Tabelle 2)
Damit kann eingestellt werden, ob der Regler für nur Heizen oder nur Kühlen
verwendet wird.
HEIZEN:
Das Relais schaltet sich ein, wenn die Temperatur unter den Sollwert sinkt.
KÜHLEN: Das Relais schaltet sich ein, wenn die Temperatur den Sollwert übersteigt.
3.7 Ventilschutz (Option 8, Tabelle 2)
Mit dieser Funktion wird das Relais des Reglers einmal täglich um 10 Uhr eingeschaltet.
Dies soll verhindern, dass sich Ventile oder Pumpen während der Sommerzeit
festsetzen.
Bei Elektroheizungen oder in Fällen wo ein Festsetzen nicht zu erwarten ist, sollte diese
Funktion abgeschaltet sein.
Die Einschaltdauer kann über die Option 9 festgelegt werden.
Relais
3.8 Ventilschutzdauer (Option 9, Tabelle 2)
Die Ventilschutzdauer kann zwischen 1 und 5 Minuten betragen (Standard: 3 Minuten).
Tabelle 2 Installations-Einstellungen
Options-
Nummer
Beschreibung
1
Programm-Art
2
Zugriffssperre (Kindersicherung)
3
Frostschutz
4
Sollwert Minimalbegrenzung °C
5
Sollwert Maximalbegrenzung °C
6
Selbstlernende Heizkurve (Optimum Start)
7
Heizen/Kühlen
8
Ventilschutz
9
Ventilschutzdauer
10
Notheizung bei Fühlerfehler
11
Heizungsart
3.9 Notheizung bei Fühlerfehler (Option 10, Tabelle 2)
Bei fehlerhaftem Fühler wird folgende Meldung angezeigt:
E1 für interner Fühler defekt
Ein fehlerhafter Fühler hat folgende Auswirkungen:
im AUTO Mode Tasten < und + gleichzeitig
Wenn diese Funktion eingeschaltet ist, wird die Heizung zu 30 % der Zeit eingeschaltet
für 5 Sekunden drücken
(ein Unterkühlen oder Überhitzen des Raumes wird verhindert).
Taste < oder > drücken
Wenn diese Funktion ausgeschaltet ist, wird die Heizung ausgeschaltet.
Taste +– drücken
3.10 Heizungsart (Option 11, Tabelle 2)
Tasten < und + gleichzeitig für 5 Sekunden
Mit dieser Funktion wird der Anwendungstyp des Reglers festgelegt.
drücken.
0 = Regelung einer Radiatorheizung (= Werkseinstellung)
1 = Regelung einer Warmwasser-Fußbodenheizung
4. Technische Daten
Bestellbezeichnung
Spannungsversorgung
Temperatur-Einstellbereich
Temperaturauflösung
Schaltstrom
Ausgang
Ausgangssignal
Minimale Schaltzeit
Leistungsaufnahme
Ganggenauigkeit
Umgebungstemperatur
Umgebungsfeuchte
Bemessungs-Stoßspannung
Temperatur für die Kugeldruckprüfung
Spannung und Strom für Zwecke der
EMV-Störaussendungsprüfungen
Schutzart
Schutzklasse
Softwareklasse
Gewicht
Abmessungen
5. Fehlerbeseitigung
1. Es wird zu spät warm:
a. Stimmen die programmierte Schaltzeit und die Uhrzeit?
b. Ist die Selbstlernende Heizkurve eingeschaltet (siehe 3.5)?
c. Hatte der Regler genügend Zeit (einige Tage), die Daten des Raumes zu
ermitteln?
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz abgeschaltet (siehe 3.2)?
3. In der Anzeige erscheint E1:
Der Fühler ist defekt (siehe 3.9).
Auswahl
5:2 Tage (5:2)
Ein (ON)
Ein (ON)
7
Minimalbegrenzung
Ein (ON)
Heizen (Heat)
Ein (ON)
Ein (ON)
Heizkörper (0)
INSTAT + 3R
230 V AC 50 HZ (195...253 V)
7 °C bis 32 °C
0,1 °C
10mA .... 16(2)A AC 230 V~
Relais Wechsler, potentialfrei
Pulsweitenmodulation (PWM)
1 Minute
< 3 VA
< 4 Min / Jahr
Betrieb
0 °C bis 40 °C
Lagerung –20 °C bis 85 °C
Betrieb
25 % bis 85% (ohne Betauung)
Lagerung 15% bis 95%
2,5 kV
75 °C
230V, 16A
IP 30
II (siehe Achtung)
A
~ 170 g
137.0 mm
Werkseinstellung
7 Tage (7d)
24 Std. (24h)
7 Tage
Aus (OFF)
Aus (OFF)
Aus (OFF)
Ein (ON)
Maximalbegrenzung
7
32
32
Aus (OFF)
Ein (ON)
Kühlen (Cool)
Heizen
Aus (OFF)
Ein (ON)
1 bis 5
3
Aus (OFF)
Aus (OFF)
Warmwasser-Fußbodenheizung (1)
0
