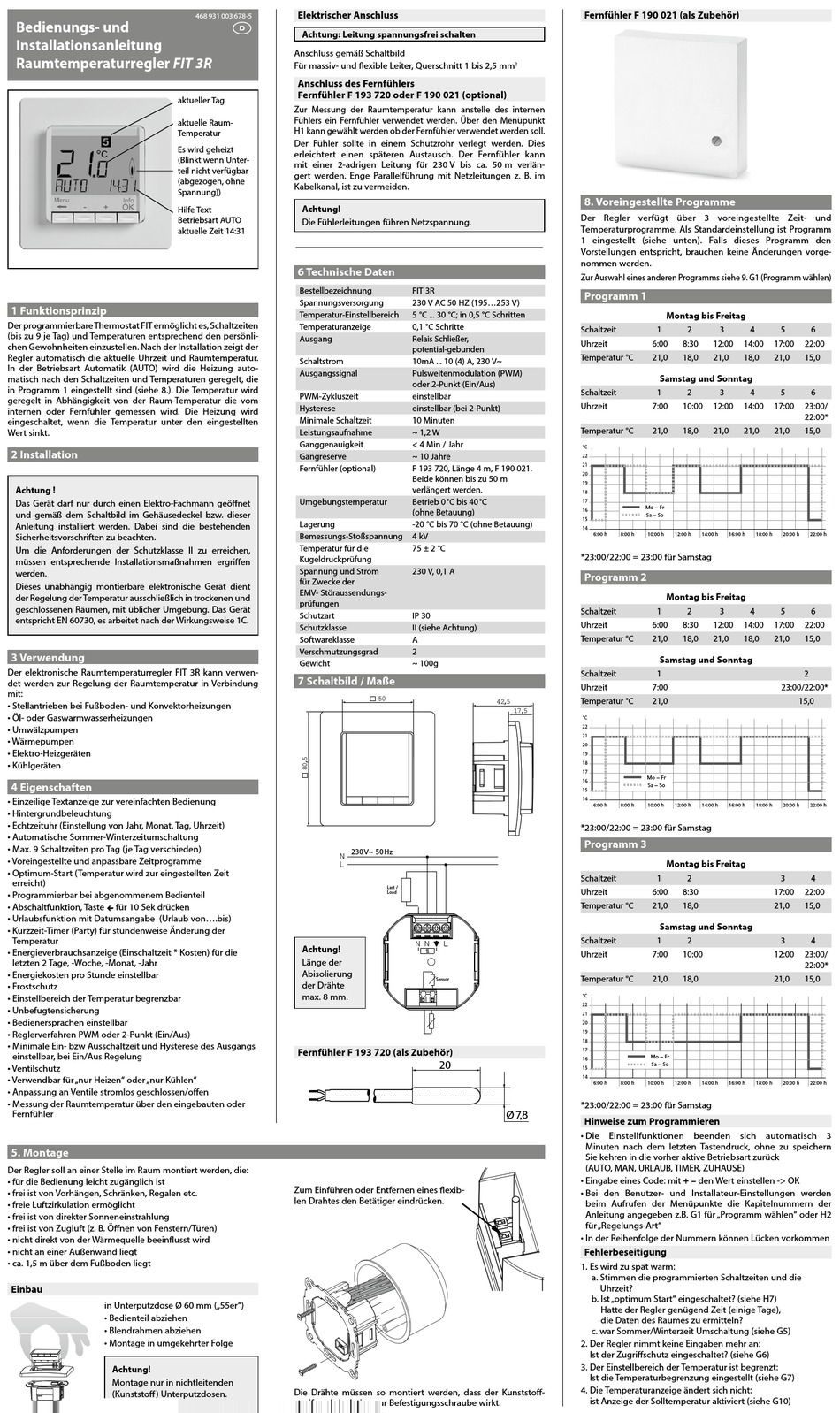

Bedienungs- und
Installationsanleitung

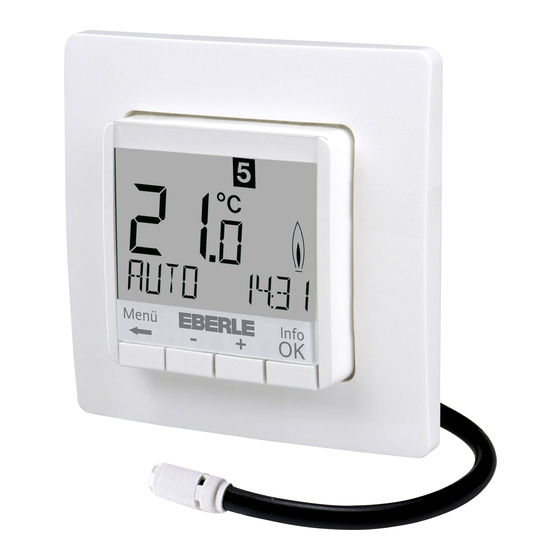

Raumtemperaturregler FIT 3R
1 Funktionsprinzip
Der programmierbare Thermostat FIT ermöglicht es, Schaltzeiten
(bis zu 9 je Tag) und Temperaturen entsprechend den persönli-
chen Gewohnheiten einzustellen. Nach der Installation zeigt der
Regler automatisch die aktuelle Uhrzeit und Raumtemperatur.
In der Betriebsart Automatik (AUTO) wird die Heizung auto-
matisch nach den Schaltzeiten und Temperaturen geregelt, die
in Programm 1 eingestellt sind (siehe 8.). Die Temperatur wird
geregelt in Abhängigkeit von der Raum-Temperatur die vom
internen oder Fernfühler gemessen wird. Die Heizung wird
eingeschaltet, wenn die Temperatur unter den eingestellten
Wert sinkt.
2 Installation
Achtung !
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet
und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser
Anleitung installiert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten.
Um die Anforderungen der Schutzklasse II zu erreichen,
müssen entsprechende Installationsmaßnahmen ergriffen
werden.
Dieses unabhängig montierbare elektronische Gerät dient
der Regelung der Temperatur ausschließlich in trockenen und
geschlossenen Räumen, mit üblicher Umgebung. Das Gerät
entspricht EN 60730, es arbeitet nach der Wirkungsweise 1C.
3 Verwendung
Der elektronische Raumtemperaturregler FIT 3R kann verwen-
det werden zur Regelung der Raumtemperatur in Verbindung
mit:
• Stellantrieben bei Fußboden- und Konvektorheizungen
• Öl- oder Gaswarmwasserheizungen
• Umwälzpumpen
• Wärmepumpen
• Elektro-Heizgeräten
• Kühlgeräten
4 Eigenschaften
• Einzeilige Textanzeige zur vereinfachten Bedienung
• Hintergrundbeleuchtung
• Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)
• Automatische Sommer-Winterzeitumschaltung
• Max. 9 Schaltzeiten pro Tag (je Tag verschieden)
• Voreingestellte und anpassbare Zeitprogramme
• Optimum-Start (Temperatur wird zur eingestellten Zeit
erreicht)
• Programmierbar bei abgenommenem Bedienteil
• Abschaltfunktion, Taste für 10 Sek drücken
V
• Urlaubsfunktion mit Datumsangabe (Urlaub von....bis)
• Kurzzeit-Timer (Party) für stundenweise Änderung der
Temperatur
• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die
letzten 2 Tage, -Woche, -Monat, -Jahr
• Energiekosten pro Stunde einstellbar
• Frostschutz
• Einstellbereich der Temperatur begrenzbar
• Unbefugtensicherung
• Bedienersprachen einstellbar
• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)
• Minimale Ein- bzw Ausschaltzeit und Hysterese des Ausgangs
einstellbar, bei Ein/Aus Regelung
• Ventilschutz
• Verwendbar für „nur Heizen" oder „nur Kühlen"
• Anpassung an Ventile stromlos geschlossen/offen
• Messung der Raumtemperatur über den eingebauten oder
Fernfühler
5. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau
in Unterputzdose Ø 60 mm („55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter Folge
Achtung!
Montage nur in nichtleitenden
(Kunststoff ) Unterputzdosen.
Elektrischer Anschluss
468 931 003 678-5
D
Achtung: Leitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für massiv- und flexible Leiter, Querschnitt 1 bis 2,5 mm
Anschluss des Fernfühlers
Fernfühler F 193 720 oder F 190 021 (optional)
aktueller Tag
Zur Messung der Raumtemperatur kann anstelle des internen
Fühlers ein Fernfühler verwendet werden. Über den Menüpunkt
aktuelle Raum-
H1 kann gewählt werden ob der Fernfühler verwendet werden soll.
Temperatur
Der Fühler sollte in einem Schutzrohr verlegt werden. Dies
Es wird geheizt
erleichtert einen späteren Austausch. Der Fernfühler kann
(Blinkt wenn Unter-
mit einer 2-adrigen Leitung für 230 V bis ca. 50 m verlän-
teil nicht verfügbar
gert werden. Enge Parallelführung mit Netzleitungen z. B. im
(abgezogen, ohne
Kabelkanal, ist zu vermeiden.
Spannung))
Achtung!
Hilfe Text
Betriebsart AUTO
Die Fühlerleitungen führen Netzspannung.
aktuelle Zeit 14:31
6 Technische Daten
Bestellbezeichnung
Spannungsversorgung
Temperatur-Einstellbereich
Temperaturanzeige
Ausgang
Schaltstrom
Ausgangssignal
PWM-Zykluszeit
Hysterese
Minimale Schaltzeit
Leistungsaufnahme
Ganggenauigkeit
Gangreserve
Fernfühler (optional)
Umgebungstemperatur
Lagerung
Bemessungs-Stoßspannung
Temperatur für die
Kugeldruckprüfung
Spannung und Strom
für Zwecke der
EMV- Störaussendungs-
prüfungen
Schutzart
Schutzklasse
Softwareklasse
Verschmutzungsgrad
Gewicht
7 Schaltbild / Maße
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Fernfühler F 193 720 (als Zubehör)
Zum Einführen oder Entfernen eines flexib-
len Drahtes den Betätiger eindrücken.
Die Drähte müssen so montiert werden, dass der Kunststoff-
streifen als Isolation zur Befestigungsschraube wirkt.
FIT 3R
230 V AC 50 HZ (195...253 V)
5 °C ... 30 °C; in 0,5 °C Schritten
0,1 °C Schritte
Relais Schließer,
potential-gebunden
10mA ... 10 (4) A, 230 V~
Pulsweitenmodulation (PWM)
oder 2-Punkt (Ein/Aus)
einstellbar
einstellbar (bei 2-Punkt)
10 Minuten
~ 1,2 W
< 4 Min / Jahr
~ 10 Jahre
F 193 720, Länge 4 m, F 190 021.
Beide können bis zu 50 m
verlängert werden.
Betrieb 0°C bis 40°C
(ohne Betauung)
-20 °C bis 70 °C (ohne Betauung)
4 kV
75 ± 2 °C
230 V, 0,1 A
IP 30
II (siehe Achtung)
A
2
~ 100g
230V~ 50Hz
N
L
Last /
Load
N N L
Sensor
20
Fernfühler F 190 021 (als Zubehör)
2
8. Voreingestellte Programme
Der Regler verfügt über 3 voreingestellte Zeit- und
Temperaturprogramme. Als Stan dard ein stellung ist Programm
1 eingestellt (siehe unten). Falls dieses Programm den
Vorstellungen entspricht, brauchen keine Änderungen vorge-
nommen werden.
Zur Auswahl eines anderen Programms siehe 9. G1 (Programm wählen)
Programm 1
Schaltzeit 1
Uhrzeit 6:00
Temperatur °C 21,0
Samstag und Sonntag
Schaltzeit 1
Uhrzeit 7:00
Temperatur °C 21,0
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h
*23:00/22:00 = 23:00 für Samstag
Programm 2
Schaltzeit 1
Uhrzeit 6:00
Temperatur °C 21,0
Samstag und Sonntag
Schaltzeit 1
Uhrzeit 7:00
Temperatur °C 21,0
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h
*23:00/22:00 = 23:00 für Samstag
Programm 3
Schaltzeit 1
Uhrzeit 6:00
Temperatur °C 21,0
Samstag und Sonntag
Schaltzeit 1
Uhrzeit 7:00
Temperatur °C 21,0
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h
*23:00/22:00 = 23:00 für Samstag
Ø 7,8
Hinweise zum Programmieren
• Die Einstellfunktionen beenden sich automatisch 3
Minuten nach dem letzten Tastendruck, ohne zu speichern
Sie kehren in die vorher aktive Betriebsart zurück
(AUTO, MAN, URLAUB, TIMER, ZUHAUSE)
• Eingabe eines Code: mit + – den Wert einstellen -> OK
• Bei den Benutzer- und Installateur-Einstellungen werden
beim Aufrufen der Menüpunkte die Kapitelnummern der
Anleitung angegeben z.B. G1 für „Programm wählen" oder H2
für „Regelungs-Art"
• In der Reihenfolge der Nummern können Lücken vor kommen
Fehlerbeseitigung
1. Es wird zu spät warm:
a. Stimmen die programmierten Schaltzeiten und die
Uhrzeit?
b. Ist „optimum Start" eingeschaltet? (siehe H7)
Hatte der Regler genügend Zeit (einige Tage),
die Daten des Raumes zu ermitteln?
c. war Sommer/Winterzeit Umschaltung (siehe G5)
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz eingeschaltet? (siehe G6)
3. Der Einstellbereich der Temperatur ist begrenzt:
Ist die Temperaturbegrenzung eingestellt (siehe G7)
4. Die Temperaturanzeige ändert sich nicht:
ist Anzeige der Solltemperatur aktiviert (siehe G10)
Montag bis Freitag
2 3 4 5 6
8:30 12:00 14:00 17:00 22:00
18,0 21,0 18,0 21,0 15,0
2 3 4 5 6
10:00 12:00 14:00 17:00 23:00/
22:00*
18,0 21,0 21,0 21,0 15,0
12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Montag bis Freitag
2 3 4 5 6
8:30 12:00 14:00 17:00 22:00
18,0 21,0 18,0 21,0 15,0
2
23:00/22:00*
15,0
12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Montag bis Freitag
2 3 4
8:30 17:00 22:00
18,0 21,0 15,0
2 3 4
10:00 12:00 23:00/
22:00*
18,0 21,0 15,0
12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
