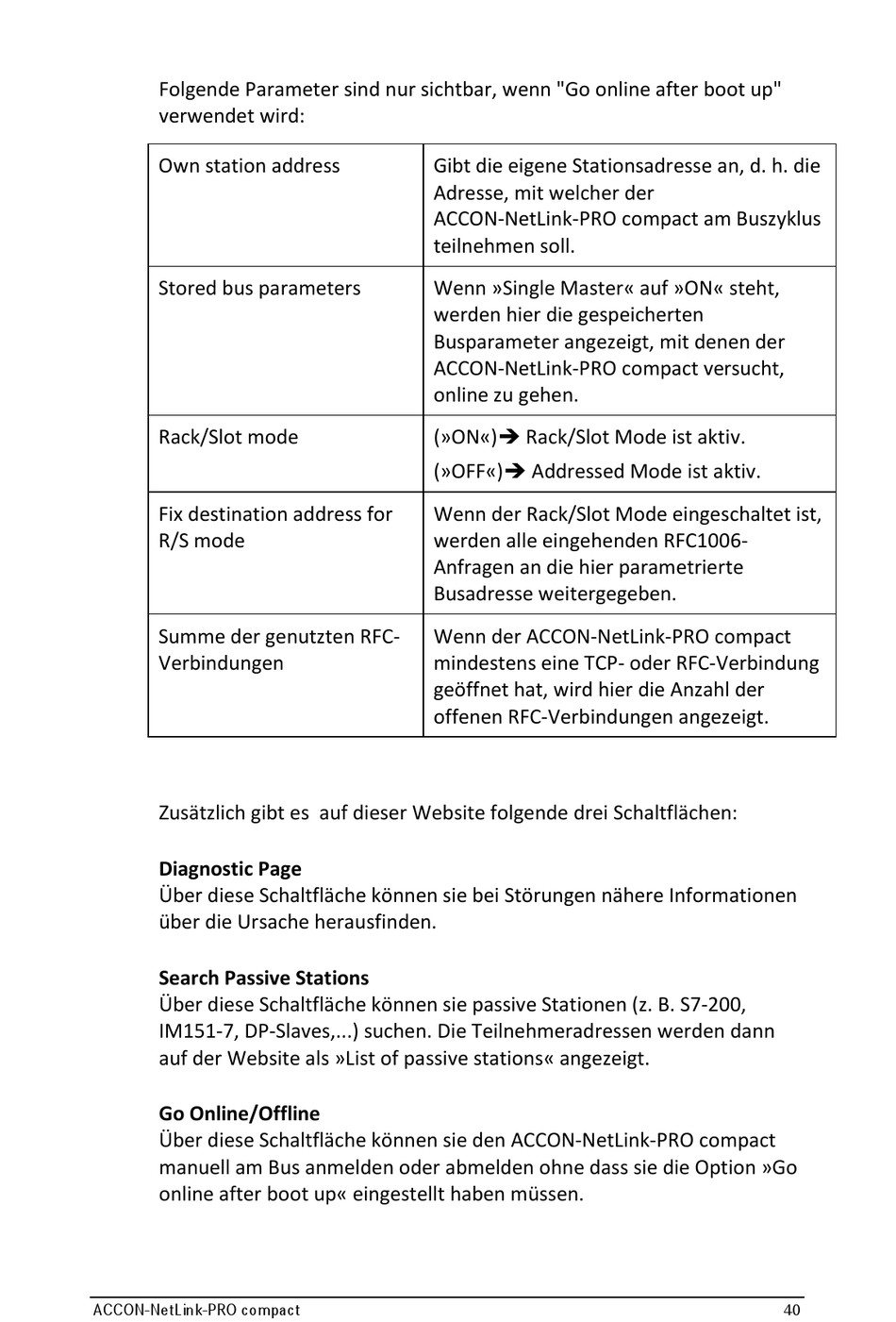

Folgende Parameter sind nur sichtbar, wenn "Go online after boot up"
verwendet wird:
Own station address
Stored bus parameters
Rack/Slot mode
Fix destination address for
R/S mode
Summe der genutzten RFC-
Verbindungen
Zusätzlich gibt es auf dieser Website folgende drei Schaltflächen:
Diagnostic Page
Über diese Schaltfläche können sie bei Störungen nähere Informationen
über die Ursache herausfinden.
Search Passive Stations
Über diese Schaltfläche können sie passive Stationen (z. B. S7-200,
IM151-7, DP-Slaves,...) suchen. Die Teilnehmeradressen werden dann
auf der Website als »List of passive stations« angezeigt.
Go Online/Offline
Über diese Schaltfläche können sie den ACCON-NetLink-PRO compact
manuell am Bus anmelden oder abmelden ohne dass sie die Option »Go
online after boot up« eingestellt haben müssen.
ACCON-NetLink-PRO compact
Gibt die eigene Stationsadresse an, d. h. die
Adresse, mit welcher der
ACCON-NetLink-PRO compact am Buszyklus
teilnehmen soll.
Wenn »Single Master« auf »ON« steht,
werden hier die gespeicherten
Busparameter angezeigt, mit denen der
ACCON-NetLink-PRO compact versucht,
online zu gehen.
(»ON«) Rack/Slot Mode ist aktiv.
(»OFF«) Addressed Mode ist aktiv.
Wenn der Rack/Slot Mode eingeschaltet ist,
werden alle eingehenden RFC1006-
Anfragen an die hier parametrierte
Busadresse weitergegeben.
Wenn der ACCON-NetLink-PRO compact
mindestens eine TCP- oder RFC-Verbindung
geöffnet hat, wird hier die Anzahl der
offenen RFC-Verbindungen angezeigt.
40
