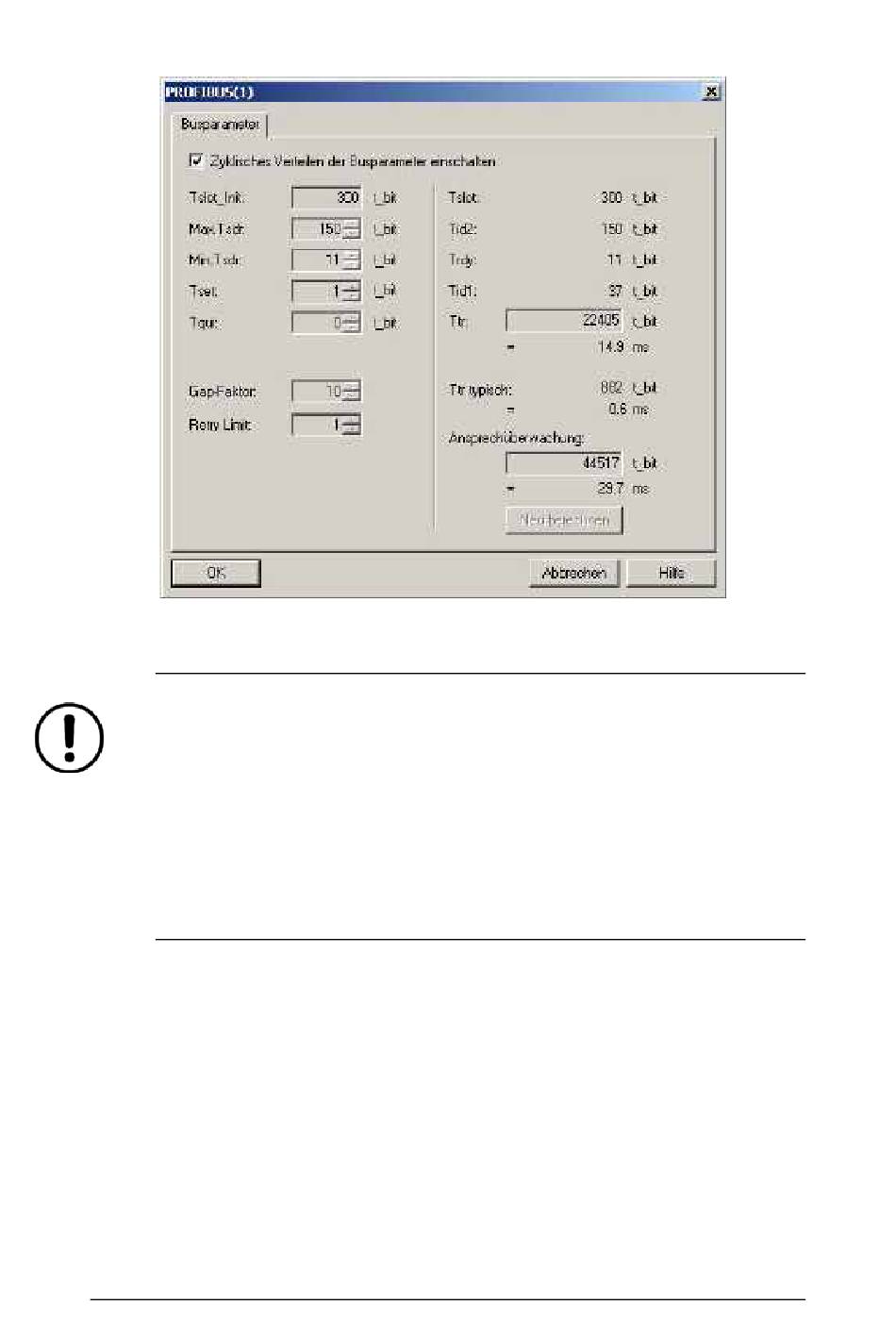

Abbildung 11: Zyklisches Verteilen der Busparameter
Hinweis zum Parameter Ttr Target-Rotation-Time (Soll-Token-
Umlaufzeit):
Beachten Sie dass die Ttr nicht zu niedrig ist. Es kann sonst vorkommen
dass einer der Master am Bus nicht mehr genügend Zeit bekommt um
Datentelegramme zu versenden. In STEP 7 unter NetPro können sie z. B.
feststellen dass sich die Ttr-Zeit, mit jedem weiter hinzugefügten
Master, erhöht. Es gibt z. B. für ein benutzerdfiniertes Profil eine
Empfehlung von Siemens: minimale Ttr = 5000 mal HSA (Höchste
Stations Adresse)
PPI-Kommunikation
Die Konfiguration bei PPI ist prinzipiell gleich wie bei MPI, jedoch ist die
automatische Erkennung der netzbezogenen Parameter bei S7-200-
Steuerungen nicht möglich.
ACCON-NetLink-PRO compact
21
