DELTA LOGIC ACCON-MPI-Modem 56k Benutzerhandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

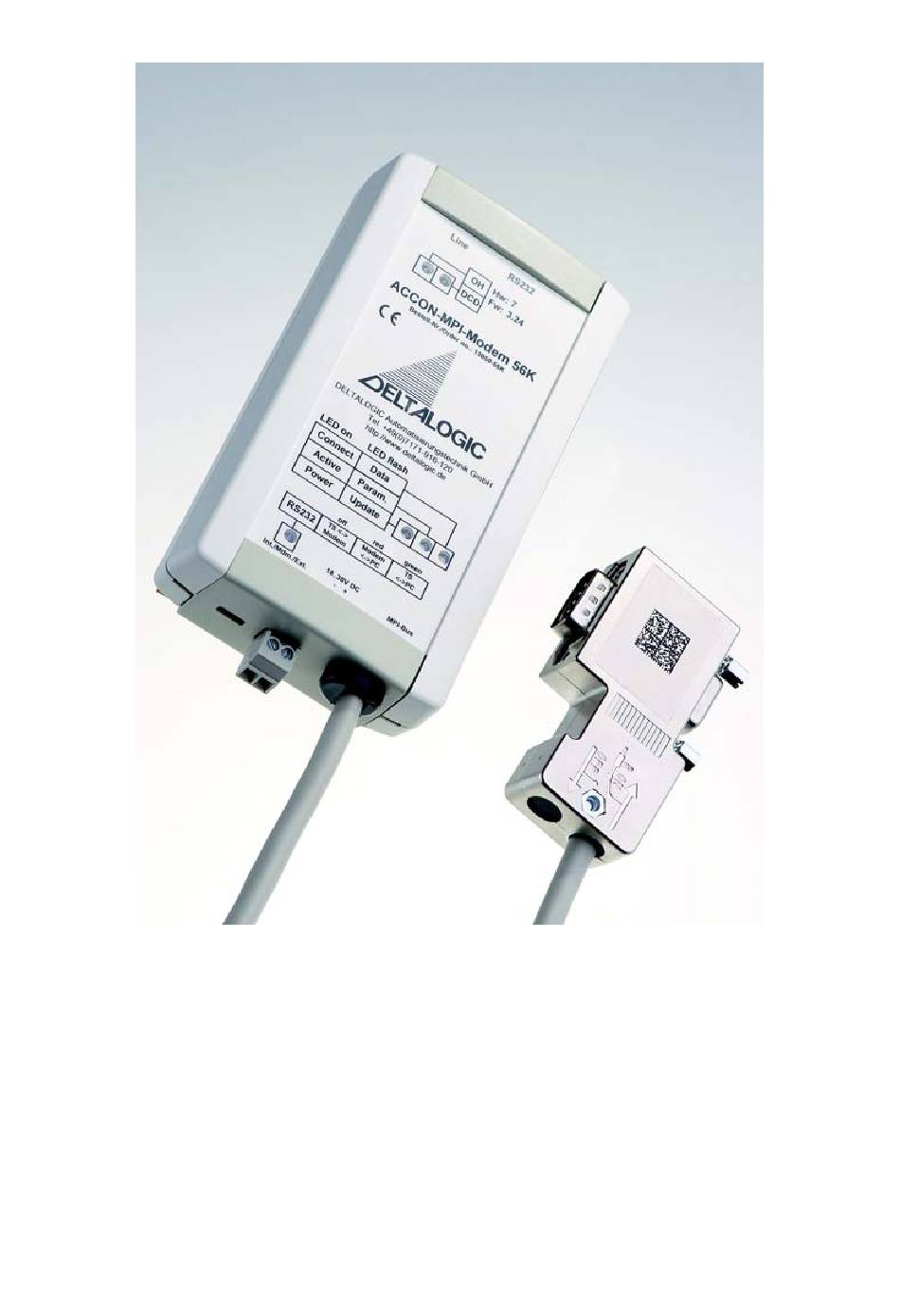

ACCON-MPI-Modem 56k
Benutzerhandbuch
ab Hardware 7-3
Die besten Lösungen zur SPS

Werbung

loading

Verwandte Anleitungen für DELTA LOGIC ACCON-MPI-Modem 56k

Inhaltszusammenfassung für DELTA LOGIC ACCON-MPI-Modem 56k

  • Seite 1 ACCON-MPI-Modem 56k Benutzerhandbuch ab Hardware 7-3 Die besten Lösungen zur SPS...

  • Seite 2: Vorwort

    VORWORT Dieses Handbuch richtet sich an Projektentwickler, Anwender und Monteure, die das ACCON-MPI-Modem 56k nutzen. Dem Anwender sollen die Bedienung des ACCON-MPI- Modem 56k aufgezeigt und die Signalisierungsfunktionen erklärt werden. Dem Monteur sollen alle zur Montage notwendigen Daten bereitgestellt werden. © 1995 - 2008...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS VORWORT ..............1 LEISTUNGSBESCHREIBUNG........3 LIEFERUMFANG ............5 GERÄTEBESCHREIBUNG ......... 6 VORAUSSETZUNGEN FÜR DEN BETRIEB ....9 INBETRIEBNAHME..........11 PARAMETRIERUNG MIT ACCONFIGURATOR ..20 TECHNISCHE DATEN ..........22 ACCON-MPI-Modem 56k...

  • Seite 4: Leistungsbeschreibung

    Adapter unterstützt. Eine Buchse zum Anschluss eines weiteren Teilnehmers, z. B. eines Bediengerätes, ist am Busstecker des ACCON-MPI-Modem 56k vorhanden. Zum Betrieb des ACCON-MPI-Modem 56k mit STEP 7 über eine Modemverbindung ist das TeleService-Optionspaket von Siemens erforderlich. Abbildung 1: Aufbau Die Funktionen »PG_DIAL«...
  • Seite 5 FM35x-Baugruppen können nicht mit dem ACCON-MPI-Modem 56k parametriert werden! Besonderheiten: • Kompakte Bauform • Schnelle Inbetriebnahme • Modem und TS Adapter in einem Gerät • Verwendung als Programmieradapter vor Ort • Montage auf Hutschiene ACCON-MPI-Modem 56k...

  • Seite 6: Lieferumfang

    LIEFERUMFANG • ACCON-MPI-Modem 56k • PC-Anschlusskabel • Hutschienenhalterung • CD mit Parametrier-Software ACCONfigurator • Handbuch • TAE-Anschlusskabel und RJ11-Anschlusskabel Passendes Zubehör finden Sie auf unserer Website www.deltalogic.de. ACCON-MPI-Modem 56k...

  • Seite 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Abbildung 2: ACCON-MPI-Modem 56k RS-232-Schnittstelle für die Kommunikation mit dem PC RJ11-Anschluss zum Verbinden des Gerätes mit einer TAE-Dose Modem LEDs Status LEDs RS-232 LED Schalter zur Wahl der Betriebsart (Mikroschalter) Spannungsversorgungsbuchse zur Versorgung von 24 VDC. Bitte beachten Sie die Polarität.
  • Seite 8 Die sechs LEDs an der Vorderseite des Gerätes informieren über den Betriebszustand des ACCON-MPI-Modem 56k. Hiermit können Fehlerquellen schnell lokalisiert werden. Wird das ACCON-MPI-Modem 56k mit der SPS verbunden, wird nach erfolgreicher Initialisierung des internen Modems eine Verbindung mit dem MPI-Bus aufgenommen. Die Active LED leuchtet dann. Leuchtet die Active LED nicht, hat entweder die Initialisierung des Modems oder die Anmeldung am MPI-Bus nicht funktioniert.
  • Seite 9 Anruf wird durchgeschaltet Verbindung zum Modem ist hergestellt Tabelle 2: Modem LEDs RS-232 LED Das ACCON-MPI-Modem 56k arbeitet direkt mit dem internen Modem. Zur Fernwartung an einen Telefonanschluss anschließen. Die RS-232-Schnittstelle hat keine Funktion. Das interne Modem ist abgeschaltet. Die RS-232- Schnittstelle kann zur GRÜN...

  • Seite 10: Voraussetzungen Für Den Betrieb

    VORAUSSETZUNGEN FÜR DEN BETRIEB Hardware-Voraussetzungen Das ACCON-MPI-Modem 56k ist nach Möglichkeit direkt auf die MPI- Schnittstelle der SIMATIC S7-300- oder S7-400-Steuerung aufzustecken. Ist dies in besonderen Fällen nicht möglich, so ist das ACCON-MPI- Modem 56k separat mit Spannung zu versorgen.
  • Seite 11 Mindestabstand Folgende Mindestabstände sind einzuhalten, damit • das Montieren und Demontieren des ACCON-MPI-Modem 56k möglich ist, ohne andere Anlagenteile demontieren zu müssen. • genügend Platz ist, um alle vorhandenen Schnittstellen und Anschlüsse mit handelsüblichem Zubehör zu verbinden. • Platz für Kabelführungen vorhanden ist.

  • Seite 12: Inbetriebnahme

    Anschließen an das Automatisierungssystem Schließen Sie den 9-poligen SUB-D-Stecker an die MPI-Schnittstelle Ihrer S7-Steuerung an. Wird das ACCON-MPI-Modem 56k mit der SPS verbunden, wird nach erfolgreicher Initialisierung des internen Modems eine Verbindung mit dem MPI-Bus aufgenommen. Die Active LED sollte nach kurzer Zeit leuchten.
  • Seite 13 Modem: Modem-Betrieb (Schalterstellung: »Mdm.«) Wenn sich der Mikroschalter in Stellung »Mdm.« befindet, arbeitet das ACCON-MPI-Modem 56k als externes Analogmodem. Die RS-232 LED leuchtet rot. Abbildung 4: Aufbau Installation des lokalen Modems Haben Sie bereits ein analoges Modem unter Windows installiert, so können Sie dieses in den meisten Fällen für die Fernwartung einsetzen.
  • Seite 14 Beispiel: Einstellen des lokalen Modems Abbildung 5: Einstellungen des lokalen Modems Installation des ACCON-MPI-Modem 56k an der Anlage Montieren Sie das ACCON-MPI-Modem 56k mit den angegebenen Mindestabständen im Schaltschrank. Wenn notwendig, schließen Sie 24 VDC an der Spannungsversorgungs- buchse an. Bitte achten Sie auf die Polarität. Schließen Sie das ACCON- MPI-Modem 56k mit dem TAE- oder RJ11-Anschlusskabel an das Telefonnetz an.
  • Seite 15 Schließen Sie das ACCON-MPI-Modem 56k mit dem mitgelieferten Nullmodemkabel an eine RS-232-Schnittstelle Ihres PCs oder PGs an. Parametrierung mit TeleService Die Einstellungen des ACCON-MPI-Modem 56k werden von der Software festgelegt, mit der die Kommunikati on zum Automatisierungsgerät durchgeführt wird. Zur Programmier-Software STEP 7 wird zusätzlich TeleService von Siemens (ab Version 3.0) benötigt, um die Verbindungen zu verwalten...
  • Seite 16 Über das Menü Extras > Adapter parametrieren in der TeleService- Software können folgende Einstellungen für den internen Adapter und das interne Analogmodem vorgenommen werden. Übertragungsgeschwindigkeit vom internen Adapter zum Modem: Abbildung 7: Serielle Parameter ACCON-MPI-Modem 56k...
  • Seite 17 Modemeinstellungen / Initialisierungs-String Wird das ACCON-MPI-Modem 56k außerhalb Europas eingesetzt, so sollte folgender Init String verwendet werden: AT+GCI=xx;E1L1M1Q0V1&C1S0=1, »xx« steht für den Ländercode aus der Tabelle in Kapitel 8 »Technische Daten«. Einstellen des Ländercodes mit TeleService Wechseln Sie auf die Registerkarte »Modem«.
  • Seite 18 Lautsprecher Ein Rückmeldungen des Modems Ein Rückmeldungen im Klartext &C1 DCD-Signal zeigt vorhandenen Träger an S0=1 Die Zahl 1 steht für die Klingelzeichen bis Rufannahme, z. B. bei S0=3 nimmt das Modem nach drei Klingelzeichen den Anruf entgegen. ACCON-MPI-Modem 56k...
  • Seite 19 Nummer zurück, wenn sich der entsprechende Benutzer anmeldet. Wenn Sie für den Benutzer »ADMIN« eine falsche Rückrufnummer einstellen, können Sie das ACCON-MPI-Modem 56k nicht mehr über eine Fernverbindung parametrieren. Die Rückrufnummer kann in dem Fall nur ACCON-MPI-Modem 56k...
  • Seite 20 »Ja« gelangen Sie zurück in den Einstellungsdialog, um Korrekturen vornehmen zu können. Das ACCON-MPI-Modem 56k ist jetzt fertig parametriert. Stellen Sie den Mikroschalter auf »Int.« und warten Sie, bis die Active LED leuchtet. Ist dies nicht der Fall, so stimmen die Einstellungen des ACCON-MPI- Modem 56k nicht (Fehler in der Regel bei den Buseinstellungen oder dem Init String) und der Fernwartungsbetrieb ist nicht möglich.

  • Seite 21: Parametrierung Mit Acconfigurator

    PARAMETRIERUNG MIT ACCONFIGURATOR Mit ACCONfigurator ist es möglich, das ACCON-MPI-Modem 56k an einem beliebigen Rechner zu parametrieren, ohne dass dort eine zusätzliche Software (z. B. TeleService) installiert sein muss. Das Programm befindet sich auf der DELTALOGIC Automatisierungstechnik- Wählen Sie unter Adapter/Produkt > ...auswählen das ACCON-MPI- Modem 56k aus, stellen Sie den Mikroschalter auf »Ext.«...
  • Seite 22 COM-Port ein, an den das ACCON-MPI-Modem 56k angeschlossen ist. Lesen Sie mit Adapter > Parameter einlesen die aktuellen Einstellungen aus dem ACCON-MPI-Modem 56k aus und tragen Sie Ihre Änderungen ein. Übertragen Sie die neuen Einstellungen durch Betätigen der Schaltfläche »Speichern / Ende« auf das Gerät.

  • Seite 23: Technische Daten

    10 V/m nach EN61000-4-3 Leitungsgebundene HF- 10 V nach EN61000-4-6 Störungen: Klimatische Bedingungen Temperatur Betrieb 0° C bis 60° C Temp. Lagerung/Transport: -20° C bis 60° C Relative Feuchtigkeit Betrieb: 5 % bis 85 % bei 30° C (keine ACCON-MPI-Modem 56k...
  • Seite 24 RTS AS 0V (M5 VDC) n. c. +24 VDC DATA.A RTS PG Tabelle 5: Steckerbelegung RJ11-Pin Bezeichnung Bedeutung 1 - links Durchgeschleifter 2 - Mitte links LB Telefonleitung 3 - Mitte Telefonleitung 4 - rechts Durchgeschleifter Tabelle 6: Steckerbelegung ACCON-MPI-Modem 56k...
  • Seite 25 Eine explizite Einstellung des Landes ist nur für alte Telefonanlagen erforderlich und sinnvoll. Die folgenden Ländercodes sind erst ab der Hardware Version 7-3 gültig! Den HW Stand finden Sie auf der Vorderseite des ACCON-MPI-Modem 56k. Ländercode Ländercode Europa TBR21 FD (Default) Liechtenstein* Ägypten...
  • Seite 26 El Salvador Portugal* Estland Rumänien Finnland* Russland Frankreich* San Marino* Griechenland* Saudi Arabien Großbritannien* Schweden* Guatemala Schweiz* Honduras Senegal Hong Kong Serbien Indien Singapur Indonesien Slowakei Irland* Slowenien Island* Spanien* Israel Sri Lanka Italien* Südafrika ITU/Taiwan Taiwan Japan Thailand ACCON-MPI-Modem 56k...
  • Seite 27 Vietnam Weißrussland Libanon (Belarus) Zypern Tabelle 7: Ländercodes für internes Modem * Die Standard Einstellung TBR21 (FD) gilt für alle öffentlichen Telefonnetze dieser Länder. Eine explizite Einstellung des aufgeführten Ländercodes ist nur für alte TK-Anlagen erforderlich und sinnvoll. ACCON-MPI-Modem 56k...
