Durch einen Klick auf »Eigenschaften« gelangt man zu folgendem
Einstellungsdialog:

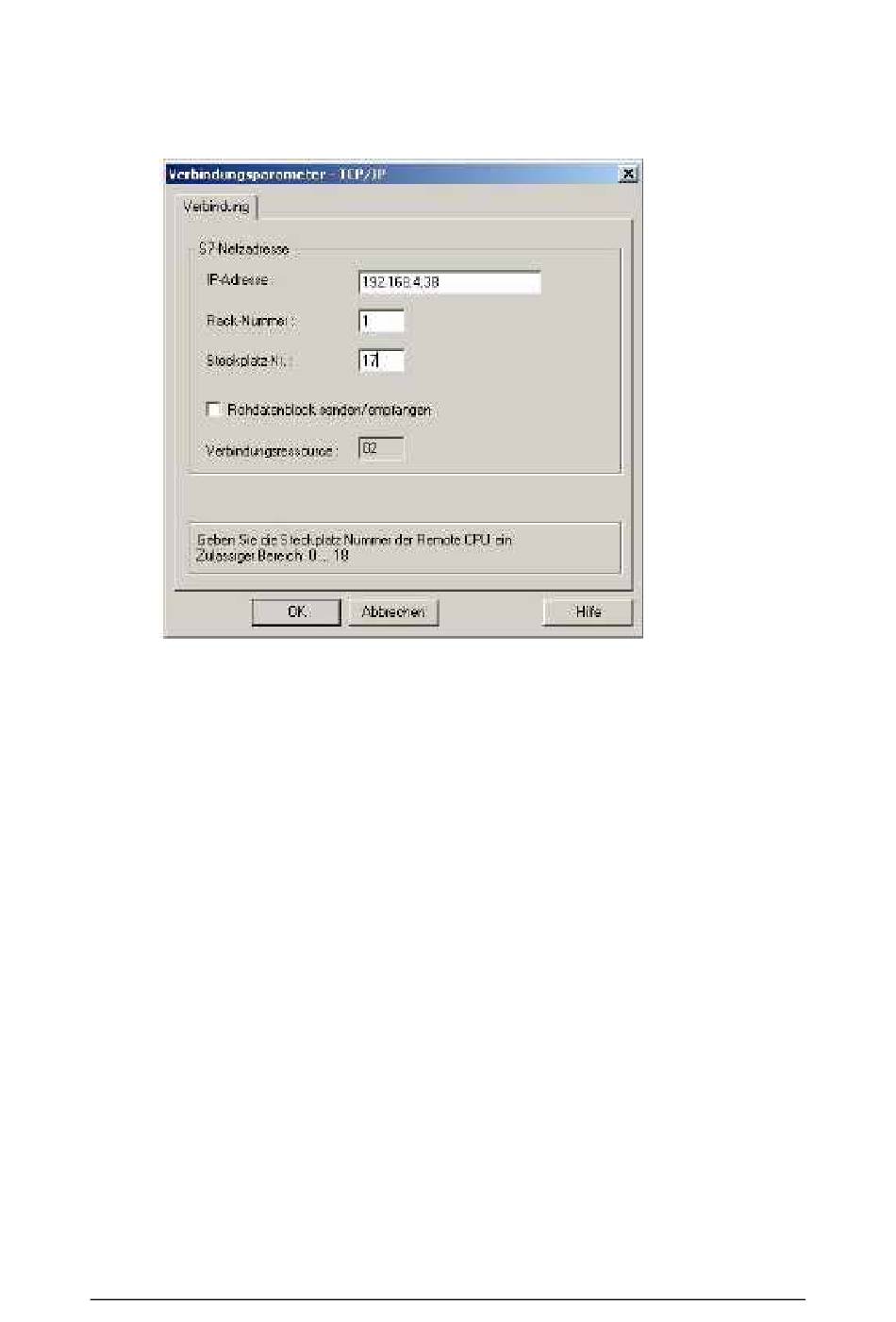

Abbildung 18: Verbindungsparameter TCP/IP
Im vorliegenden Fall hat der ACCON-NetLink-PRO compact die IP-
Adresse 192.168.4.38. Die Ziel-CPU, mit der kommuniziert werden soll,
hat die PROFIBUS-Adresse 49. Es wird der Addressed Mode verwendet,
somit kann der Wert für Rack und Slot der Adress-Umrechnungstabelle
im Kapitel 14 »Anhang« entnommen werden.
Dieser Verbindung muss noch eine Variable zugeteilt werden. Dazu wird
mit einem rechten Mausklick das Kontextmenü der neuen Verbindung
geöffnet und »Neue Variable...« ausgewählt.
ACCON-NetLink-PRO compact
31
