Diagnosefunktion:
Wenn Sie im Dialog PG/PC-Schnittstelle einstellen auf die Schaltfläche
»Diagnose« klicken, wird ein Fenster angezeigt, in dem eine Hardware-
Diagnose der Baugruppe durchgeführt werden kann. Mit der
Diagnosefunktion können Sie folgende Werte ermitteln:
1.
Liste aller erreichbaren Teilnehmer am Bus
2.
Die Busparameter, mit denen sich der ACCON-NetLink-PRO
compact am Bus angemeldet hat

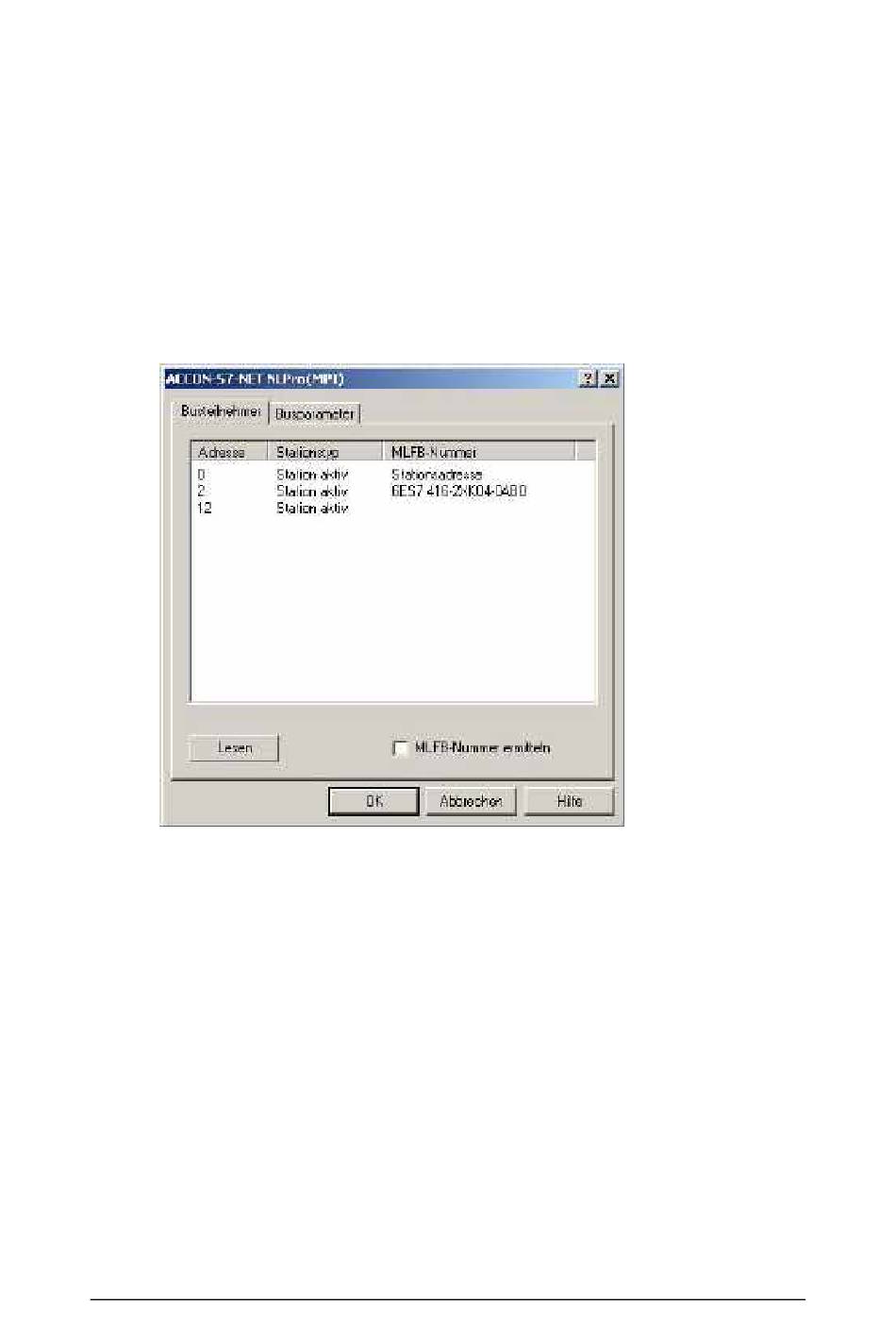

Abbildung 14: Diagnosefunktion
Klicken Sie auf die Schaltfläche »Lesen«, um die Werte zu ermitteln.
Hinweise zu den Busteilnehmern:
Adresse:
Stationstyp:
MLFB-Nummer: Die Bestellnummer des Teilnehmers wird nur
ACCON-NetLink-PRO compact
Busadresse des Teilnehmers
Es gibt aktive (Master) und passive (Slave) Teilnehmer
angezeigt, wenn das Häkchen »MLFB-Nummer
ermitteln« gesetzt ist. Der verwendete ACCON-
NetLink-PRO compact wird als »Stationsadresse«
angezeigt.
24
