TSAP angegeben. Dies ist in der Regel zwei Bytes lang und wird in
Hexadezimal angezeigt. Dieses Feld, bei dem nur ein Byte genutzt wird,
parametriert man wie folgt:
Soll mit der AG-Nummer 2 kommuniziert werden, so ist einzustellen:
Remote TSAP 0202
.
hex
Soll hingegen mit der AG-Nummer 49 kommuniziert werden, so ist
einzustellen: Remote TSAP 0231
.
hex
Im Kapitel 14 »Anhang« befindet sich eine Umrechnungstabelle für die
Remote TSAP-Werte. Zur Vereinfachung kann die Formel »Rack * 32 +
Slot = Adresse« angewendet werden.

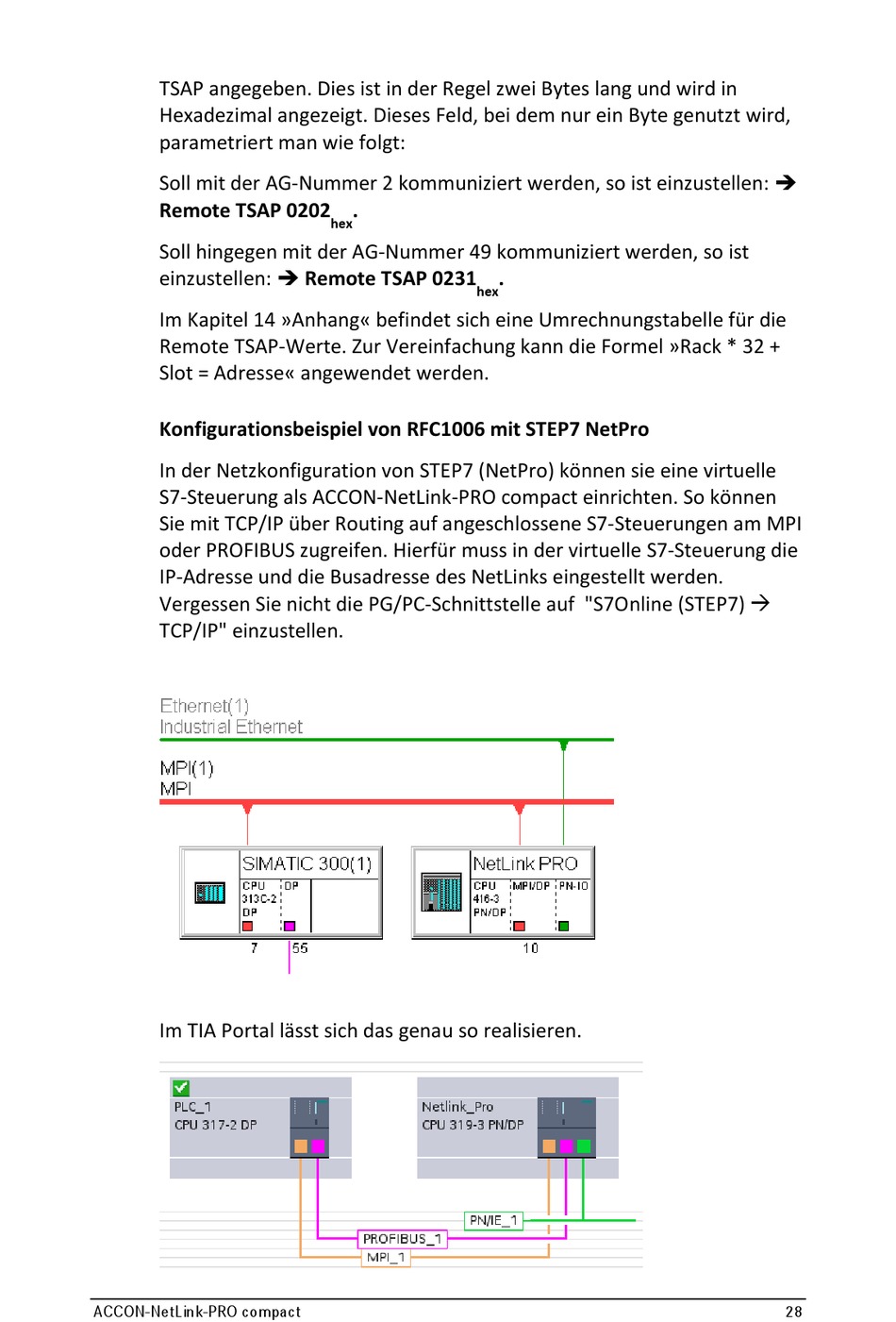

Konfigurationsbeispiel von RFC1006 mit STEP7 NetPro
In der Netzkonfiguration von STEP7 (NetPro) können sie eine virtuelle
S7-Steuerung als ACCON-NetLink-PRO compact einrichten. So können
Sie mit TCP/IP über Routing auf angeschlossene S7-Steuerungen am MPI
oder PROFIBUS zugreifen. Hierfür muss in der virtuelle S7-Steuerung die
IP-Adresse und die Busadresse des NetLinks eingestellt werden.
Vergessen Sie nicht die PG/PC-Schnittstelle auf "S7Online (STEP7)
TCP/IP" einzustellen.
Im TIA Portal lässt sich das genau so realisieren.
ACCON-NetLink-PRO compact
