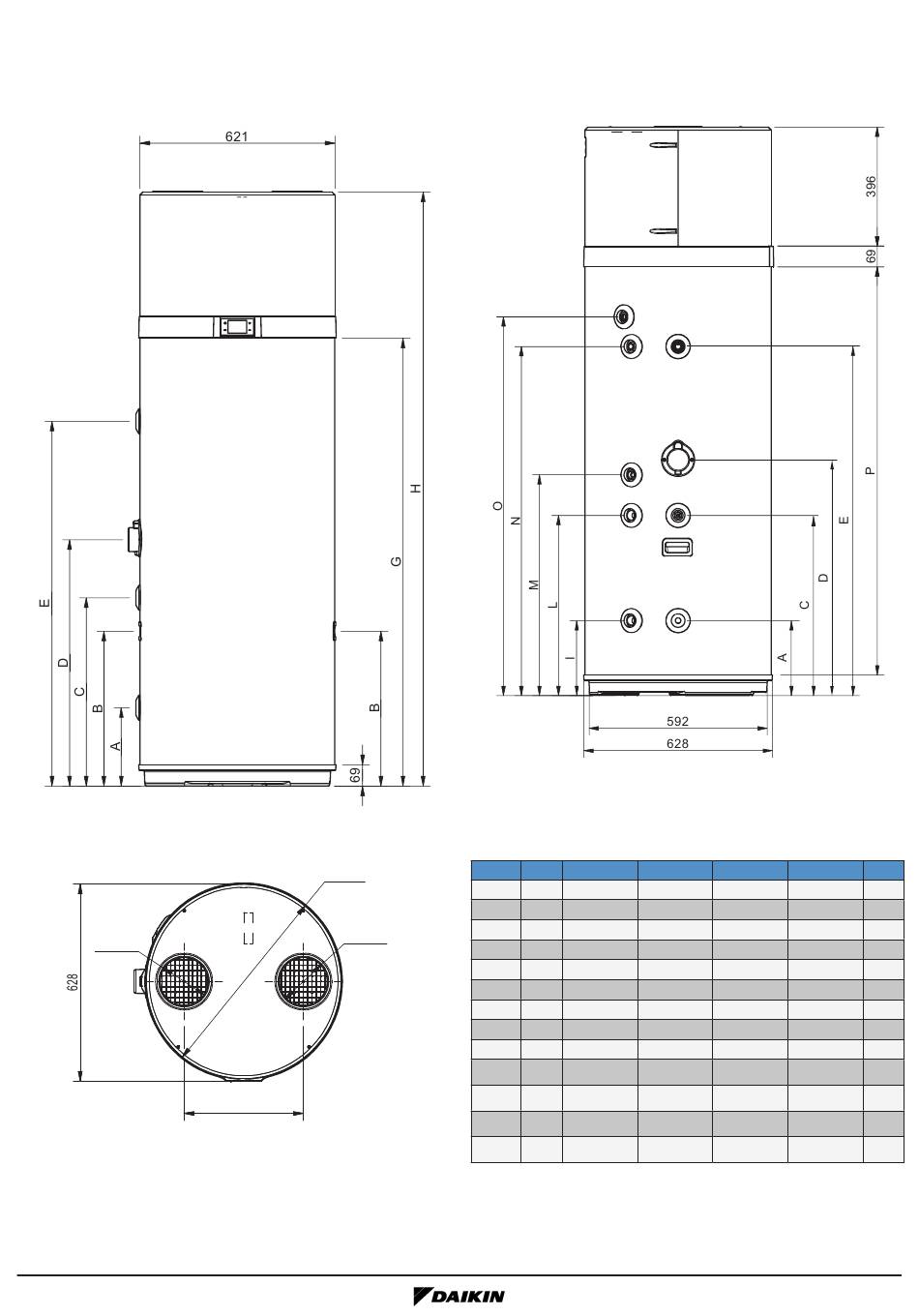

4.1 Abmessungsdaten

160
Ø
Benutzer-, Installations- und Wartungshandbuch
Abb. 4
620
Ø
160
Ø
380
Abb. 6
MODELL Ø EKHHE200PCV3 EKHHE260PCV3 EKHHE200CV3 EKHHE260CV3 UM
A
1"G 250
B - 490
C 1/2"G 600
D - 705
E 1"G 876,5
G
- 1142
H - 1607
I 3/4"G 250
L
3/4"G 599
M 3/4"G 705
N 3/4"G 877
O* 1/2"G 976
P - 1073
*O - Auslassanschluss im Kunststoffmaterial
Abb. 5
250 250 250
493 / /
600 600 600
785 705 785
1162 876,5 1162
1427 1142 1427
1892 1607 1892
250 / /
600 / /
735 705 735
1162 877 1162
1261 976 1261
1358 1073 1358
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
