Eberle FIT 3L Bedienungs- Und Installationsanleitung

Bedienungs- und
Installationsanleitung
Raumtemperaturregler mit
Begrenzer FIT 3L
1 Funktionsprinzip
Der programmierbare Thermostat FIT ermöglicht es,
Schaltzeiten (bis zu 9 je Tag) und Temperaturen entsprechend
den persönlichen Gewohnheiten einzustellen. Nach der
Installation zeigt der Regler automatisch die aktuelle Uhrzeit
und Raumtemperatur. In der Betriebsart Automatik (AUTO)
wird die Heizung automatisch nach den Schaltzeiten und
Temperaturen geregelt, die in Programm 1 eingestellt sind
(siehe 8.). Die Temperatur wird geregelt in Abhängigkeit von
der Raumtemperatur, die Bodentemperatur wird begrenzt
(vom Fernfühler gemessen). Die Heizung wird eingeschaltet,
wenn die Raum-Temperatur unter den eingestellten Wert
sinkt. Bei Funktionseinstellung „Temperaturgrenzen Min" wird
ge heizt, wenn die Bodentemp. den eingestellten Min-Wert
unterschreitet. Dies erfolgt auch wenn die Raumtemperatur
zu hoch ist. Bei Funktionseinstellung „Temperaturgrenzen
Max" wird ab geschaltet, wenn die Bodentemp. den einge-
stellten Max-Wert überschreitet. Dies erfolgt auch wenn die
Raumtemperatur zu niedrig ist.
2 Installation
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet
und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser
Anleitung installiert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten. Um Schutzklasse II zu
erreichen, müssen entsprechende Installationsmaßnahmen
ergriffen werden. Dieses unabhängig montierbare elektro-
nische Gerät dient der Regelung der Temperatur aus-
schließlich in trockenen und geschlossenen Räumen, mit
üblicher Umgebung. Das Gerät entspricht EN 60730, es
arbeitet nach der Wirkungsweise 1C.
3 Verwendung
Der elektronische Raumtemperaturregler FIT 3L kann verwen-
det werden zur Raumtemperaturregelung in Verbindung mit:
• elektrischer Fußbodenheizung (wenn die Bodentemperatur
auf einen maximalen Wert begrenzt werden muß)
• Warmwasser-Fußbodenheizungen in Verbindung mit elek-
trothermischen Stellantrieben.
Zur Ermittlung der Bodentemperatur wird der Fernfühler
F 193 720 benötigt.
4 Eigenschaften
• Einzeilige Textanzeige zur vereinfachten Bedienung
• Hintergrundbeleuchtung
• Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)
• automatische Sommer-Winterzeitumschaltung
• max 9 Schaltzeiten pro Tag (je Tag verschieden)
• Voreingestellte und anpassbare Zeitprogramme
• Optimum-Start (Temperatur wird zur eingestellten Zeit
erreicht)
• Programmierbar bei abgenommenem Bedienteil
• Abschaltfunktion, Taste für 10 Sek drücken
V
• Urlaubsfunktion mit Datumsangabe (Urlaub von....bis)
• Kurzzeit-Timer (Party) für stundenweise Änderung der
Temperatur
• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die
letzten 2 Tage, -Woche, -Monat, -Jahr
• Energiekosten pro Stunde einstellbar
• Frostschutz
• Einstellbereich der Temperatur begrenzbar
• Unbefugtensicherung
• Bedienersprachen einstellbar
• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)
• Wiedereinschaltverzögerung der Heizung
• Ventilschutz
• Anpassung an Ventile stromlos geschlossen/offen
5. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau
in Unterputzdose Ø 60 mm ("55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter Folge
Achtung!
Montage nur in nichtleitenden
(Plastik) Unterputzdosen.
Elektrischer Anschluss
468 931 003 590-1
Achtung: Leitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für Massivleiter, Querschnitt 1 bis 2,5 mm
Anschluss des Fernfühlers

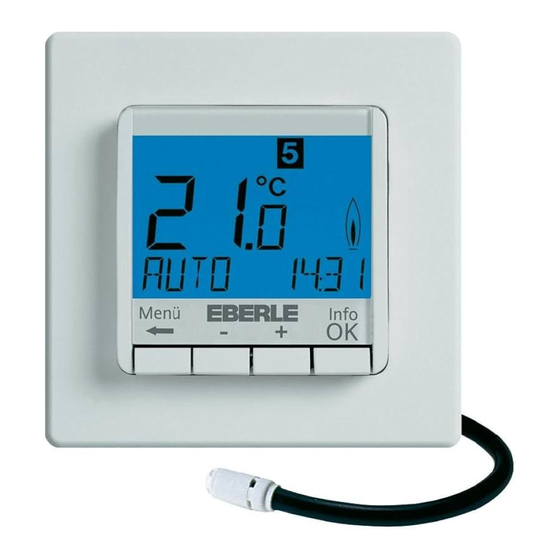

aktueller Tag
Zum Betrieb des FIT 3L ist ein Fernfühler notwendig. Dieser
Fühler sollte so montiert werden, dass die zu regelnde
aktuelle Raum- Temperatur richtig erfasst werden kann. Der Fühler sollte in
Temperatur einem Schutzrohr verlegt werden. Dies erleichtert einen spä-
teren Austausch. Der Fernfühler kann mit einer 2-adrigen
Es wird geheizt
Leitung für 230 V bis ca. 50 m verlängert werden. Enge
(Blinkt wenn Unter -
Parallelführung mit Netzleitungen z. B. im Kabelkanal, ist zu
teil nicht verfügbar
vermeiden.
(abgezogen, ohne
Spannung))
Achtung!
Hilfe Text
Die Fühlerleitungen führen Netzspannung.
Betriebsart AUTO
aktuelle Zeit 14:31
6 Technische Daten
Bestellbezeichnung
Spannungsversorgung
Temperatur-Einstellbereich
Temperaturanzeige
Ausgang
Schaltstrom
Ausgangssignal
PWM-Zykluszeit
Minimale Schaltzeit
Leistungsaufnahme
Ganggenauigkeit
Gangreserve
Fernfühler
Umgebungstemperatur
Lagerung
Bemessungs-Stoßspannung
Temperatur für die
Kugeldruckprüfung
Spannung und Strom
für Zwecke der EMV-
Störaussendungsprüfungen
Schutzart
Schutzklasse
Softwareklasse
Verschmutzungsgrad
Gewicht (mit Fernfühler)
7 Schaltbild / Maße
N
L
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Fernfühler F 193 720
Zum Einführen oder Entfernen eines flexi-
blen Drahtes den Betätiger eindrücken.
Die Drähte müssen so montiert werden, daß der Plastik -
streifen als Isolation zur Befestigungsschraube wirkt.
2
FIT 3L
230 V AC 50 HZ (195...253 V)
5 °C ... 30 °C; in 0,5 °C Schritten
0,1 °C Schritte
Relais Schließer, potential-gebunden
10mA ... 10(4)A, 230 V~
Pulsweitenmodulation (PWM)
oder 2-Punkt (Ein/Aus)
einstellbar
10 Minuten
~ 1,2 W
< 4 Min / Jahr
~ 10 Jahre
F 193 720, Länge 4m, kann bis
50m verlängert werden.
Betrieb 0 °C bis 40 °C (ohne Betauung)
-20 °C bis 70 °C (ohne Betauung)
4 kV
115 °C
230 V, 0,1 A
IP 30
II (siehe Achtung)
A
2
~ 280 g
230 V~ 50 Hz
Last /
Load
N N L
Sensor
8. Voreingestellte Programme
Der Regler verfügt über 3 voreingestellte Zeit- und
Temperaturprogramme. Als Stan dard ein stellung ist Programm
1 eingestellt (siehe unten). Falls dieses Programm den
Vorstellungen entspricht, brauchen keine Änderungen vorge-
nommen werden.
Zur Auswahl eines anderen Programms
9. G1 (Programm wählen)
Programm 1
Montag bis Freitag
Schaltzeit 1 2 3
Uhrzeit 06:00 08:30 12:00 14:00 17:00
Temperatur °C 21,0 18,0 21,0 18,0
Samstag und Sonntag
Schaltzeit 1 2 3
Uhrzeit 07:00 10:00 12:00 14:00 17:00 23:00/22:00*
Temperatur °C 21,0 18,0 21,0 21,0
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h
*23:00/22:00 = 23:00 für Samstag
Programm 2
Montag bis Freitag
Schaltzeit 1 2 3
Uhrzeit 06:00 08:30 12:00 14:00 17:00
Temperatur °C 21,0 18,0 21,0 18,0
Samstag und Sonntag
Schaltzeit 1
Uhrzeit 07:00
Temperatur °C 21,0
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h
*23:00/22:00 = 23:00 für Samstag
Programm 3
Montag bis Freitag
Schaltzeit 1 2
Uhrzeit 06:00 08:30
Temperatur °C 21,0 18,0
Samstag und Sonntag
Schaltzeit 1 2
Uhrzeit 07:00 10:00
Temperatur °C 21,0 18,0
Mo – Fr
Sa – So
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h
*23:00/22:00 = 23:00 für Samstag
Hinweise zum Programmieren
• Die Einstellfunktionen beenden sich automatisch 3 Minuten
nach dem letzten Tastendruck, ohne zu speichern
Sie kehren in die vorher aktive Betriebsart zurück
(AUTO, MAN, URLAUB, TIMER, ZUHAUSE)
• Eingabe eines Code: mit + – den Wert einstellen -> OK
• Bei den Benutzer- und Installateur-Einstellungen werden
beim Aufrufen der Menüpunkte die Kapitelnummern der
Anleitung angegeben z.B. G1 für „Programm wählen" oder
H2 für „Regelungs-Art"
• In der Reihenfolge der Nummern können Lücken vor -
kommen
Fehlerbeseitigung
1. Es wird zu spät warm:
a. Stimmen die programmierten Schaltzeiten und die
Uhrzeit?
b. Ist „optimum Start" eingeschaltet? (siehe H7)
Hatte der Regler genügend Zeit (einige Tage),
die Daten des Raumes zu ermitteln?
c. war Sommer/Winterzeit Umschaltung (siehe G5)
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz eingeschaltet? (siehe G6)
3. Der Einstellbereich der Temperatur ist begrenzt:
Ist die Temperaturbegrenzung eingestellt (siehe G7)
4. Die Temperaturanzeige ändert sich nicht:
ist Anzeige der Solltemperatur aktiviert (siehe G10)
5. Der Raum wird zu langsam warm:
Die Bodentemperatur wird ggf. durch den Max-Begrenzer
limitiert (siehe H3)
6. Die Raumtemperatur wird zu warm:
Die Bodenteperatur wird ggf. durch den Min-Begrenzer
angehoben (siehe H3)
4 5 6
22:00
21,0 15,0
4 5 6
21,0 15,0
18:00 h 20:00 h 22:00 h
4 5 6
22:00
21,0 15,0
2
23:00/22:00*
15,0
18:00 h 20:00 h 22:00 h
3 4
17:00 22:00
21,0 15,0
3 4
12:00 23:00/22:00*
21,0 15,0
18:00 h 20:00 h 22:00 h
