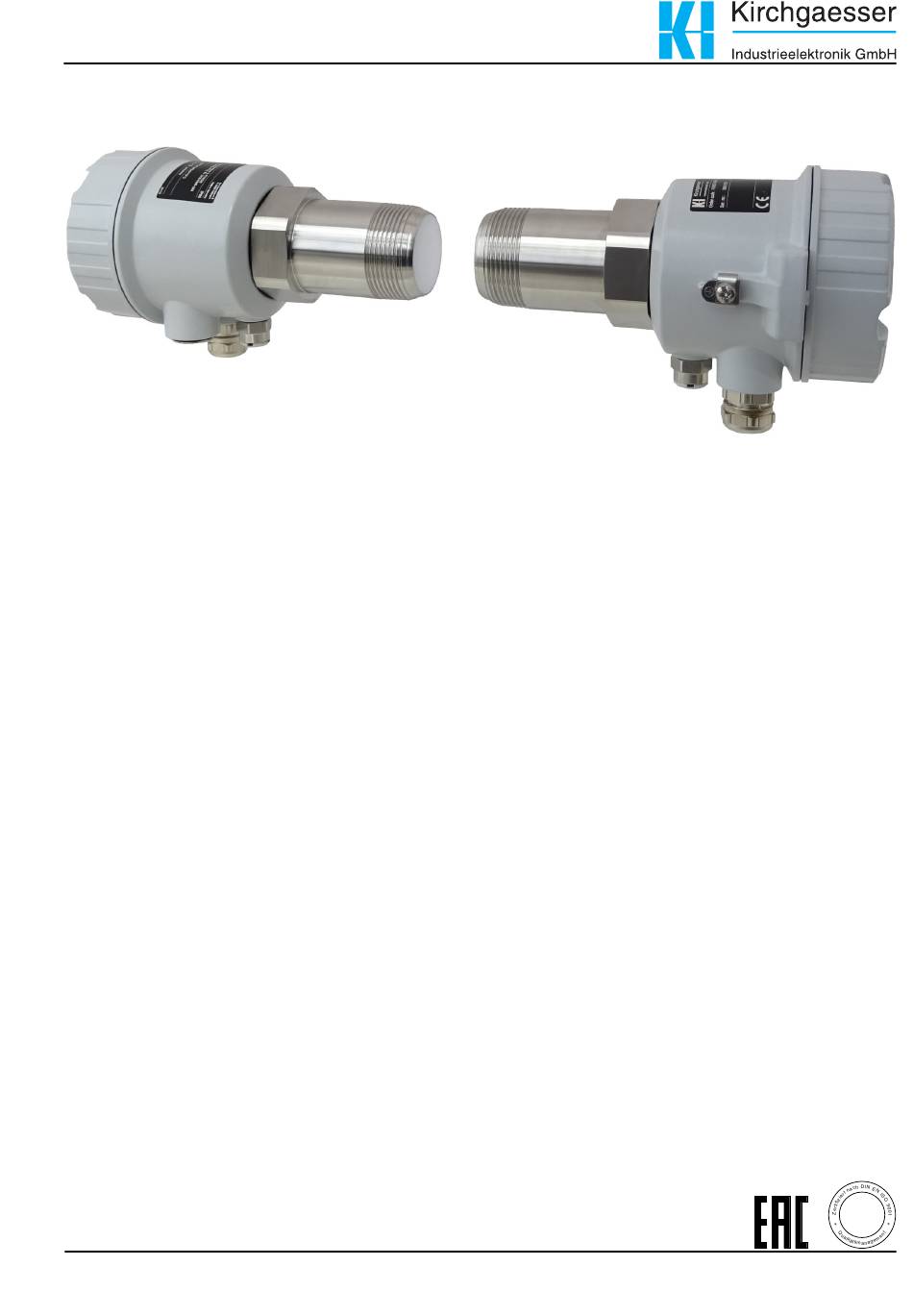

Mikrowellenschranke FDR57/FQR57
►
Die Mikrowellenschranke nutzt ein berührungslos detektierendes Verfahren. Sie kann in Behäl-
tern, Rohrleitungen, Schächten oder an Freifallschächten montiert werden. Bei nichtmetallischen
Behältermaterialien ist eine Messung von außen möglich.
►
Geeignet als Füllstandgrenzschalter für Schüttgüter aller Art und Flüssigkeiten, für Stückgut (wie
Säcke oder Kisten) zu Kontroll- und Zählzwecken und Auswertung von Ansatzbildung.
►
Optional kann eine Überwachung der Schüttgutbewegung (Bewegung / keine Bewegung) erfol-
gen.
►
Typische Einsatzbereiche und Schüttgüter sind:
• Baustoffindustrie: Zement, Gips, Holzspäne etc.
• Chemische Industrie: Dünger, Kunststoffpulver und Granulat
• Nahrungsmittelindustrie: Kaffee, Tee, Tabak, Tierfutter etc.
• Energieerzeugung: Kohle, Kohlenstaub, Flugasche, Koks etc.
►
Der zugehörige Prozesstransmitter mit Steuereinheit FTR525 stellt die Versorgungsspannung für
die Mikrowellenschranke zur Verfügung, über ihn erfolgt die gesamte Bedienung und Parametrie-
rung.
►
Detektionsbereich bis 100 m (Grenzstand) bzw. 10 m (Schüttgutbewegungsdetektion)
►
Prozesstemperaturen bis +70 °C (+158 °F) bzw. +450 °C (+842 °F) mit optionalem Hochtempera-
turadapter
►
Prozessdruck bis zu 680 kPa (6,8 bar) absolut bzw. 2,1 MPa (21 bar) absolut mit optionalem
Hochdruckadapter
►
Einsatz im Ex-Bereich (Staub und Gas): ATEX und IECEx
►
Zertifiziert nach EAC (Ex-freier Bereich)
►
Einsetzbar auch in schwierigen Anwendungen, wo andere Messverfahren versagen
►
Frontbündige Montage, berührungslose Installation möglich
►
Einfache Montage durch R 1½, 1½ NPT oder G 1½ Gewinde oder optionalen Prozessadaptern
►
Um 360 ° drehbares Elektronikgehäuse (optimale Ausrichtbarkeit nach dem Einbau)
►
Einfacher elektrischer Anschluss bei Verwendung der Steckverbinder
(wahlweise mit passenden Gegensteckern oder vorkonfektionierten
Anschlussleitungen)
