6.4.4
Betrieb mit Magnetventilen
Bei der Steuerung K-Pilot 14.5 werden vier Würfelstecker zum Anschluss der Magnetventile an die
Steuerung anschlussfertig mitgeliefert, so dass sie nur noch auf die entsprechenden Ventile aufgesteckt
werden müssen.
Die Würfelstecker sind mit „BEL" für Belüftung, „BES" für Beschickung, „KW" für Klarwasserabzug und
„ÜSS" für Überschussschlammabzug gekennzeichnet.
Die erforderliche Einstellung der Steuerung finden Sie bei der Anleitung für das jeweilige Verfahren.

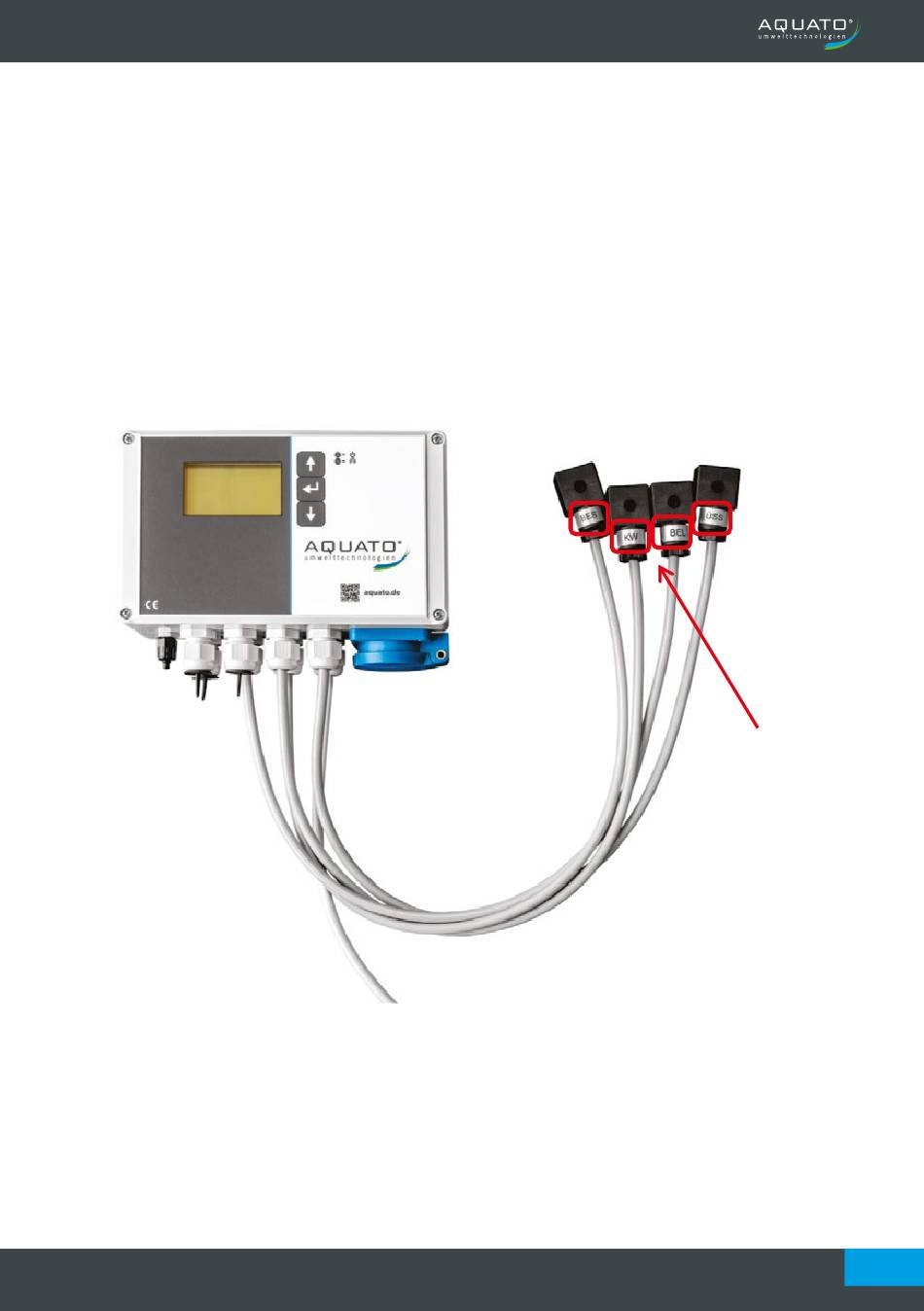

Abbildung 12: K-Pilot 14.5 mit Würfelsteckern zum Anschluss der Magnetventile
®
Bedienungsanleitung AQUATO
Kennzeichnung der
Würfelstecker
K-Pilot 14.5
Seite 31
