Szerelési útmutató – kizárólag szakembereknek

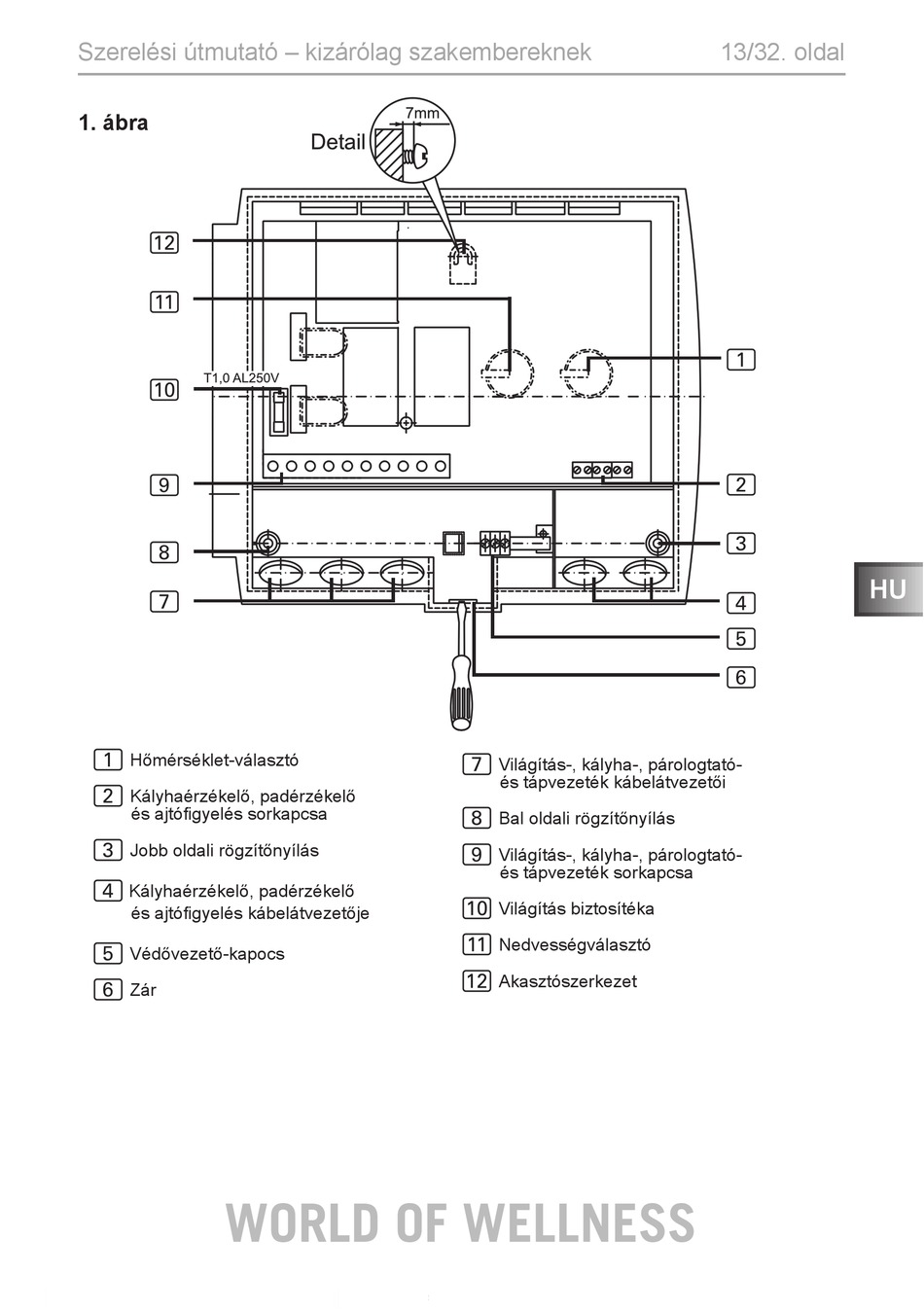

1. ábra
c
b
a
9
8
7
Hőmérséklet-választó
1
Kályhaérzékelő, padérzékelő
2
és ajtófigyelés sorkapcsa
Jobb oldali rögzítőnyílás
3
Kályhaérzékelő, padérzékelő
4
és ajtófigyelés kábelátvezetője
Védővezető-kapocs
5
Zár
6
WORLD OF WELLNESS
Világítás-, kályha-, párologtató-
7
és tápvezeték kábelátvezetői
Bal oldali rögzítőnyílás
8
Világítás-, kályha-, párologtató-
9
és tápvezeték sorkapcsa
Világítás biztosítéka
a
Nedvességválasztó
b
Akasztószerkezet
c
