Monteringsanvisning endast för fackpersonal

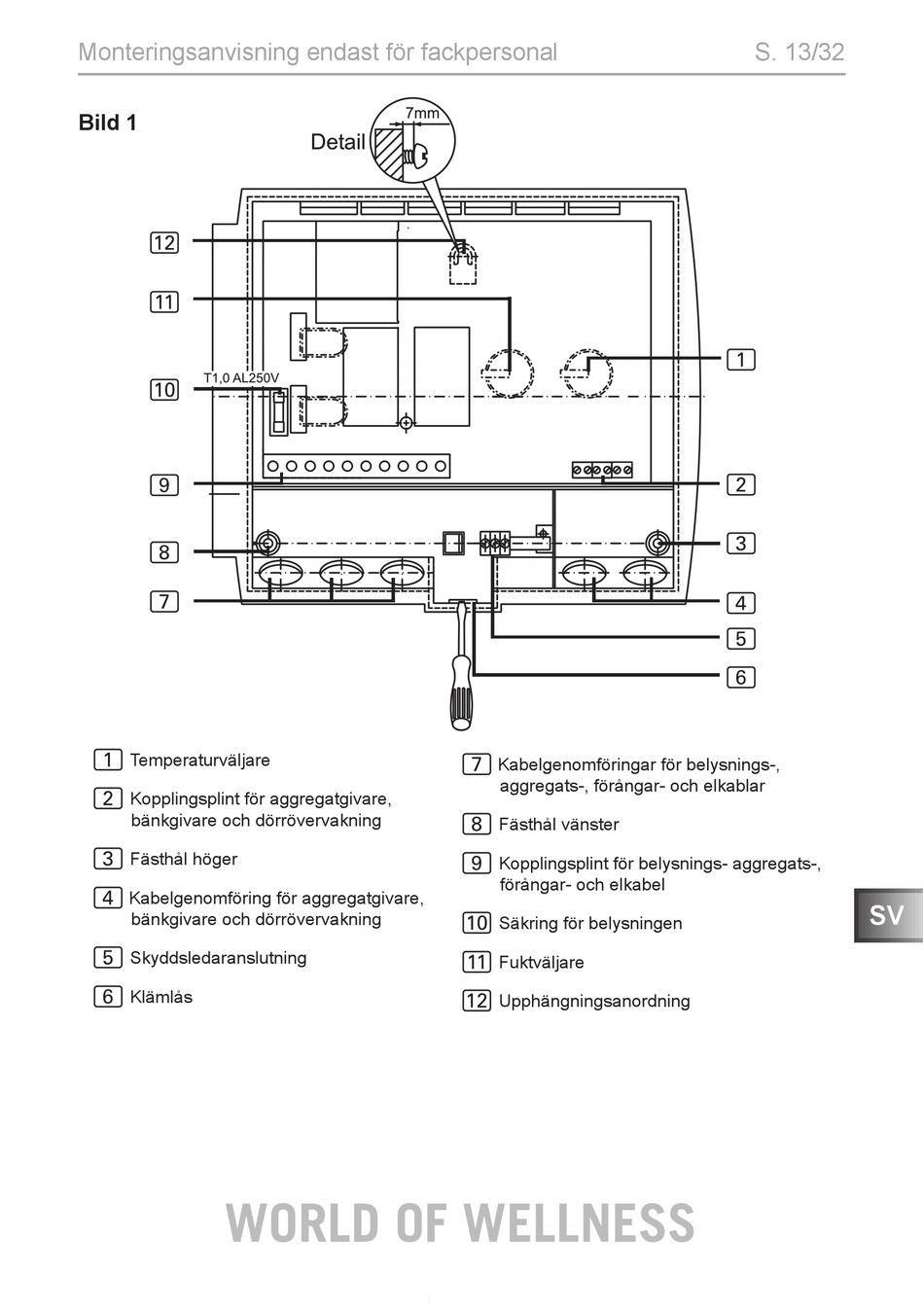

Bild 1
c
b
a
9
8
7
Temperaturväljare
1
Kopplingsplint för aggregatgivare,
2
bänkgivare och dörrövervakning
Fästhål höger
3
Kabelgenomföring för aggregatgivare,
4
bänkgivare och dörrövervakning
Skyddsledaranslutning
5
Klämlås
6
WORLD OF WELLNESS
Kabelgenomföringar för belysnings-,
7
aggregats-, förångar- och elkablar
Fästhål vänster
8
Kopplingsplint för belysnings- aggregats-,
9
förångar- och elkabel
Säkring för belysningen
a
Fuktväljare
b
Upphängningsanordning
c
S. 13/32
1
2
3
4
5
6
