Monteringsanvisning endast för fackpersonal

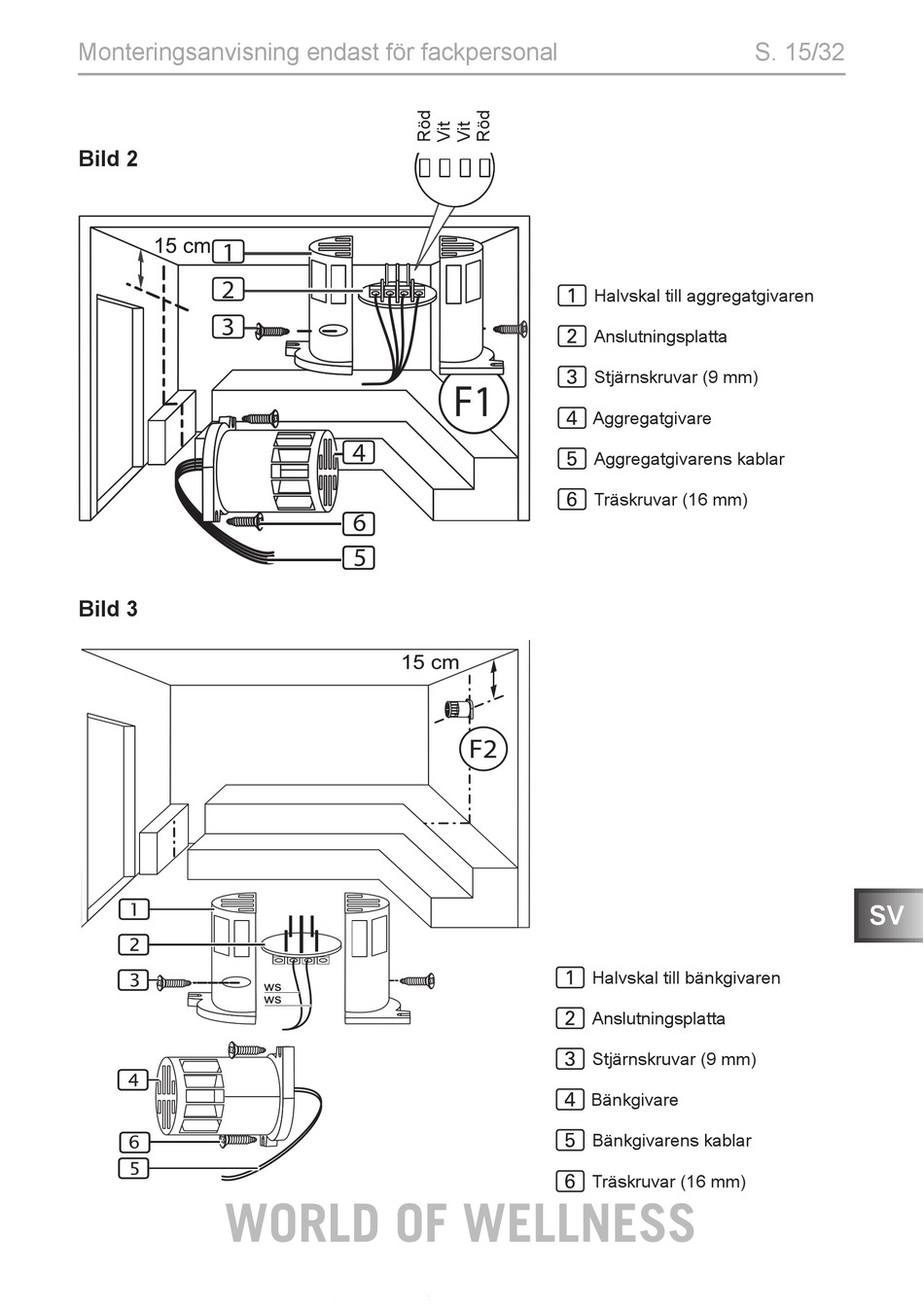

Bild 2
1
2
3
Bild 3
WORLD OF WELLNESS
F1
4
6
5
Halvskal till aggregatgivaren
1
Anslutningsplatta
2
Stjärnskruvar (9 mm)
3
Aggregatgivare
4
Aggregatgivarens kablar
5
Träskruvar (16 mm)
6
Halvskal till bänkgivaren
1
Anslutningsplatta
2
Stjärnskruvar (9 mm)
3
Bänkgivare
4
Bänkgivarens kablar
5
Träskruvar (16 mm)
6
