Sentiotec K3-9-N Gebrauchsanleitung Seite 143

Montagehandleiding uitsluitend voor vakpersoneel

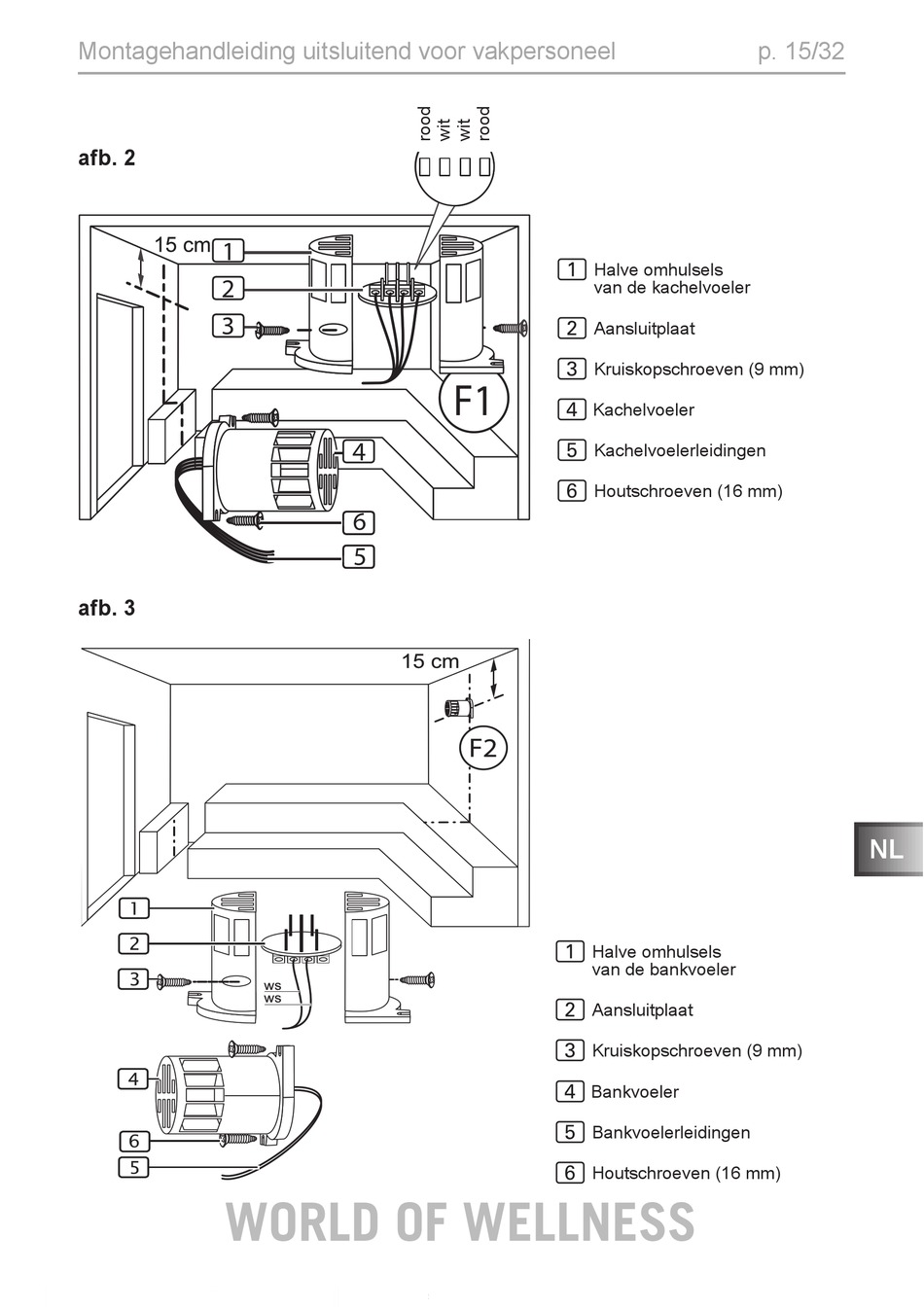

afb. 2
1
2
3
afb. 3
WORLD OF WELLNESS
F1
4
6
5
Halve omhulsels
1
van de kachelvoeler
Aansluitplaat
2
Kruiskopschroeven (9 mm)
3
Kachelvoeler
4
Kachelvoelerleidingen
5
Houtschroeven (16 mm)
6
Halve omhulsels
1
van de bankvoeler
Aansluitplaat
2
Kruiskopschroeven (9 mm)
3
Bankvoeler
4
Bankvoelerleidingen
5
Houtschroeven (16 mm)
6
