Navodila za montažo - strokovno osebje

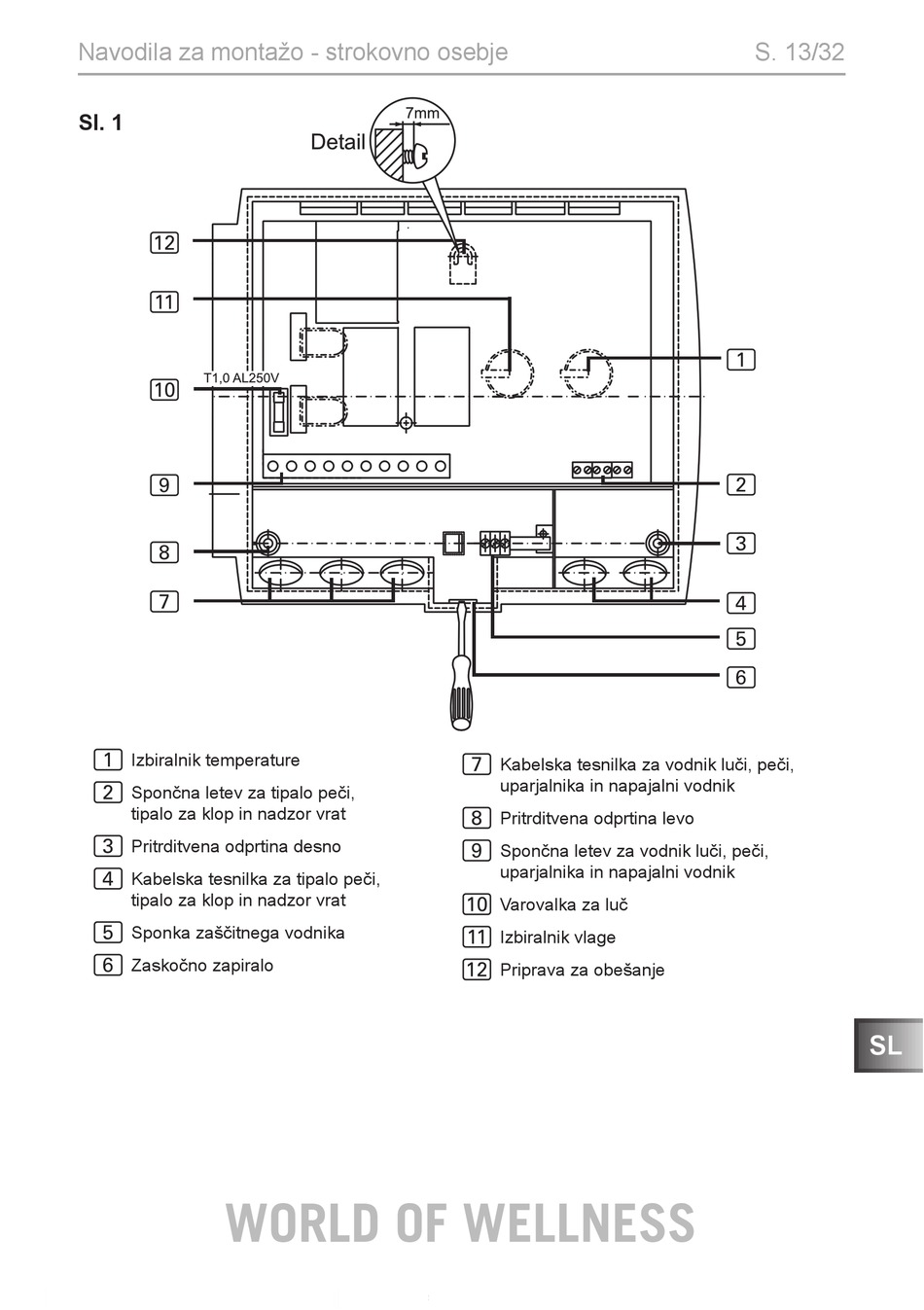

Sl. 1
c
b
a
9
8
7
Izbiralnik temperature
1
Spončna letev za tipalo peči,
2
tipalo za klop in nadzor vrat
Pritrditvena odprtina desno
3
Kabelska tesnilka za tipalo peči,
4
tipalo za klop in nadzor vrat
Sponka zaščitnega vodnika
5
Zaskočno zapiralo
6
WORLD OF WELLNESS
Kabelska tesnilka za vodnik luči, peči,
7
uparjalnika in napajalni vodnik
Pritrditvena odprtina levo
8
Spončna letev za vodnik luči, peči,
9
uparjalnika in napajalni vodnik
Varovalka za luč
a
Izbiralnik vlage
b
Priprava za obešanje
c
S. 13/32
1
2
3
4
5
6
