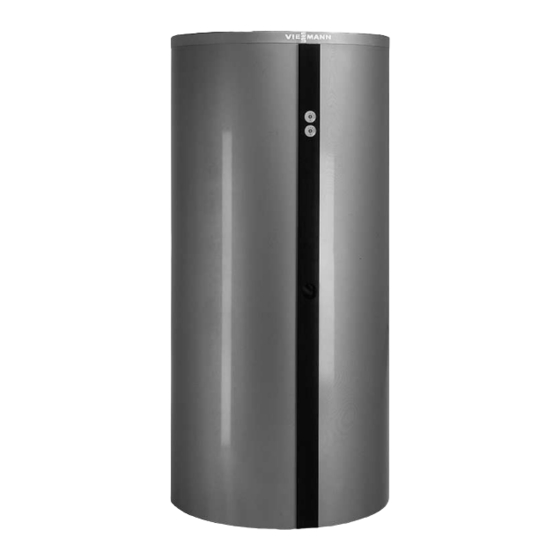

Viessmann VITOCELL 340-M Montage- Und Serviceanleitung
Heizwasser-pufferspeicher mit trinkwassererwärmung, 400 l
Vorschau ausblenden
Andere Handbücher für VITOCELL 340-M:
- Montageanleitung (44 Seiten) ,
- Montage- und serviceanleitung (32 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (28 Seiten)
Verwandte Anleitungen für Viessmann VITOCELL 340-M
Inhaltszusammenfassung für Viessmann VITOCELL 340-M
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 340-M Typ SVKA Heizwasser-Pufferspeicher mit Trinkwassererwärmung, 400 l Gültigkeitshinweise siehe letzte Seite VITOCELL 340-M Bitte aufbewahren! 5549 075 02/2015...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Die Instandsetzung von Bauteilen mit sicher- Erläuterung der Sicherheitshinweise heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Gefahr Defekte Bauteile müssen durch Viessmann Ori- Dieses Zeichen warnt vor Personenschäden. ginalteile ersetzt werden. Achtung Zusatzkomponenten, Ersatz- und Verschleißteile Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocell 340-M, Typ SVKA, 400 l ............■ Montagehinweise Montagevorbereitung ................Anschlüsse ..................■ Hinweise zur Aufstellung ..............■ Montageablauf Vitocell aufstellen und ausrichten ............Thermometersensor anbauen (falls vorhanden) ........ -
Seite 4: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 5: Produktinformation
Information Bestimmungsgemäße Verwendung (Fortsetzung) Die gesetzlichen Bestimmungen, insbesondere zur Trinkwasserhygiene, sind einzuhalten. Produktinformation Vitocell 340-M, Typ SVKA, 400 l ■ Heizwasser-Pufferspeicher aus Stahl zur Heizungs- unterstützung mit Edelstahlwellrohr zur Trinkwasser- erwärmung in Verbindung mit Vitotwin. Gewicht siehe Seite 25. ■... -
Seite 6: Montagehinweise Montagevorbereitung
Montagehinweise Montagevorbereitung Anschlüsse Befestigung Thermometersensor Thermometer (bis zu 2 Stück) Abb. 1 Vorderseite... -
Seite 7: Hinweise Zur Aufstellung
Montagehinweise Montagevorbereitung (Fortsetzung) Befestigung Thermometersensor Entlüftung/Heizwasservorlauf Vitotwin Warmwasser/Zirkulation Tauchhülse für Speichertemperatursensor und Thermometersensor Heizwasservorlauf 2 von den Heizkreisen Kaltwasser Tauchhülse 2 für Speichertemperatursensor Heizwasserrücklauf Vitotwin Heizwasserrücklauf 2 von den Heizkreisen Abb. 2 Rückseite Hinweise zur Aufstellung Achtung Um Materialschäden zu vermeiden, den Heiz- wasser-Pufferspeicher in einem frostgeschütz- ten und zugfreien Raum aufstellen. -
Seite 8: Montageablauf Vitocell Aufstellen Und Ausrichten
Montageablauf Vitocell aufstellen und ausrichten Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten Abb.3 Typenschild 2. Heizwasser-Pufferspeicher mit Stellfüßen ausrich- ten. Hinweis Stellfüße nicht über 30 mm Gesamtlänge heraus- drehen. -
Seite 9: Thermometersensor Anbauen (Falls Vorhanden)
Montageablauf Thermometersensor anbauen (falls vorhanden) Abb.4 1. Thermometersensor durch die Abdeckleiste führen 5. Sensor außen an der Andrückfeder der Sensorbe- und Thermometer einstecken. festigung so anlegen, dass er vorn mit der Feder abschließt. 2. Oberen Thermometersensor durch die Aufhängöse führen. Sensor bis zum Anschlag in den Klemmbü- Hinweis gel stecken. -
Seite 10: Wärmedämm-Mantel Anbauen
Montageablauf Wärmedämm-Mantel anbauen Achtung Der Wärmedämm-Mantel darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. Hinweis Für die folgenden Arbeiten sind 2 Personen erforder- ■ lich. ■ Es dürfen keine Vliesreste durch die Anschlüsse in den Heizwasser-Pufferspeicher geraten. Abb.5 1. -
Seite 11: Abdeckleisten Anbauen
Montageablauf Abdeckleisten anbauen Hinweis Wärmedämm-Mantel durch Klopfen gleichmäßig an Nicht verwendete Öffnungen in den Abdeckleisten mit den Speicherkörper anlegen. beiliegenden Abdeckungen (Rosetten) verschließen. Abb.6 Typenschild Deckel anbauen Hinweis Nach Anbau des Deckels die Abdeckleiste mit Abdeck- kappe nach oben bis an den Deckel schieben. Abb.7 Abdeckkappe mit Schriftzug... -
Seite 12: Speichertemperatursensor Einbauen
Montageablauf Speichertemperatursensor einbauen Speichertemperatursensor liegt in der Verpackung Sensor nicht mit Isolierband umwickeln. ■ ■ der Regelung. ■ Sensorbefestigung mit Sensor bis zum Anschlag in ■ Sensor außen an der Andrückfeder der Sensorbe- die Tauchhülse einführen. festigung (nicht in der Kehle) so anlegen, dass er vorn mit der Feder abschließt. -
Seite 13: Einbau Trinkwasserzirkulation (Zubehör)
Montageablauf Einbau Trinkwasserzirkulation (Zubehör) Abb.9 1. T-Stück mit Flachdichtung am Warmwasser- 4. Bauseitigen Anschluss mit beiliegender zweiter Anschluss anschließen. Dichtung flachdichtend ausführen. 2. Dichtung auf Wellschlauch aufschieben. 3. Wellschlauch durch T-Stück komplett in den Warm- wasser-Anschluss einschieben. Hinweis Drehbewegungen beim Einschieben erleichtern das Einführen des Wellschlauchs. -
Seite 14: Sicherheitsventil
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Abb.10 Ausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rücklaufverhinderer/Rohrtrenner Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf nicht bauteilgeprüften Membran-Sicherheitsventil ausgerüs- verschlossen werden. -
Seite 15: Potenzialausgleich Anschließen
Montageablauf Heizwasserseitig anschließen (Fortsetzung) Zulässiger Betriebsdruck 1. Vorlaufleitungen mit Steigung verlegen. An höch- ster Stelle mit Entlüftungsventil versehen. seitens Vitotwin 3 bar (0,3 MPa) 2. Regelung der Wärmezufuhr einbauen. heizwasserseitig 3 bar (0,3 MPa) 3. Zusätzlich einen bauteilgeprüften Sicherheitstem- peraturbegrenzer einbauen, falls in der Anlage Prüfdruck noch keiner vorhanden ist. -
Seite 16: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizwasser-Pufferspeicher füllen..................17 • • 2. Inspektion und Wartung...................... 17 • • 3. Anlage außer Betrieb nehmen •... -
Seite 17: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Heizwasser-Pufferspeicher füllen 1. Heizwasser-Pufferspeicher trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Den Heizwasser-Pufferspeicher zuerst trink- und 3. Sicherheitsventile nach den Angaben des Herstel- dann heizwasserseitig füllen. Falls der Heizwasser- lers auf Funktion prüfen. Pufferspeicher trinkwasserseitig noch nicht gefüllt werden kann, der Heizkessel aber schon in Betrieb genommen werden soll, kann der Heizwasser-Puf-... -
Seite 18: Wasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Heizwasser-Pufferspeicher innen reinigen (Fortsetzung) 3. Die trinkwasserseitige Reinigung der Edelstahl- Heizwendel mit einem chemischen Reinigungsmit- tel durchführen. ■ Reinigungsgerät an Warmwasseranschluss und Kaltwasseranschluss des Heizwasser- Pufferspeichers (Edelstahl-Heizwendel) anschlie- ßen. ■ Reinigungsmittel gemäß den Vorgaben des Her- stellers in den Behälter des Reinigungsgeräts ein- füllen. -
Seite 19: Einzelteillisten
Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.12 Typenschild Baugruppe Speicher Baugruppe Wärmedämmung... -
Seite 20: Speicher
Einzelteillisten Speicher 0004 0002 0001 0005 0003 Abb.13... - Seite 21 Einzelteillisten Speicher (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 0004 Klemmbügel 0005 Montage- und Serviceanleitung...
-
Seite 22: Wärmedämmung
Einzelteillisten Wärmedämmung 0001 0002 0004 0009 0006 0005 0006 0007 0013 0011 0003 0010 0014 0008 0007 0015 0012 Abb.14... - Seite 23 Einzelteil 0001 Deckel 0002 Wärmedämm-Matte oben 0003 Wärmedämm-Mantel rechts 0004 Wärmedämm-Mantel links 0005 Abdeckkappe mit Schriftzug 0006 Schriftzug VIESSMANN 0007 Schriftzug Vitocell 0008 Abdeckleiste 0009 Abdeckleiste 0010 Thermometer 30 bis 120 °C 0011 Abdeckung Thermometer (grau) 0012 Rosette für Tauchhülse 0013 Klippverschluss (6 Stück)
-
Seite 24: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 25: Technische Daten
Technische Daten Technische Daten Speicherinhalt DIN-Register-Nr. 9W262-10MC/E Bereitschaftswärmeaufwand kWh/24 h 1,80 nach DIN EN 12897 : 2006 Abmessungen Länge ( mit Wärmedämmung ■ ohne Wärmedämmung ■ Breite Höhe mit Wärmedämmung 1624 ■ ohne Wärmedämmung 1506 ■ Kippmaß ohne Wärmedämmung und Stellfüße 1550 ■... -
Seite 26: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocell 340-M mit den folgenden Normen übereinstimmt: DIN 4753 DIN EN 12897 AD2000-Merkblätter Dieses Produkt wird mit -0036 gekennzeichnet gemäß den Bestimmungen folgender Richtlinie: 97/23/EG Angaben gemäß... -
Seite 28: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr. (siehe Typenschild) 7369289 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
