Perobe 9518.BK20 Montage- Und Bedienungsanleitung

DEU Montage und Bedienungsanleitung
Regler, Typ: 9518.BK20
Seite 1
Temperaturregler 5 bis 40 °C,
für den Einsatz von Folien und Flächenheizungen
Diese Anleitung ist vor Beginn der Installationsarbeiten sorgfältig zu lesen!
Produktzusammenfassung:
Der Regler dient zur automatischen Regelung der Temperatur. Ein angeschlossener
NTC-Fühler misst die Temperatur am Montageort, z.B. im Heizestrich, oder in der
beheizten Wandkonstruktion
Temperaturwert die Heizleistung ein oder aus.

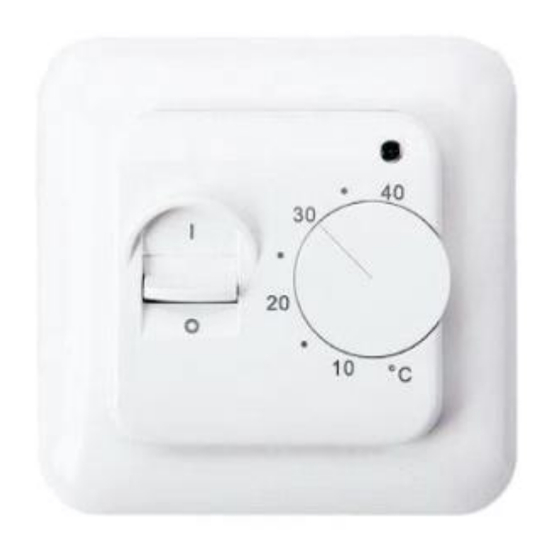

Durch Betätigen des frontseitigen Drehknopfes kann die Temperatur stufenlos auf
den gewünschten Wert eingestellt werden. Eine LED leuchtet, wenn die Heizung
eingeschaltet ist. Der Regler verfügt über einen On/Off Kippschalter zur einfachen
Ein- und Ausschaltung der Heizung.
Einbauposition des Temperaturreglers und des Fühlers:
Der Temperaturregler wird an der Wand in einer Höhe von 80 bis 150 cm zum Boden angebracht. An Orten mit erhöhter
Feuchtigkeit den Temperaturregler im größtmöglichen Abstand zu Feuchtequellen in Übereinstimmung mit geltender Normen
anbringen.
Der NTC - Fühler entspricht der DIN 44574. Das Fühlerkabel kann mittels eines Starkstromkabels (1,5m²) um 3 m verlängert
werden. Der Fühler ist in einem separaten Leerrohr zu installieren, damit er austauschbar ist und eine Beeinflussung durch
stromführende Leitungen vermieden wird. Es darf nur der zum Regler gehörende Fühler verwendet werden.
Den Fußboden-Temperaturfühler mind. 15 cm in die geheizte Fläche – stets in einem Installationsrohr (Kunststoffwellrohr) –
installieren. Dieses ist am Ende zu verblenden, damit kein Baumaterial ins Rohr eindringt. Der Fühler darf keine Heizleitungen
kreuzen. Verlegung des Fühlers mittig oder mit mindestens 3,5 cm Abstand zu den Heizleitungen.
Die Montage des Gerätes darf nur von einer Elektrofachkraft durchgeführt werden.

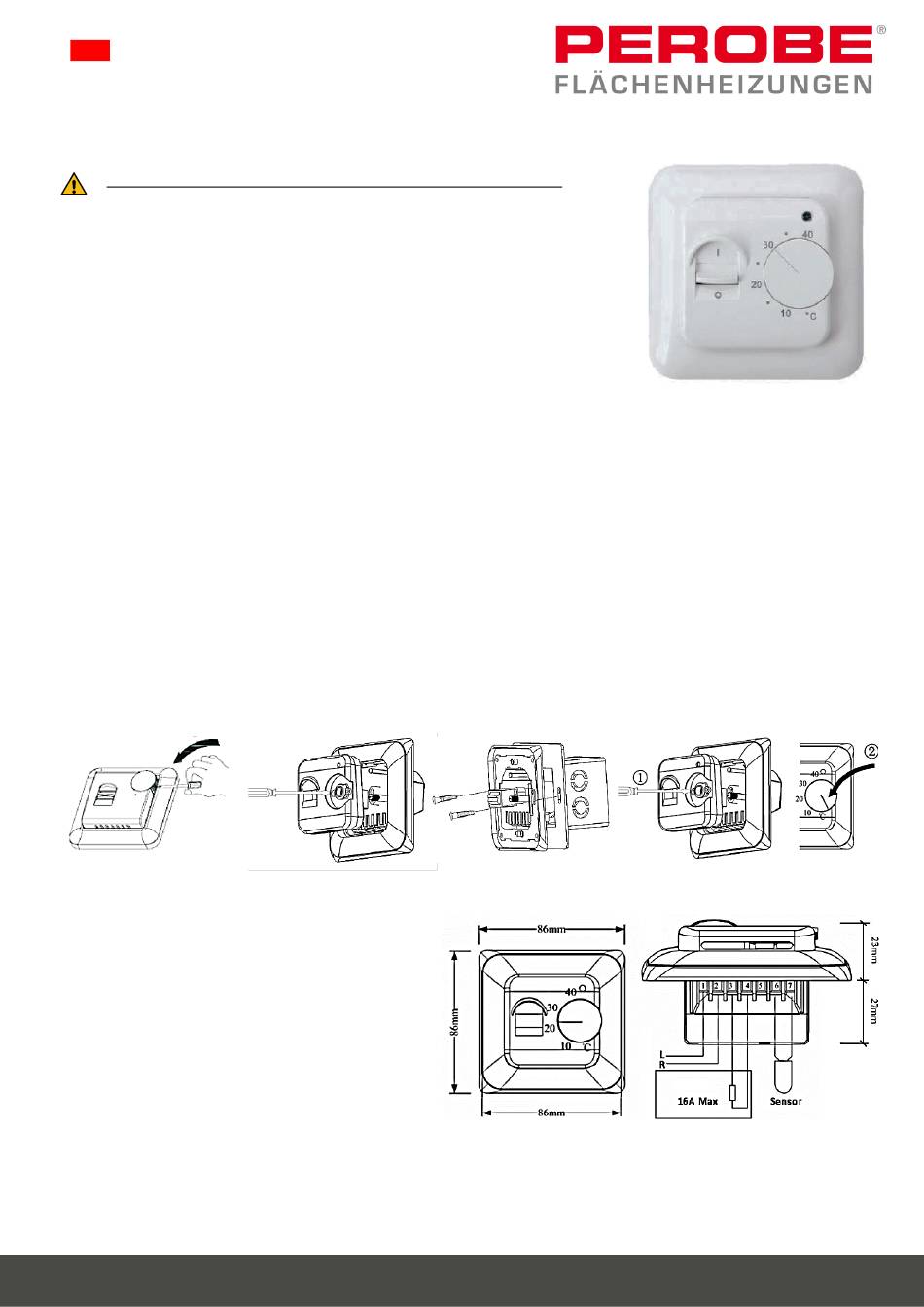

Montage:
Den Drehknopf vorsichtig mit einem Schraubendreher aushebeln. Gehäusedeckel abschrauben.
Anschluss / Belegung:
1. Zuleitung Netzphase Heizmatte (Farbe braun / schwarz)
2. Zuleitung Nullleiter (blau)
3. Anschluss Heizmatte (Farbe braun / schwarz)
4. Anschluss Heizmatte (Farbe blau)
5. -
6. Anschluss Fühler S1
7. Anschluss Fühler S2
Es darf nur der mitgelieferte Fühler verwendet werden.
Bei Heizmatten mit Schutzumflechtung muss diese separat
mit dem Schutzleiter des Netzes (PE / Leiterfarbe grün-gelb) verbunden werden
Gerät in die Unterputzdose einschieben, ohne dabei die Anschlussleitungen an der Rückfront des Gerätes zu beschädigen,
dann mit den mitgelieferten Schrauben auf der Unterputzdose festschrauben.
Den Gehäusedeckel montieren und den Drehknopf wieder aufstecken.
PEROBE Flächenheizungen GmbH & Co. KG • Am Vorderflöß 38 • D- 33175 Bad Lippspringe • www.perobe.de
und schaltet abhängig vom eingestellten
.
