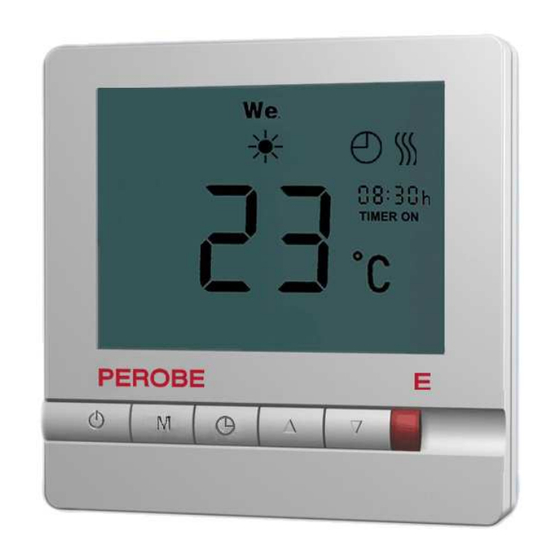

Perobe E-Series Handbuch

Zeit- und Temperaturregler 10 .... 50 ° C,
für den Einsatz bei Folien - Flächenheizungen
Funktion Typ E - Serie
Ein geschlossener NTC-Fühler erfasst die Temperatur in der Heizebene
oder in der beheizten Wandkonstruktion und schaltet abhängig vom
eingestellten Temperaturwert die Heizleistung EIN oder AUS.
Ein zusätzlicher Temperaturbegrenzer stellt sicher, dass die max.
zulässige Temperatur nicht überschritten werden kann.
Der Regler kann sowohl manuell als auch automatisch betrieben werden.
Er verfügt über eine Frostschutz- und Error – Alarmfunktion sowie
ein Tages- und Wochenprogramm zum Ein- und Abschalten der
Flächenheizung. Es können Flächenheizelemente bis zu 15 qm (2400 Watt)
mit einem Regler bei parallelem Betrieb geregelt werden.
Technische Daten:
Nennspannung:
Schaltleistung:
Schutzart:
Umgebungstemperatur: T 40,
Display:
Sollwertbereich: Anlage: 5 ℃ bis 50 ° C
Betriebsbereich:
Betauung nicht zulässig
Fühler
Der NTC - Fühler entspricht der DIN 44574. Das Fühlerkabel kann mittels eines Starkstromkabels um 3 m verlängert werden.
Der Fühler ist in einem separaten Leerrohr zu installieren, damit er austauschbar ist und eine Beeinflussung durch strom-
führende Leitungen vermieden wird. Es darf nur der zur Uhr gehörende Fühler verwendet werden.
Fühlerwerte:
Temp. Ohm Temp.
+10 ° C 3652 +15 ° C
Bitte beachten
Die Montage darf nur von einem Fachmann durchgeführt werden. Die einschlägigen VDE-Vorschriften sind zu beachten. Gemäß VDE 0100
Richtlinien sind Netzanschlussleitungen getrennt von sicherheitskleinspannungführenden Leitungen zu verlegen. Beim Anschluss einer
induktiven Last (z.B. eines Schützes) müssen evtl. zusätzlich erforderliche EMV -Entstörmaßnahmen installationsseitig vorgenommen werden.
Das Gerät ist nur für den Einsatz in trockenen Räumen geeignet.
230 V~ ± 6%, 50/60 Hz
16 (6) A; 230 V~
IP 20
LCD
0 – 40 ℃, 5 - 95% relative Luftfeuchte
(nicht kondensierend)
Ohm Temp.
2970 +20 ° C
Am Vorderflöß 38
33175 Bad Lippspringe

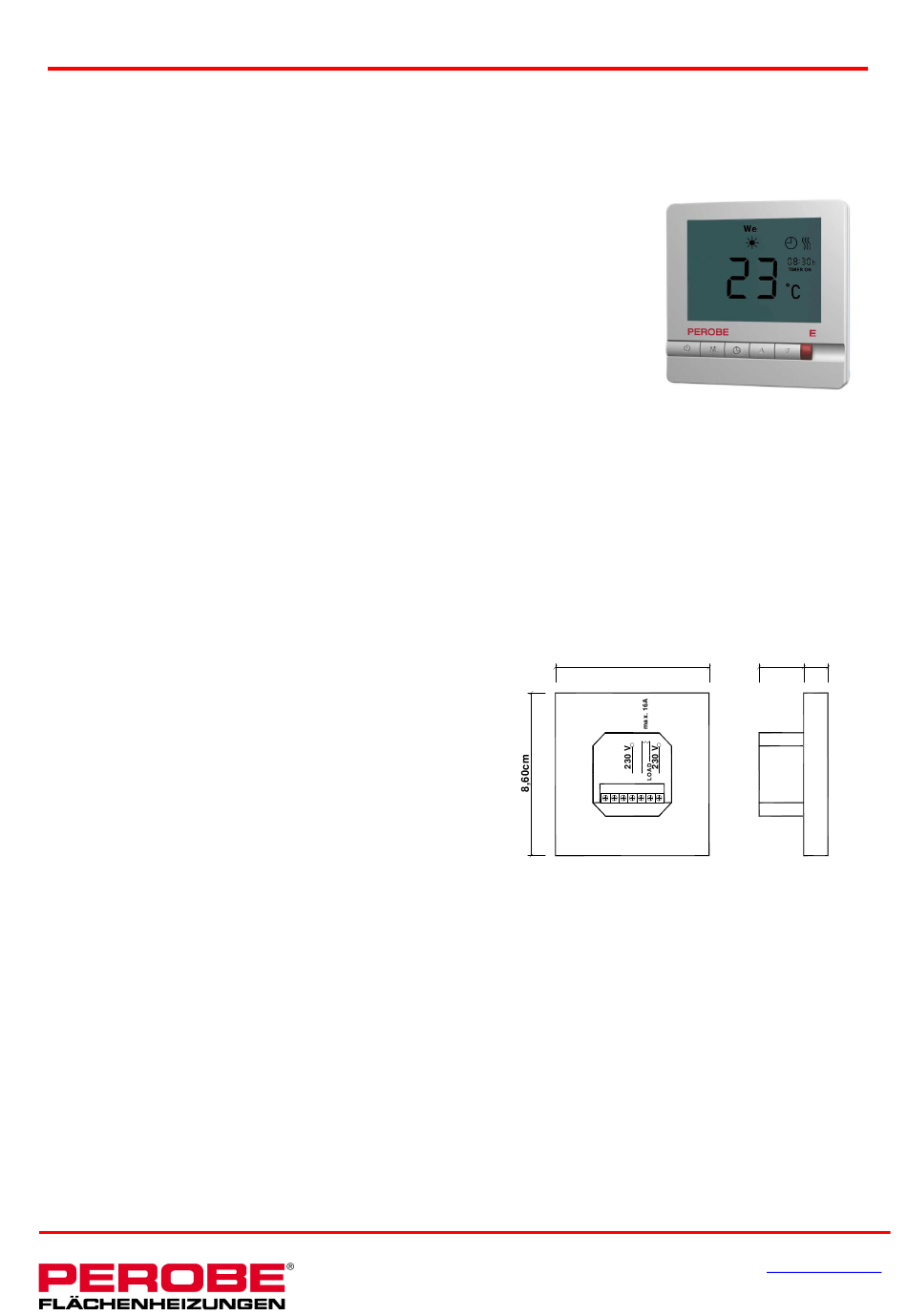

Abmessungen (Rückseite):
Rückansicht
Ohm Temp. Ohm
2431 +25 °C 2002
Tel. +49 5252 / 9663-0
Fax. +49 5252 / 9663-63
Temperaturregler
E – Serie
Seitenansicht
8,60cm 2,60cm 1,30cm
S1 S2 N N L
Temp. Ohm
+30 ° C 1657
www.perobe.com
info@perobe.de
Stand 2009
