Perobe E–Serie Montage- Und Bedienungsanleitung

Montage und Bedienungsanleitung

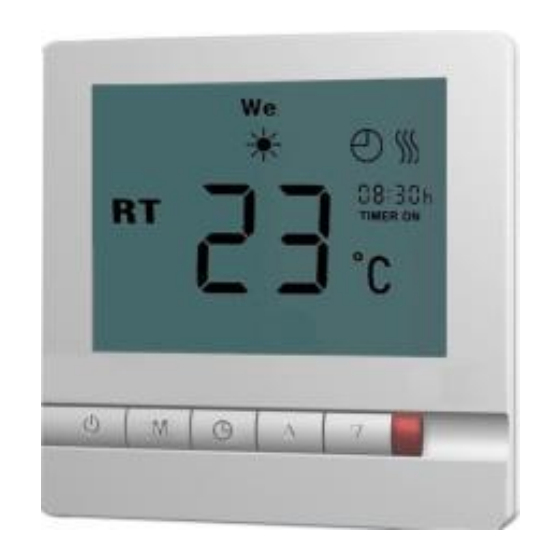

Temperaturregler, E – Serie
Seite 1
Zeit- und Temperaturregler 10 .... 50 °C,
für den Einsatz bei Folien - Flächenheizungen
Diese Anleitung ist vor Beginn der Installationsarbeiten sorgfältig zu lesen!
1. Funktion Typ E-Serie
2. Technische Daten
2.1 Fühler
2.2 Fühlerwerte
3. Montage des Gerätes
4. Anlage Ein- / Ausschalten
4.1 Einstellen der Uhrzeit
5. Grundprogramme
5.1 Temperatureinstellung ohne Zeitsteuerung
5.2 Einstellen des Heizprogramms
6. Zeitsteuerung Ein-/Ausschalten (gültig für einen Tag)
7. Deaktivieren der Zeitsteuerung
8. Fehlermeldung
1. Funktion Typ E-Serie
Ein geschlossener NTC-Fühler erfasst die Temperatur in der Heizebene oder in der beheizten Wandkonstruktion und
schaltet abhängig vom eingestellten Temperaturwert die Heizleistung EIN oder AUS. Ein zusätzlicher
Temperaturbegrenzer stellt sicher, dass die max. zulässige Temperatur nicht überschritten werden kann.
Der Regler kann sowohl manuell als auch automatisch betrieben werden . Er verfügt über eine Frostschutz- und Error –
Alarmfunktion sowie ein Tages- und Wochenprogramm zum Ein- und Abschalten der Flächenheizung. Es können
Flächenheizelemente bis zu 15 qm (2400 Watt) mit einem Regler bei parallelem Betrieb geregelt werden.
2. Technische Daten:
Nennspannung:
Schaltleistung:
Schutzart:
Umgebungstemperatur:
Display:
Sollwertbereich:
Betriebsbereich:
Betauung nicht zulässig
PEROBE Flächenheizungen GmbH & Co. KG • Am Vorderflöß 38 • 33175 Bad Lippspringe • www.perobe.de
Inhaltsverzeichnis:
230V~ ± 6%, 50/60Hz
16 (6) A; 230V~
IP 20
T 40,
LCD
Anlage: 5°C bis 50°C
0 – 40°C, 5 – 95% relative Luftfeuchte
(nicht kondensierend)
Abmessungen (Rückseite):
Rückansicht
8,60cm
S1 S2 N N L
Seite 1
Seite 1
Seite 2
Seite 2
Seite 2
Seite 3
Seite 3
Seite 3
Seite 3
Seite 4
Seite 4
Seite 4
Seite 4
Seitenansicht
2,60cm 1,30cm
