DE Montage und Bedienungsanleitung

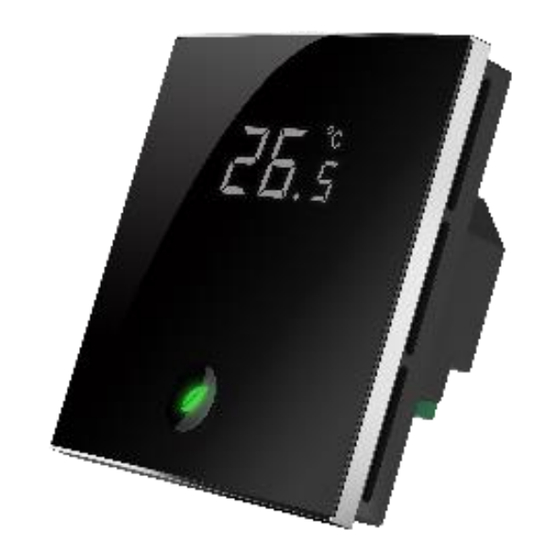

Regler Digital, Typ: W17.HC
Seite 1
Zeit- und Temperaturregler,
für den Einsatz von Folien und Flächenheizungen
Diese Anleitung ist vor Beginn der Installationsarbeiten sorgfältig zu lesen!
1. Produktzusammenfassung:
Der Regler kann sowohl manuell als auch automatisch betrieben werden.
Er verfügt über eine ECO- und Error – Alarmfunktion,
sowie ein Tages- und Wochenprogramm zum Ein- und Abschalten der Flächenheizung. Es
können Flächenheizelemente bis zu 15 qm (2400 Watt) mit einem Regler bei parallelem
Betrieb geregelt werden.
Ein angeschlossener NTC-Fühler erfasst die Temperatur in der Heizebene und schaltet
abhängig vom eingestellten Temperaturwert die Heizleistung EIN oder AUS. Hierfür müssen
die Werkseinstellungen in den Grundeinstellungen auf die Einstellempfehlungen umgestellt
werden. Siehe Tabelle unter Punkt 5.
2. Einbauposition des Temperaturreglers und des Fühlers:
Der Temperaturregler wird an der Wand in einer Höhe von 80 bis 150 cm zum Boden angebracht, um die Raumtemperatur
des Raums objektiv messen zu können. An Orten mit erhöhter Feuchtigkeit den Temperaturregler
im größtmöglichen Abstand zu Feuchtequellen in Übereinstimmung mit geltender Normen anbringen. Den Temperaturregler
nicht zu nah an Fenstern und Türen anbringen, da sonst die Messwerte der Raumtemperatur durch die Zugluft verfälscht
werden können. Direkte Sonneneinstrahlung vermeiden.
Der NTC - Fühler entspricht der DIN 44574. Das Fühlerkabel kann mittels eines Starkstromkabels (1,5m²) um 3 m verlängert
werden. Der Fühler ist in einem separaten Leerrohr zu installieren, damit er austauschbar ist und eine Beeinflussung durch
stromführende Leitungen vermieden wird.
Es darf nur der zum Regler gehörende Fühler verwendet werden.
Den Fußboden-Temperaturfühler mind. 15 cm in die geheizte Fläche – stets in einem Installationsrohr (Kunststoffwellrohr) –
installieren. Dieses ist am Ende zu verblenden, damit kein Baumaterial ins Rohr eindringt. Der Fühler darf keine Heizleitungen
kreuzen. Verlegung des Fühlers mittig oder mit mindestens 3,5 cm Abstand zu den Heizleitungen.
darf nur von einer Elektrofachkraft durchgeführt werden.
3. Montage:
Bild 3.1
Der Regler besteht aus einem Ober- und Unterteil. Zum Öffnen des Gerätes führen Sie einen Schraubendreher
von der Unterseite des Reglers zwischen das untere und obere Gehäuse (s. Bild 3.1, 3.2 und 3.3) und hebeln
vorsichtig das Gerät aus der Nut ohne die Kunststoffnippel zu beschädigen.
Der Anschluss des Gerätes erfolgt auf der Rückseite.
Die Klemmen sind am Gerät beschriftet und wie folgt belegt:
1. Anschluss Heizmatte (Farbe braun / schwarz)
2. Anschluss Heizmatte (Farbe blau)
3. Zuleitung Nullleiter (blau)
4. Zuleitung Netzphase Heizmatte (Farbe braun / schwarz)
5. Anschluss Fühler S1
6. Anschluss Fühler S2
Es darf nur der mitgelieferte Fühler verwendet werden.
Bei Heizmatten mit Schutzumflechtung muss diese separat mit dem Schutzleiter
des Netzes (PE / Leiterfarbe grün-gelb) verbunden werden.
Gerät in die Unterputzdose einschieben, ohne dabei die Anschlussleitungen an der
Rückfront des Gerätes zu beschädigen, dann mit den mitgelieferten Schrauben auf
4. Erklärung der Benutzeroberfläche:
der Unterputzdose festschrauben.
Das oberes Gehäuse wieder auf das untere Gehäuse seitlich einhängen und festdrücken,
bis das Gehäuse einrastet (s. Bild 3.5 /3.6). Beachten Sie, dass die Steckverbindungen
auf der Rückseite des Reglers auch an der richtigen Stelle eingesteckt werden.
PEROBE Flächenheizungen GmbH & Co. KG • Am Vorderflöß 38 • D- 33175 Bad Lippspringe • www.perobe.de
Bild 3.2 Bild 3.3
Die Montage des Gerätes
Bild 3.4
Bild 3.5
Bild 3.6
