Graco Dura-Flo 1800 Anleitung Seite 11

D
X
W

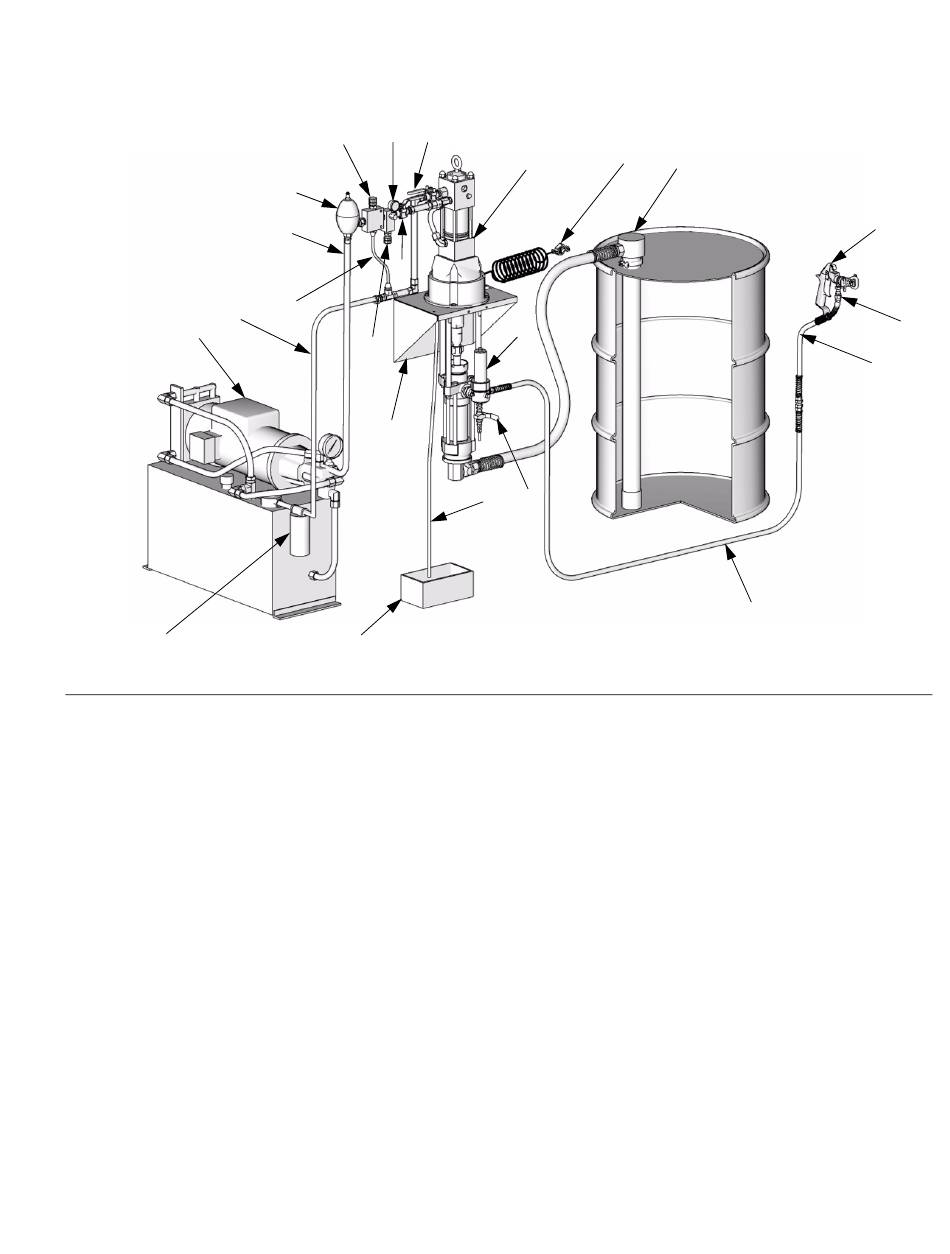

A . 2: Typical Installation, Hydraulic-Powered Pumps
BB
Key:
A Pumpe
B Wandhalterung
C Hydraulik-Zufuhrleitung
D Hydraulik-Rücklaufleitung
E Ablaßleitung (vom Druckreduzierventil)
F Manometer
G Flusskontrollventil
H Druckreduzierventil
J Druckspeicher
K Ablaßleitung (von der Tropfschale des Motors)
L Materialfilter
M Materialablassventil (erforderlich)
N Elektrisch leitender Materialschlauch
P Material-Peitschenende
R Pistolendrehgelenke
S Airless-Spritzpistole
T Materialsaugeinrichtung
U Hydraulikzufuhrleitung Startventil
V Startventil in der Hydraulik-Rückleitung
W Filter in der Hydraulik-Rückleitung
X Hydraulik-Motor
Y Erdungsdraht (erforderlich; siehe Installationsanleitung
auf Seite 8)
Z Überlaufbehälter
312599B
H F V
J
C
U
E
G
B
Z
A Y
L
M
K
Installation
T
N
S
R
P
TI8434a
11
