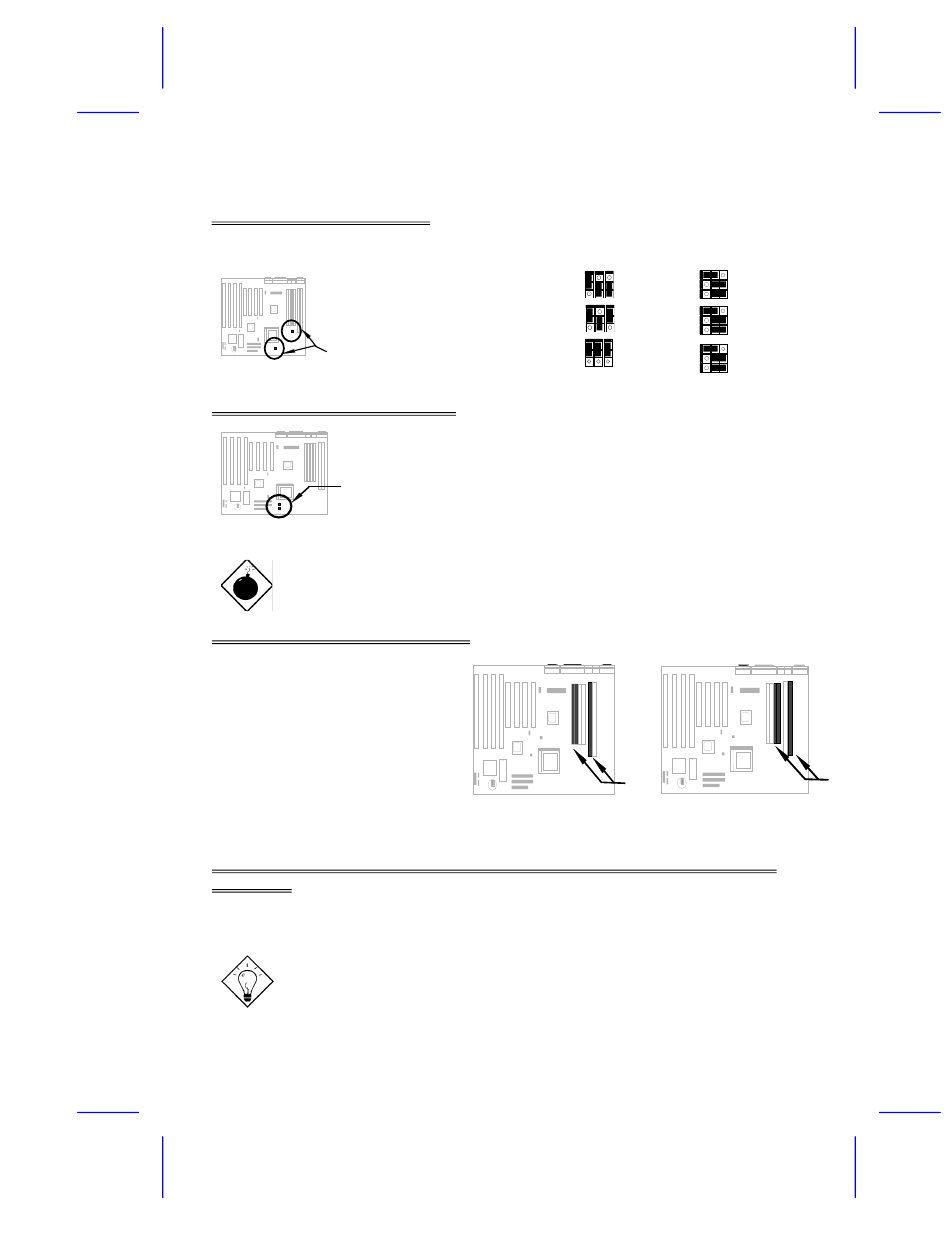

Anleitung zur Schnellinstallation
Einstellung der CPU-Frequenz
Mit JP3,JP2 und JP1 wird die CPU-Frequenz gewählt. JP6,JP5 und JP4 sind die Wahlmöglichkeiten für
den externen CPU-Takt. (Bustakt).
Intel MMX-166, K6-166, M2-200
Intel MMX-200, K6-200, M2-233
Intel MMX-233, K6-233, M2-266
Anschluß des CPU-Ventilators
Verbinden Sie das Ventilatorkabel mit dem 2-poligen FAN1 oder dem 3-poligen
FAN2, je nach Ihrem Ventilatortyp. Die Ventilatorüberwachungsfunktion muß mit
einem 3-poligen Ventilator zusammenarbeiten, da der 3-polige Ventilator einen
Extrapol namens SENSE hat, der periodische Ventilatorsignale aussendet.
Vergewissern Sie sich, daß Sie den CPU-Ventilator korrekt installiert haben,
wenn Intel PP/MT-233 oder AMD K6-200/233 gewählt sind. Ihr System kann
instabil werden, wenn es nicht auf die Anforderungen der oben genannten CPUs
zur Wärmeabgabe eingestellt ist.
Warnung: Wir empfehlen die Verwendung eines größeren Ventilators für PP/MT-233 oder AMD K6-
200/233 für bessere Luftzirkulation im System. Lesen Sie AOpen's Website (Error! Reference source
not found., um einen korrekten CPU-Ventilator zu wählen.
Installation von Systemspeicher
Dieses Motherboard hat vier 72-polige SIMM-
und zwei 168-polige DIMM- Sockel, in denen
Sie Systemspeicher vom mindestens 8MB bis
zu maximal 256MB installieren können. Für
doppelseitige Speichermodule gibt es eine
Beschränkung. Einfache Regel:
ein doppelseitiges Modul entweder auf Bank0
oder DIMM1 befindet, muß das andere leer
sein. Dieselbe Beschränkung gilt für Bank1
und DIMM2.
Kompatibilitäsprobleme zwischen Intel PIIX4-Chipsatz & Seagate-
Festplatte
Einige alte Seagate-Festplatten ohne Ultra DMA können Kompatibilitätsprobleme mit dem 3.3V PIIX4-
Chipset haben (Intel 440LX & 430TX). Neue Ultra DMA Modelle haben diese Probleme nicht.
Tip: Wenn Sie ein grünes Etikett auf dem oberen Deckel zwischen Etikett und Dämpfer finden (der
Text auf dem äußeren Umkreis des Etiketts lautet "3.3V & 5V Interface Compatible"), wurde diese
Festplatte als geeignet für PIIX4 befunden.
14
1
2
3
1
2
3
1
2
3
JP3 JP2 JP1
Wenn sich
Double side module at either Bank0
or DIMM1, the other must be empty.
~14~
JP6
JP5
JP4
JP6
JP5
JP4
JP6
JP5
JP4
1 2 3
Double side module at either Bank1
or DIMM2, the other must be empty.
