- Seite 2 FUAVE ACB09C02 Bedieningshandleiding Instruction manual Manuel d’instructions Betriebsanleitung Mobiele Airconditioner/Luchtontvochtiger Mobile Airconditioner/Dehumidifier Climatiseur/Deshumidificateur Mobile Mobiles Klimagerät/Luftentfeuchter...
- Seite 69 INHALT Technische daten Sicherheitswarnungen Allgemeine Sicherheitswarnungen Elektrische Sicherheit Sicherheit rund um das Kältemittel R290 Maximaler Nutzungsbereich Beschreibung Installation Arbeitsanweisungen Betrieb mit der Fernbedienung Wasserablauf Icherheit Reinigung und Wartung Fehlerbehebung Entsorgung Dieses Gerät verwendet ein brennbares Kältemittel. Es besteht Brandgefahr, wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist! Lesen Sie diese Anweisungen vor Gebrauch sorgfältig und vollständig durch.
-
Seite 70: Technische Daten
TECHNISCHE DATEN Fuave ACB09C02 Type 9000 BTU (2600 Watt) Kühlleistung 950 Watt Max. Leistungsaufnahme 380m³/Stunde Luftverdrängung max. Anschluss-Spannung 220-240V~50Hz Schallleistungspegel 65 dB(A) Geräuschpegel Schalldruckpegel 54 dB(A) R290/200g Kältemittel Schutzart IPX0 Arbeitstemperatur 17-35°C 24,5kg Nettogewicht 36,7 x 35,3 x 68,4 cm... -
Seite 71: Allgemeine Sicherheitswarnungen
SICHERHEITSWARNUNGEN Lesen Sie alle Sicherheits- und sonstigen Anweisungen. Die Nichtbeachtung aller Anweisungen kann zu Verletzungen oder Sachschäden führen. Allgemeine Sicherheitswarnungen • Dieses Gerät ist nur für den häuslichen Gebrauch geeignet. • Eine mobile Klimaanlage braucht Luft, um die Wärme nach außen abzuleiten! Verwenden Sie eine mobile Klimaanlage daher nie in einem luftdichten Raum. - Seite 72 • Stellen Sie sicher, dass Stecker und Buchse jederzeit gut sichtbar und zugänglich sind. • Legen Sie keine Gegenstände auf das Gerät. • Lassen Sie ein funktionierendes Gerät nicht unbeaufsichtigt, nicht einmal für einen Moment! • Verwenden Sie das Gerät nicht in der Nähe (mindestens 1 Meter Entfernung) von leicht entzündlichen oder explosiven Substanzen oder Brennstoffen.
-
Seite 73: Elektrische Sicherheit
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts und zum Verständnis der damit verbundenen Gefahren erhalten haben. - Seite 74 angeschlossen werden. Prüfen Sie vor dem Gebrauch, ob die gewünschte Steckdose geerdet • ist und keine Defekte aufweist und ob die Spannung an der Steckdose mit der auf dem Typenschild des Geräts übereinstimmt. Schäden, die durch eine fehlerhafte Spannung verursacht werden, sind nicht durch die Garantie abgedeckt! •...
-
Seite 75: Sicherheit Rund Um Das Kältemittel R290
die missbräuchliche Verwendung des Netzkabels kann das Gerät beschädigen und einen elektrischen Schlag verursachen. • Wenn das Stromkabel, der Stecker oder das Gerät selbst beschädigt ist, gebrochen oder nicht mehr funktioniert, verwenden Sie es nicht oder schalten Sie es sofort aus und ziehen Sie den Stecker aus der Steckdose. -
Seite 76: Maximale Wirkung
eingreifen, müssen im Besitz der entsprechenden Zertifizierung sein, die von einer akkreditierten Stelle ausgestellt wurde und die bescheinigt, dass die betreffende Person in Übereinstimmung mit einer von den Verbänden des Sektors anerkannten Fachprüfung für den Umgang mit Kühlmedien kompetent ist. •... -
Seite 77: Beschreibung

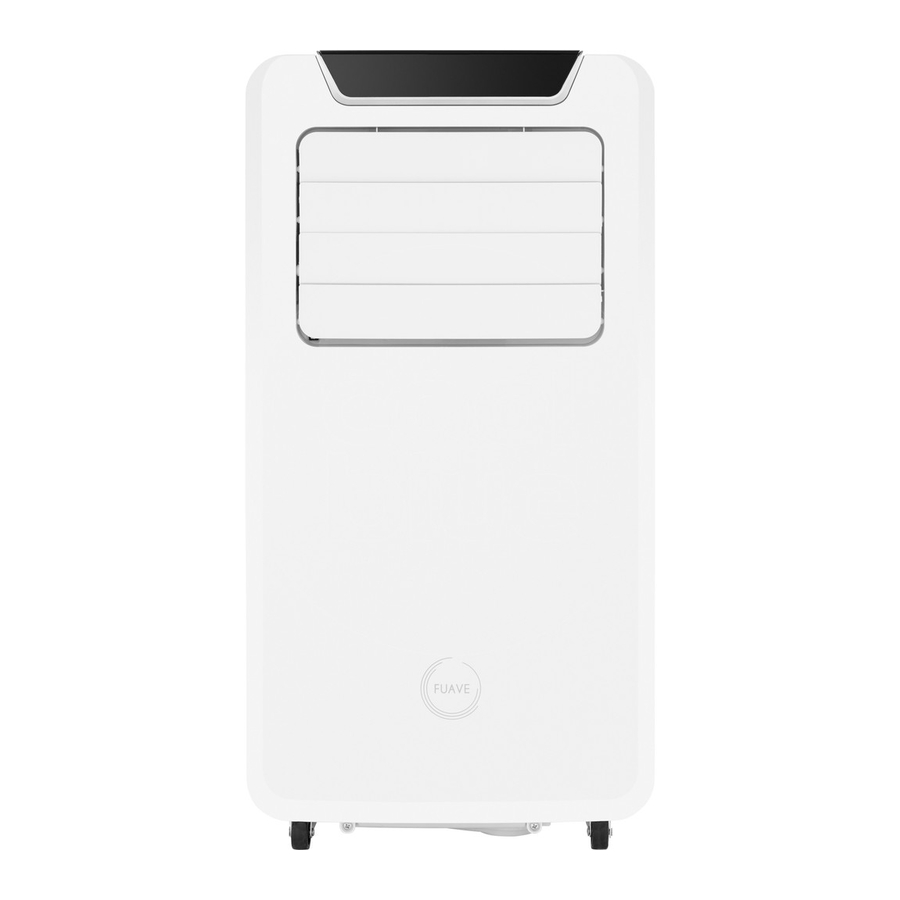

Beschreibung Bedienfeld Luftaustritt Signalempfänger für Fernbedienung Fernbedienung Handgriff (beide Seiten) Tuyau d’évacuation d’air chaud Lufteinlass Kondensat Ablauf zur Entfeuchtung Manuelle Wasserableitung... - Seite 78 Installation Der Fuave ACB09C02 ist ein mobile Klimaanlage, die von Raum zu Raum transportiert werden kann. • Entfernen Sie sämtliches Verpackungsmaterial, und stellen Sie das Gerät außerhalb der Reichweite von Kindern und immer aufrecht auf. • Prüfen Sie vor der Verwendung, ob alle Zubehörteile vorhanden sind und ob das Gerät und das Zubehör nicht beschädigt sind.
- Seite 79 Arbeitsanweisungen Prüfen Sie vor der Benutzung Ihrer Klimaanlage: • Ob sie in Übereinstimmung mit den Vorschriften und Sicherheitsvorschriften installiert wurde. • Ob sie nicht beschädigt oder defekt ist. • Ob die zu verwendende Steckdose die auf dem Typenschild des Geräts angegebene Spannung abgibt (220-240V / 50Hz).
- Seite 80 Mode Mit dieser Taste wählen Sie eine bestimmte Funktion: Kühlen, Ventilieren oder Trocknen. Bei jedem Tastendruck wird eine andere Funktion aktiviert; die Leuchte auf dem Bedienfeld zeigt, welche Funktion aktiv ist. Der Ventilator wird automatisch eingestellt. Timer Hiermit können Sie eine geplante Abschaltung einstellen. Betätigen Sie die + und - Taste, um die Zeit pro Stunde einzustellen.
- Seite 81 Die LED-Anzeige zeigt die eingestellte Temperatur der Kühlfunktion. Bei den Funktionen Trocknen und Ventilieren wird die Zimmertemperatur angezeigt. Außerdem werden auf der LED-Anzeige die folgenden Fehler- und Sicherheitscodes angezeigt: Fehlercodes: Fehler am Temperatursensor Fehler am Kondensator Temperatursensor Auffangwanne ist voll Auffangwanne ist voll: Schließen Sie den Ablaufschlauch an die untere Ablauföffnung an und lassen Sie das angesammelte Wasser ablaufen;...
-
Seite 82: Betrieb Mit Der Fernbedienung
Entfeuchten: Drücken Sie die Taste „Modus“ (Mode), bis die Kontrolllampe für Entfeuchten (Dry) leuchtet. Die Ventilatorgeschwindigkeit und die Temperatur können nicht eingestellt werden. Der Ventilator startet automatisch mit niedriger Geschwindigkeit (LOW). Siehe den Abschnitt Wasserablauf Waterafvoer. Betrieb mit der Fernbedienung •... - Seite 83 An / Aus Taste Temperatur absenken Taste Temperatur erhöhen Taste Timer An / Aus Taste Swing Taste Funktionsänderungs Taste Lüftergeschwindigkeit Taste Schlafmodus Taste...
- Seite 84 Sonstige Funktionen > Automatischer Neustart Wenn das Klimagerät bei einem Stromausfall plötzlich ausfällt, wird die vorherige Funktionseinstellung automatisch wieder gestartet, sobald der Stromausfall vorbei ist. > Anpassung Der Luftstrom kann angepasst werden, indem die Luftleitlamellen von Hand in die gewünschte Position gestellt werden. Während des Gebrauchs müssen die Luftleitlamellen vollständig geöffnet sein.
- Seite 85 Wasserablauf Beim Entfeuchten Beim Entfeuchten wird der Luft mehr Wasser entzogen. Entfernen Sie daher beim Entfeuchten die Ablassschraube und schließen Sie an den Anschluss des Wasserablaufs (10) einen Ablaufschlauch an, den Sie zu einem niedriger liegenden Wasserabfluss leiten. Achten Sie darauf, dass der Schlauch gut befestigt ist und kein Wasser auslaufen kann.
- Seite 86 Während des Abkühlens Kontinuierlicher Ablaufschlauch Ablassschraube entfernen Beim Kühlen wird der Luft Wasser entzogen. Ein großer Teil des Wassers verdampft wieder, aber das eventuelle überflüssige Wasser wird in der unteren Auffangwanne gesammelt. Wenn die Auffangwanne voll ist, wird auf dem Display „E4“ angezeigt. Der Motor und der Kompressor schalten sich aus;...
-
Seite 87: Icherheit
Untere Ablassschraube Icherheit Die Fuave mobile Klimaanlage ist mit einem Überhitzungsschutz ausgestattet, der das Gerät bei Überhitzung abschaltet. Ziehen Sie in diesem Fall das Netzkabel aus der Steckdose und lassen Sie das Gerät mindestens 30 Minuten abkühlen. Beseitigen Sie auch die Ursache der Überhitzung: Ist das Gerät (teilweise) abgedeckt? Ist er zu nahe an einer... -
Seite 88: Luftfilter
Sie es niemals ab und vermeiden Sie, dass Wasser in das Gerät gelangt. Verwenden Sie niemals aggressive Reinigungsmittel, Benzin, Detergenzien, chemisch imprägnierte Tücher oder andere Reinigungslösungen. Sie könnten das Gehäuse beschädigen. Trocknen Sie das Gerät mit einem weichen Tuch ab. Luftfilter Entfernen Luftfilter Reinigung des Luftfilters... -
Seite 89: Fehlerbehebung
• Reinigen und ersetzen Sie die Luftfilter. • Drehen Sie den Ablaufschlauch des Geräts, um Schäden zu vermeiden. • Nehmen Sie dann die Batterien aus der Fernbedienung. • Wenn möglich, verpacken Sie die Klimaanlage in der Originalverpackung oder in einer Plastiktüte und stellen Sie sie zur Lagerung an einen trockenen Ort. -
Seite 90: Entsorgung
Das Gerät erzeugt Geräusche. • Ist die Oberfläche der Maschine fest, eben und horizontal? • Das strömende Kältemittel in der Einheit erzeugt auch ein gewisses Geräusch. Das ist normal. Versuchen Sie niemals, die Klimaanlage selbst zu reparieren! ENTSORGUNG Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf.
