Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung
4.2.
Erdungsbuchse, Erdungsstecker
und Abreißsicherung
Erdungsbuchse (TW700BU)
Die Erdungsbuchse TW 700 ist zur Er-
dung von Tankwagen bestimmt, die über
einen 10 mm starken Erdungsdorn verfü-
gen. Sie ist schlagfest und mineralölbe-
ständig.
In Verbindung mit der Erdungszange EZ1-
Dorn kann die Buchse als Abreißsiche-
rung bei der einpoligen Ausführung des
Erdungs-testgeräts EKX-4 LT eingesetzt
werden.
Erdungsstecker (TW700ST)
Die Abreißsicherung ist auch mit 1 m Ka-
bel an der Erdungszange erhältlich, z. B.
zur Zugentlastung der Steckverbindung.

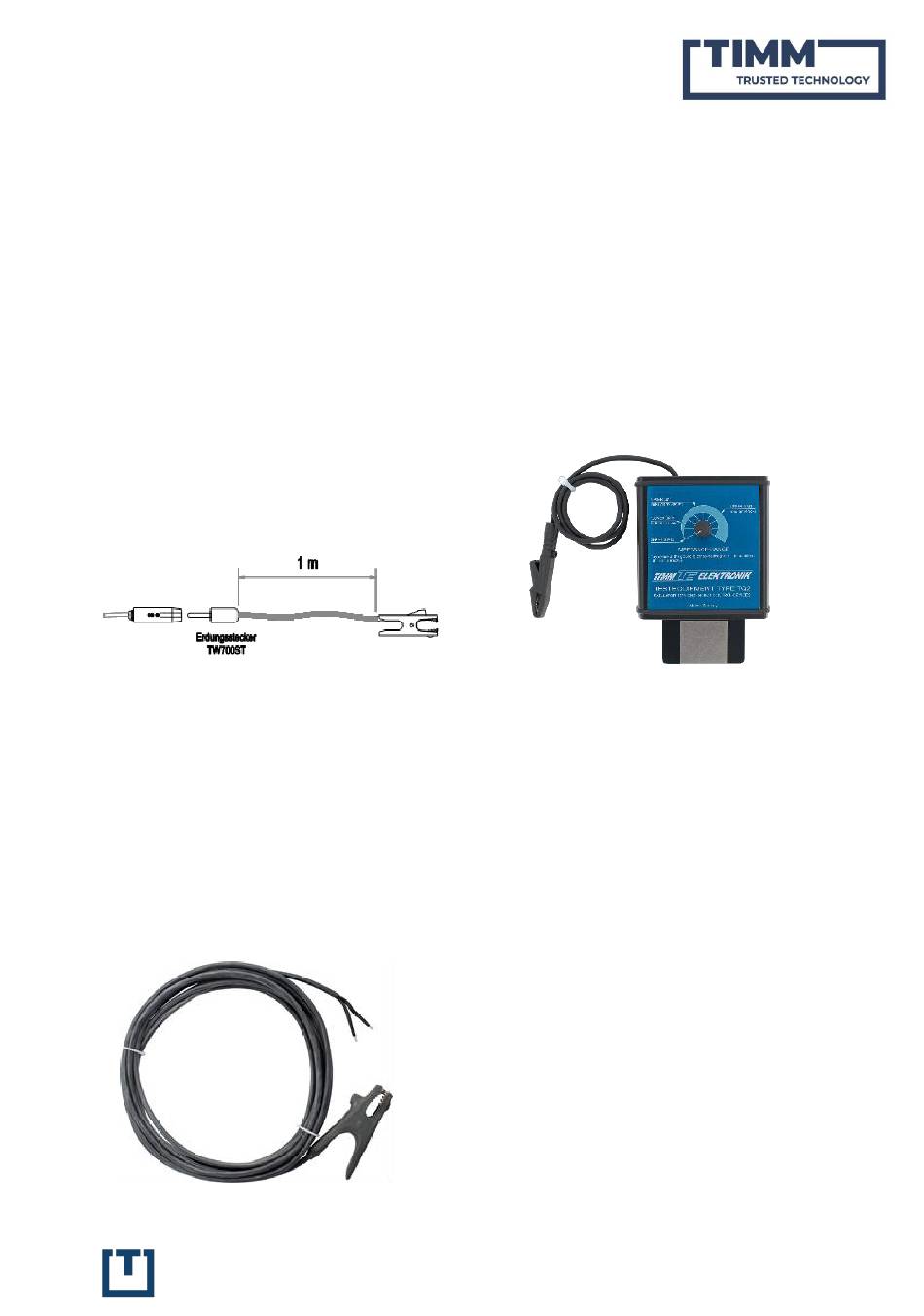

Abb.
6:
Steckverbindung
TW700BU und Stecker TW700ST mit 1 m. Ka-
bel zur Erdungszange
4.3.
Erdungskabel
Das Erdungskabel wird als Spezialkabel
aus Silikon angeboten. Die Erdungszange
und -buchse werden gemäß Kunden-
wunsch angeschlossen. Das Kabel ist be-
ständig gegen Mineralölprodukte. Das
kältebeständige glatte Spezialkabel mit
einem Außenmantel und einer Aderisola-
tion auf Silikon-Basis ist für niedrige Tem-
peraturbereiche bis -55 °C verfügbar.
Abb. 7: Kältebeständiges Silikonkabel
mit Erdungszange
info@timm-technology.de
www.timm-technology.de
4.4. Testvorrichtung
Die Testvorrichtung TQ2 dient der Verifi-
kation der Schaltschwellen des Erdungs-
testgeräts im installierten Zustand. Mit-
hilfe des Drehschalters können die vor-
konfigurierten Schaltschwellen geprüft
werden. Zu diesem Zweck kann die Er-
dungszange leicht an der vorderen Me-
tallplatte
klemmt werden. Die Testvorrichtung eig-
net sich für das Erdungstestgerät EKX-4
(1- und 2-polige Ausführung) sowie seine
Vorgängergenerationen.
aus
Buchse
der
Testvorrichtung
Abb. 8: Testgerät TQ2
ange-
27.12.2019 | V2.11
6 | 10
