Temperatursensoren Prüfen - Viessmann EM-S1 Montage- Und Serviceanleitung Für Die Fachkraft

Störungsbehebung
Instandsetzung
(Fortsetzung)

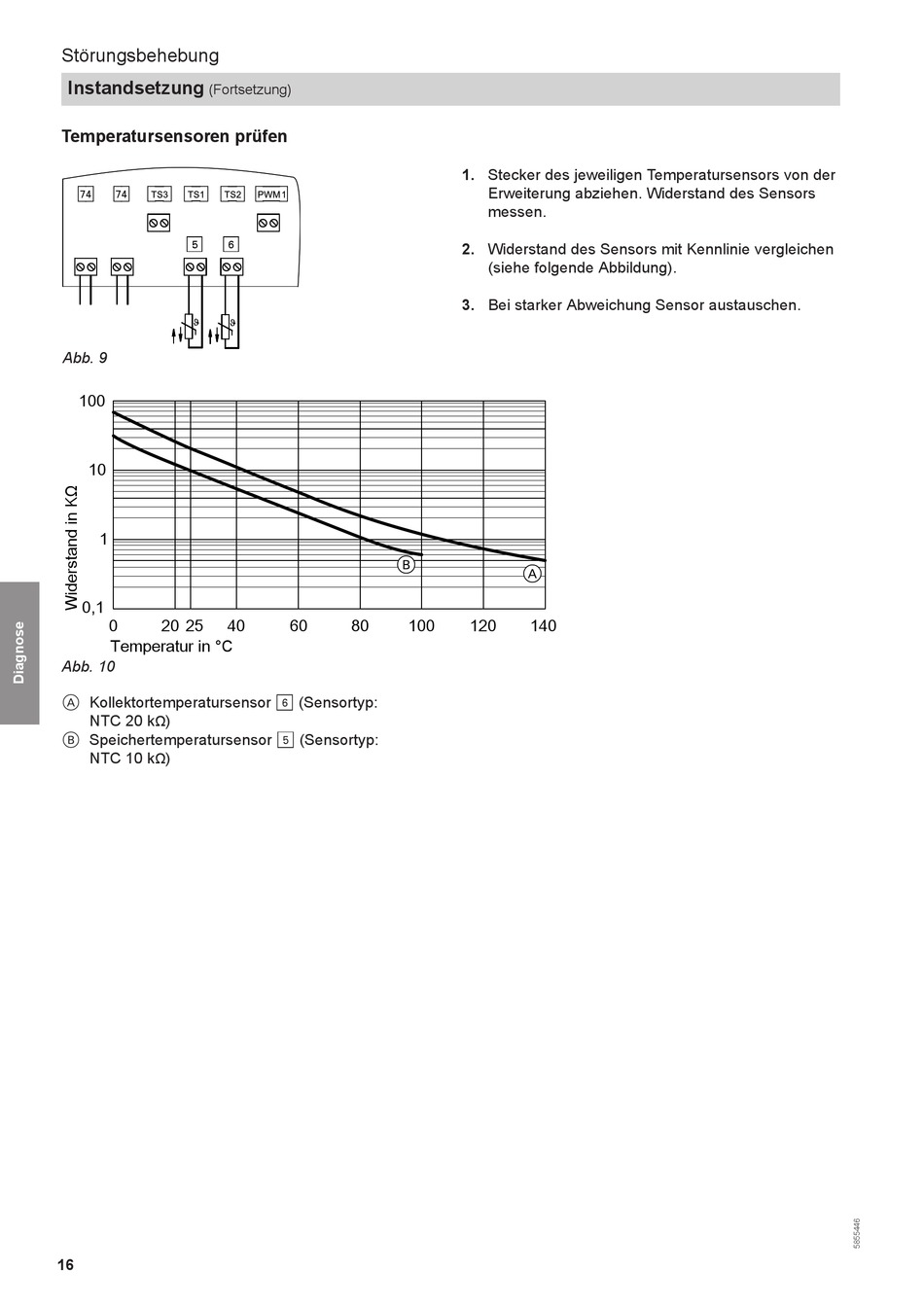

Temperatursensoren prüfen
jF jF [{] [{] [{] [{{]
% &
Abb. 9
100
10
1
0,1
0 20 25 40
Temperatur in °C
Abb. 10
Kollektortemperatursensor
A
NTC 20 k )
Ω
B Speichertemperatursensor
NTC 10 k )
Ω
16
B
60 80 100
(Sensortyp:
&
% (Sensortyp:
1. Stecker des jeweiligen Temperatursensors von der
Erweiterung abziehen. Widerstand des Sensors
messen.
2. Widerstand des Sensors mit Kennlinie vergleichen
(siehe folgende Abbildung).
3. Bei starker Abweichung Sensor austauschen.
A
120 140
