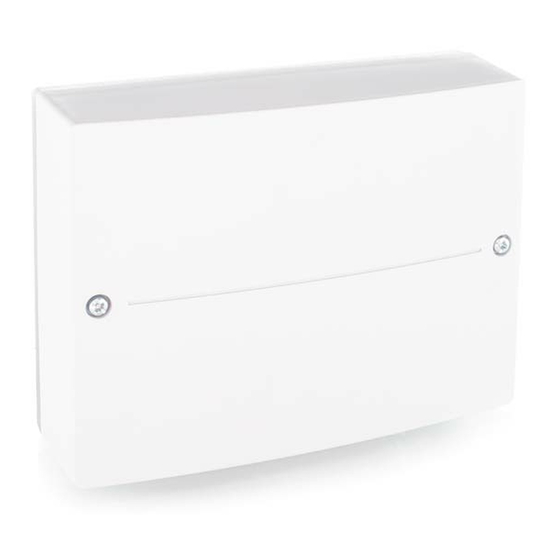

Viessmann AM1 Montageanleitung Für Die Fachkraft

Erweiterung
Vorschau ausblenden Andere Handbücher für AM1:

Werbung

Montageanleitung
für die Fachkraft
Erweiterung AM1
Bestell-Nr. 7452092
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Per-
sonenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
5442 146
6/2015
VIESMANN
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann AM1

  • Seite 1 Zusatzinformationen. sicherheitstechnischer Funktion gefähr- det den sicheren Betrieb der Anlage. Montage, Erstinbetriebnahme, Inspek- Bei Austausch ausschließlich tion, Wartung und Instandsetzung müs- Viessmann Originalteile oder von sen von autorisierten Fachkräften (Hei- Viessmann freigegebene Ersatzteile zungsfachbetrieb/Vertragsinstallations- verwenden. unternehmen) durchgeführt werden. 5442 146...
  • Seite 2: Montage An Der Wand

    L ? N L ? N L ? N 230 V~ 230 V~ Umwälzpumpe oder fÖ A Netzanschluss für weiteres Sammelstör-Meldeeinrichtung Zubehör (nur bei Vitotronic 200, Typ aVG KM-BUS zur Regelung und wei- WO1C) terem Zubehör Umwälzpumpe Erweiterung AM1 Netzanschluss fÖ...
  • Seite 3 Werden Umwälzpumpen mit einer ■ Trinkwasserzirkulationspumpe sK Gesamtleistung über 500 W ange- schlossen, den Netzanschluss der ■ Umwälzpumpe Neutralisationsanlage Erweiterung AM1 direkt am Stromnetz ■ Umwälzpumpe für Vitoradial 300-T anschließen. Siehe Seite 10. oder Vitotrans 300 Empfehlung ■ Heizkreispumpe für Heizkreis ohne fÖ...
  • Seite 4 ßen. 230 V ■ Trinkwasserzirkulationspumpe sK an Ausgang A2 anschließen. Bei einem Defekt an der Erweiterung AM1 oder bei Kommunikationsunter- brechung wird Ausgang A1 eingeschal- tet und Ausgang A2 ausgeschaltet (pro- visorischer Betrieb). Funktionszuordnung der Ausgänge A1 und A2 Die Funktion der Ausgänge wird über Codierungen an der Regelung des Heizkessels ausgewählt:...
  • Seite 5: Km-Bus An Regelung Des Wärmeerzeugers Anschließen

    Eisspeicher fÖ Parameter an der Vitotronic 200, Typ sÖ sÖ WO1C L ? N L ? N L ? N Aktivierung der Erweiterung AM1 und Funktionszuordnung: Serviceanleitung Vitotronic 200, Typ WO1C Sammelstör-Meldeeinrichtung an A1 anschließen Nennspannung 230 V~ Nennstrom: 2 (1) A...
  • Seite 6 KM-BUS an Regelung des Wärmeerzeugers… (Fortsetzung) 7 6 5 4 3 2 1 5 4 3 2 1 A Erweiterung AM1 D Vitotronic Regelung mit Schraub- klemmen für KM-BUS-Anschluss B KM-BUS-Anschluss weiteres Zube- E Gas-Brennwert-Wandgeräte und hör Kompaktgeräte mit Stecker aVG C Anschluss an: ■...
  • Seite 7 Schäden am Gerät führen. ■ lH Adern „L“, und „N“ nicht vertau- ■ aBH schen. Netzanschluss an der Regelung eines Heizkessels fÖ sÖ sÖ L ? N L ? N L ? N 230 V~ 230 V~ A Erweiterung AM1 B Kesselkreisregelung...
  • Seite 8 Netzanschluss (Fortsetzung) Netzanschluss an Vitotronic 200, Typ WO1C fÖ sÖ sÖ 230 V~ X2.N X3.1/ X3.2/ X3.3 A Erweiterung EA1 B Vitotronic 200, Typ WO1C...
  • Seite 9 Mischer M2 fÖA Netzausgang Erweiterungssatz für Heizkreis Netzausgang an der Regelung mit Mischer M3 aVG KM-BUS-Anschluss Erweiterung AM1, Erweiterung EA1 und/oder Solarregelungsmo- dul, Typ SM1 Fließt zu den angeschlossenen Aktoren Zubehör Geräteinterne (z. B. Umwälzpumpen) ein größerer Absicherung Strom, als der Sicherungswert des Erweiterungssatz für...
  • Seite 10 Verletzungen durch elektrischen Strom führen. 230V~ Gerät und Rohrleitungen müs- sen mit dem Potenzialausgleich des Hauses verbunden sein. A Erweiterung AM1 Trennvorrichtungen für nicht geer- B Hauptschalter (falls erforderlich) dete Leiter ■ Der Hauptschalter (falls vorhanden) muss gleichzeitig alle nicht geerdeten Leiter mit min.
  • Seite 11: Anschluss- Und Verdrahtungsschema

    Anschluss- und Verdrahtungsschema Umwälzpumpe oder Netzanschluss fÖ Sammelstör-Meldeeinrichtung fÖ A Netzanschluss für weiteres (nur bei Vitotronic 200, Typ Zubehör WO1C) aVG KM-BUS zur Regelung und wei- Umwälzpumpe terem Zubehör...
  • Seite 12: Technische Daten

    2 (1) A 230 V~ ■ Gesamt 4 (2) A 230 V~ Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in allein- iger Verantwortung, dass das Produkt Erweiterung AM1 mit folgenden Normen übereinstimmt: EN 55 014-1...
  • Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
