Heartbeat Verification
26
Stromausgang passiv
1

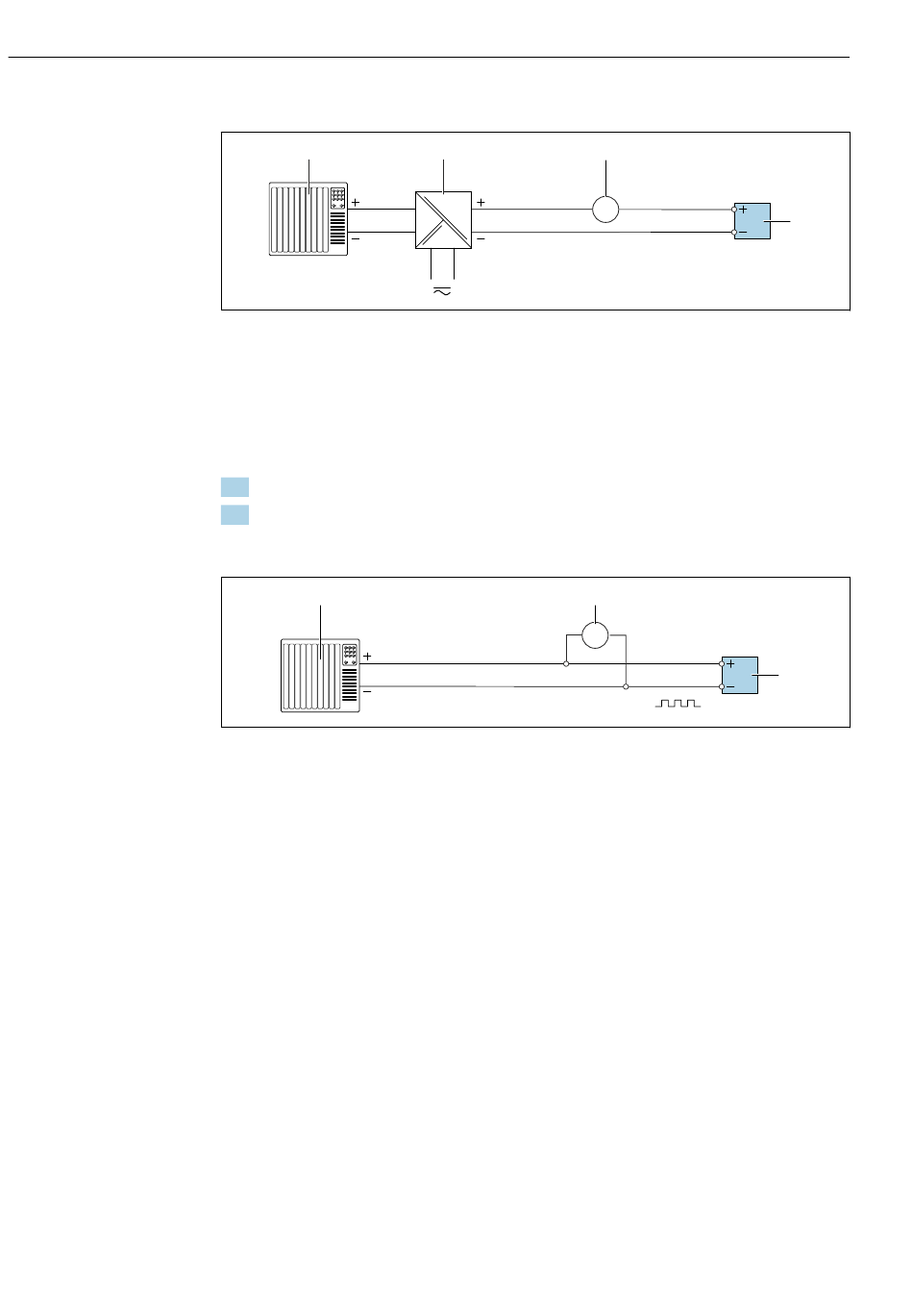

 9 Externe Verifikation des passiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Speisegerät für Spannungsversorgung
3 Amperemeter
4 Messumformer
Externe Verifikation des passiven Stromausgangs
1. Speisegerät für Spannungsversorgung anschließen
2. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
Impuls-/Frequenz-/Schaltausgang aktiv
1
 10 Externe Verifikation des aktiven Impuls-/Frequenzausgangs
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z. B. SPS)
2 Frequenzmessgerät
3 Messumformer
Externe Verifikation des aktiven Impuls-/Frequenzausgangs
‣
Frequenzmessgerät parallel an den Impuls-/Frequenzausgang des Messumformers
anschließen
Proline Cubemass 300 EtherNet/IP
2 3
A
2
ƒ
4
A0034446
3
A0033911
