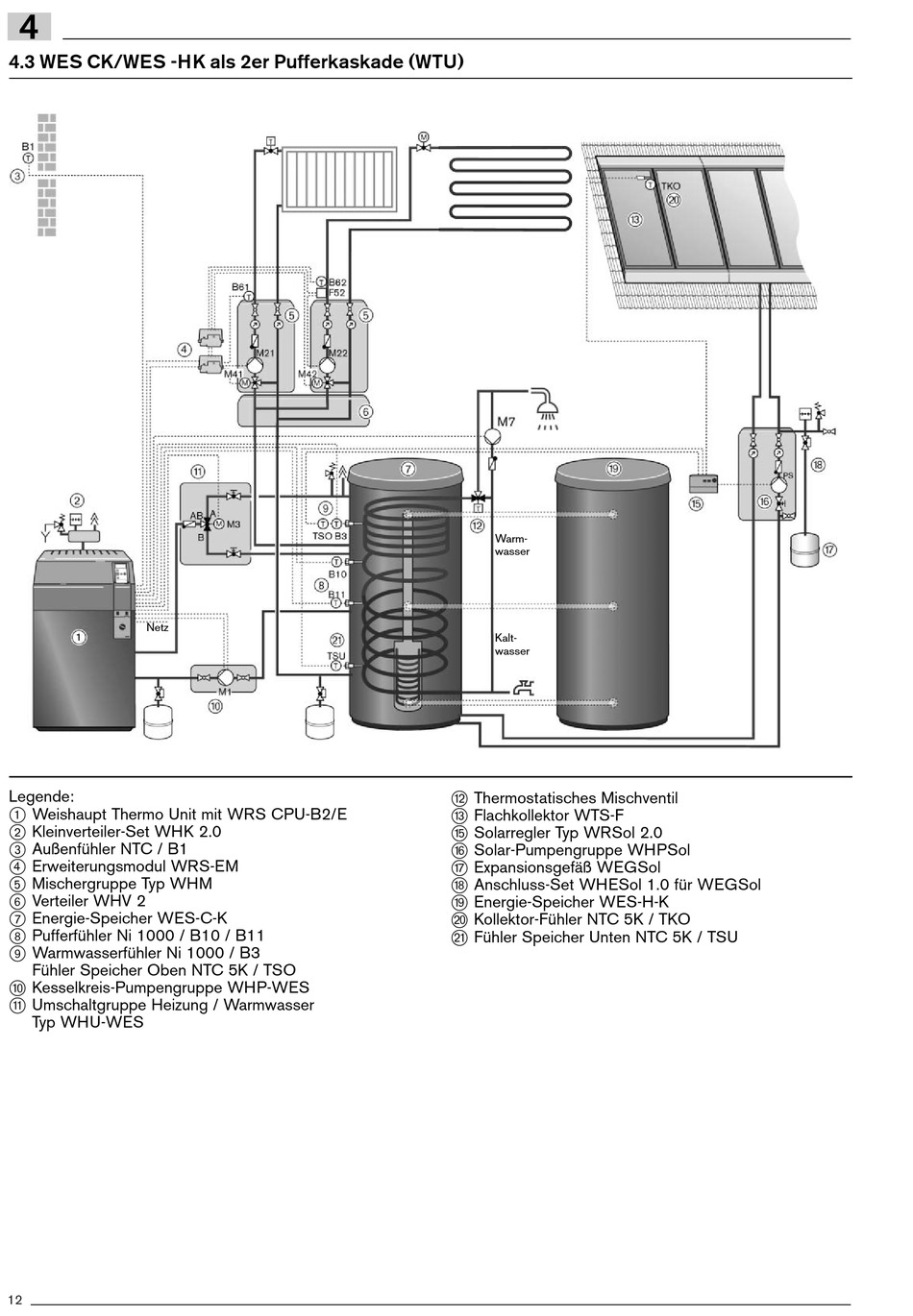

4.3 WES CK/WES -HK als 2er Pufferkaskade (WTU)

Netz
Legende:
1 Weishaupt Thermo Unit mit WRS CPU-B2/E
2 Kleinverteiler-Set WHK 2.0
3 Außenfühler NTC / B1
4 Erweiterungsmodul WRS-EM
5 Mischergruppe Typ WHM
6 Verteiler WHV 2
7 Energie-Speicher WES-C-K
8 Pufferfühler Ni 1000 / B10 / B11
9 Warmwasserfühler Ni 1000 / B3
Fühler Speicher Oben NTC 5K / TSO
0 Kesselkreis-Pumpengruppe WHP-WES
q Umschaltgruppe Heizung / Warmwasser
Typ WHU-WES
12
Warm-
wasser
Kalt-
wasser
w Thermostatisches Mischventil
e Flachkollektor WTS-F
t Solarregler Typ WRSol 2.0
z Solar-Pumpengruppe WHPSol
u Expansionsgefäß WEGSol
i Anschluss-Set WHESol 1.0 für WEGSol
o Energie-Speicher WES-H-K
p Kollektor-Fühler NTC 5K / TKO
a Fühler Speicher Unten NTC 5K / TSU
