Verwandte Anleitungen für Weishaupt WES 660
Inhaltszusammenfassung für Weishaupt WES 660

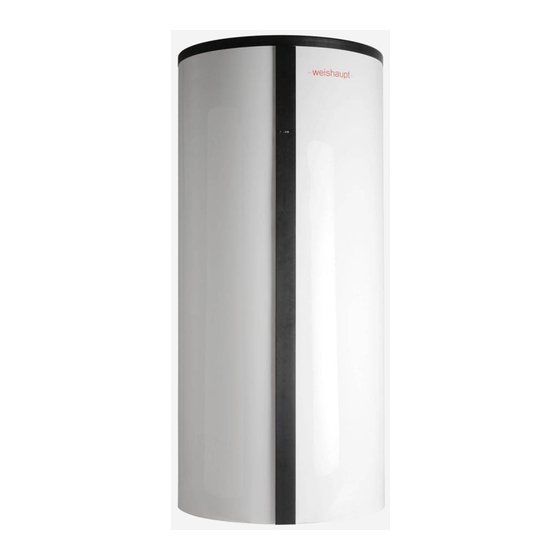

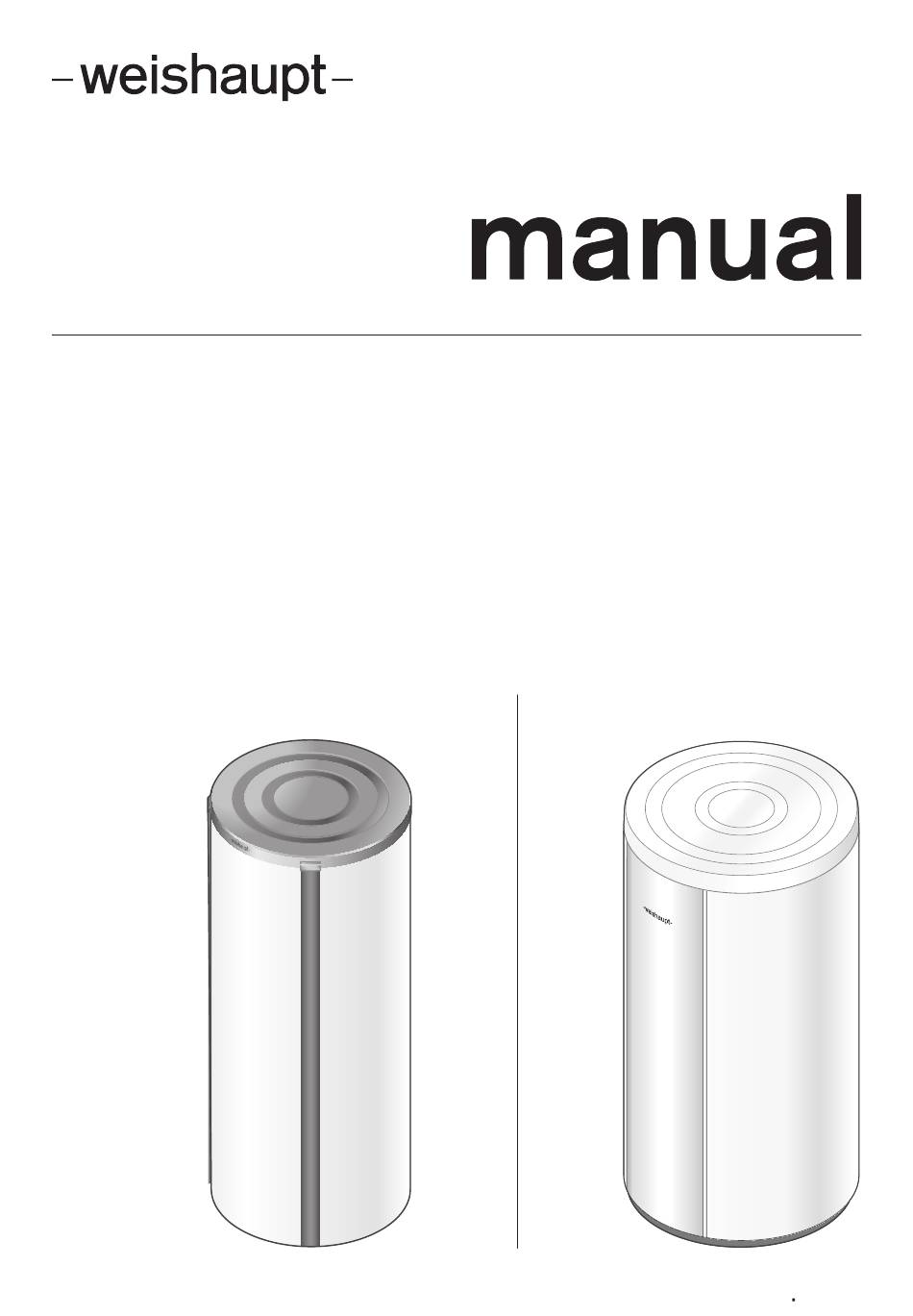

- Seite 1 Montage- und Betriebsanleitung WES ... Aqua (/ Cas) / A WES ... Aqua (/ Cas) / Eco / A Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 83280801 1/2019-10...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A Benutzerhinweise ...................... 4 1.1 Zielgruppe ........................ 4 1.2 Symbole ......................... 4 1.3 Gewährleistung und Haftung .................. 5 Sicherheit .......................... 6 2.1 Bestimmungsgemäße Verwendung ................. 6 2.2 Sicherheitsmaßnahmen .................... 6 2.2.1 ... - Seite 3 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 8.3 Trinkwasser-Wärmetauscher spülen .............. 35 8.4 Thermostatisches Mischventil reinigen .............. 36 Fehlersuche ........................ 37 Zubehör .......................... 38 10.1 Sicherheitsventil-Set .................... 38 10.2 Umschaltgruppe WHU-WES ................ 39 10.3 Spüleinrichtung ...................... 40 10.4 Zirkulationslanze ...................... 41 10.5 ...
-
Seite 4: Benutzerhinweise
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. -
Seite 5: Gewährleistung Und Haftung
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung,... -
Seite 6: Sicherheit
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Energiespeicher ist geeignet für: die Erwärmung von Trinkwasser nach TrinkwV, Heizwasser nach VDI 2035. Das Gerät darf nur in geschlossenen Räumen betrieben werden. -
Seite 7: Produktbeschreibung
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WES 660 Aqua / Cas (/ Eco) / A Baureihe: Weishaupt-Energiespeicher Baugröße: 660 Aqua Ausführung: Trinkwasser Ausführung: Kaskade Wärmedämmung Effizienzklasse A Konstruktionsstand 3.2 Serialnummer... -
Seite 8: Funktion
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung 3.3 Funktion Der Energiespeicher ist geeignet für den Betrieb an geschlossenen Warmwasser- Heizungsanlagen. Über einen Wärmeerzeuger wird der Energiespeicher geladen. Die als Wärme gespeicherte Energie kann zur Wohnraumheizung genutzt werden. -
Seite 9: Technische Daten
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten DIN CERTCO 9W273-10 E/MB SVGW 1210-6089 3.4.2 Umgebungsbedingungen Temperatur im Betrieb +5 … +40 °C Temperatur bei Transport/Lagerung –20 … +70 °C... -
Seite 10: Leistung
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung 3.4.3 Leistung WES 660 WES 910 Bereitschaftsverlust Q siehe Typenschild Tauschfläche Trinkwasser 6,3 m 7,3 m WES 660 teilgeladen Dauerleistung Q / Entnahmeleistung r Heizwasservolumenstrom [m 75/10/60 °C... - Seite 11 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung WES 660 durchgeladen Dauerleistung Q / Entnahmeleistung r Heizwasservolumenstrom [m 75/10/60 °C [kW] 28 [l/h] 1280 1550 1760 55/10/45 °C [kW] 18 [l/h] 1140 1360 1530 Leistungskennzahl N...
- Seite 12 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung WES 910 teilgeladen Dauerleistung Q / Entnahmeleistung r Heizwasservolumenstrom [m 75/10/60 °C [kW] 26 [l/h] 1110 1310 1470 55/10/45 °C [kW] 17 [l/h] 1110 1210 Leistungskennzahl N...
- Seite 13 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung WES 910 durchgeladen Dauerleistung Q / Entnahmeleistung r Heizwasservolumenstrom [m 75/10/60 °C [kW] 28 [l/h] 1350 1640 1850 55/10/45 °C [kW] 19 [l/h] 1180 1410 1580 Leistungskennzahl N...
- Seite 14 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung Druckverlust Heizwasser 1 Durchfluss [m³/h] 2 Druckverlust [mbar] Druckverlust Trinkwasser WES 660 WES 910 1 Durchfluss [m³/h] 2 Druckverlust [mbar] 3 Kennlinie nur Wärmetauscher 4 Kennlinie Wärmetauscher mit Spüleinrichtung und Zirkulationsrohr (Zubehör)
-
Seite 15: Betriebsdruck
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung 3.4.4 Betriebsdruck Heizwasser max 3 bar Trinkwasser max 8 bar 3.4.5 Betriebstemperatur Heizwasser max 111 °C Trinkwasser max 111 °C 3.4.6 Hygieneeigenschaften Alle Teile, die das Trinkwasser berühren, sind nickelfrei. -
Seite 16: Abmessungen
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 3 Produktbeschreibung 3.4.9 Abmessungen WES 660 WES 910 1 Warmwasser Rp1 1670 mm 1800 mm q Trinkwasser Rp1 625 mm 570 mm 3 Vorlauf Festbrennstoff-Kessel Rp1¼ 1405 mm 1520 mm 0 Rücklauf Festbrennstoff-Kessel Rp1¼... -
Seite 17: Montage
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 4 Montage 4 Montage 4.1 Montagebedingungen Speichertyp und Betriebsdruck Den am Typenschild angegebenen Betriebsdruck nicht überschreiten. Speichertyp prüfen. Sicherstellen, dass der Betriebsdruck eingehalten wird [Kap. 3.4.4]. Aufstellraum Vor der Montage sicherstellen, dass: der Aufstellraum die Mindestraumhöhe aufweist, dabei das Kippmaß... -
Seite 18: Energiespeicher Aufstellen
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 4 Montage 4.2 Energiespeicher aufstellen Transport Örtliche Vorschriften für das Heben und Tragen von Lasten beachten [Kap. 3.4.8]. Stöße und Schläge bei Transport und Aufstellung vermeiden. Zum Transport können an 4 Stellen ¾"-Rohre eingeschraubt werden – oder – für den Transport mit einem Kran kann oben eine Ringschraube (Zubehör) einge-... -
Seite 19: Temperaturfühler Montieren
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 4 Montage 4.3 Temperaturfühler montieren Je nach Wärmeerzeuger werden für die Regelung unterschiedliche Temperaturfüh- ler eingesetzt. Wärmeleitpaste auf Fühler auftragen und in die entsprechende Tauchhülse ste- cken. -
Seite 20: Installation
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser Das Heizwasser muss der VDI-Richtlinie 2035 oder vergleichbaren lokalen Vor- schriften entsprechen. 5.2 Hydraulikanschluss Wärmetauscher durchspülen. Fremdkörper werden entfernt. - Seite 21 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 5 Installation Trinkwasserleitung Trinkwasserleitung nach DIN 1988 installieren. 1 Sicherheitsventil 2 Absperreinrichtung 3 Manometer 4 Rückflussverhinderer 5 Trinkwasserversorgung 6 Druckminderer 7 Feinfilter 8 Entleerung 9 Ausdehnungsgefäß Trinkwasser (optional) Druckminderer Wenn der Druck der Trinkwasserleitung zum Speicher höher als der vorgegebene...
- Seite 22 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 5 Installation Anschlüsse 1 Warmwasser Rp1 q Trinkwasser Rp1 3 Vorlauf Festbrennstoff-Kessel Rp1¼ 5 Elektro-Heizeinsatz Rp2 0 Rücklauf Festbrennstoff-Kessel Rp1¼ e Vorlauf Heizkessel Warmwasser (WW) Rp1 r Vorlauf Heizkreis Rp1 t Vorlauf Heizkessel Heizkreis (HK) Rp1 z Rücklauf Heizkessel WW / HK Rp1...
-
Seite 23: Kaskadenanschluss (Nur Ausführung Cas)
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 5 Installation 5.3 Kaskadenanschluss (nur Ausführung Cas) Beheizter Speicher zentral in der Kaskade positionieren. Kaskadenleitung bauseits wärmedämmen. Kaskadenleitung möglichst kurz verlegen, ohne siphonförmige Umlenkungen. WES 660 3 Kaskadenanschlüsse Rp1½... -
Seite 24: Inbetriebnahme
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme 6 Inbetriebnahme Leitungen und Trinkwasser-Wärmetauscher mit Wasser spülen. Trinkwasser-Wärmetauscher mit Wasser füllen. Energiespeicher mit Wasser füllen. Dichtheit prüfen. Anlage auf Betriebsdruck bringen und entlüften. Warmwasser-Auslaufventil öffnen und prüfen, ob: der Trinkwasser-Wärmetauscher mit Wasser gefüllt ist,... -
Seite 25: Einregulieren
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme 6.1 Einregulieren Sicherstellen, dass die Drosseln 1 und 2 der Umschaltgruppe WHU-WES ganz geöffnet sind. Bei Betrieb mit WTC, Parameter zur Pumpeneinstellung prüfen, siehe Montage- und Betriebsanleitung WTC. -
Seite 26: Wärmedämmung Montieren
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme 6.2 Wärmedämmung montieren 6.2.1 Wärmedämmung Standard montieren Wärmedämmung vor direkter Sonneneinstrahlung schützen, um Farbveränderun- gen zu vermeiden. Bodendämmung unter dem Speicher platzieren. Wärmedämmung in gerundete Form bringen und um den Speicher legen. - Seite 27 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme Wärmedämmung einlegen und Deckel aufsetzen. Beiliegendes Typenschild an gut sichtbarer Stelle anbringen. 27-60 83280801 1/2019-10 Et...
-
Seite 28: Wärmedämmung Eco Montieren
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme 6.2.2 Wärmedämmung Eco montieren Schaden an der Wärmedämmung durch spitze Gegenstände Spitze Gegenstände können das Vakuumisolationspaneel (VIP) beschädigen und zu Wärmeverlust führen. VORSICHT Das Vakuumisolationspaneel hinter dem Vlies der Wärmedämmung nicht be- schädigen. - Seite 29 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme An den perforierten Stellen 1 der Seitenteile nur die benötigten Anschlüsse mit geeignetem Werkzeug (z. B. Seitenschneider) ausbrechen. An allen Aussparungen der Seitenteile die beiliegenden Dämmschalen 1 einle- gen, dabei die 5 unterschiedlichen Größen 2 beachten.
- Seite 30 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme Beschriftungen 1 für die Position der Seitenteile beachten. Zwischen Seitenteil A und C ist der Anschluss Vorlauf Warmwasser 2. Seitenteile vorsichtig auf die Bodendämmung aufsetzen und um den Speicher positionieren.
- Seite 31 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 6 Inbetriebnahme Mit beiliegenden Halteklammern 1 Seitenteile verbinden. WES 660: 3 Halteklammern WES 910: 6 Halteklammern Beispiel: WES 910 Oberes Spannband 1 wieder demontieren. Wird nicht mehr benötigt. Unteres Spannband 2 lösen, nach unten schieben und wieder montieren, dabei mit beiliegenden Klebestreifen das Spannband von innen fixieren.
-
Seite 32: Außerbetriebnahme
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 7 Außerbetriebnahme 7 Außerbetriebnahme Ggf. Elektro-Heizeinsatz von der Spannungsversorgung trennen. Temperaturfühler von der Spannungsversorgung trennen. Anlage ausschalten und gegen unerwartetes Wiedereinschalten sichern. Trinkwasserzulauf schließen und Trinkwasser-Wärmetauscher entleeren. -
Seite 33: Wartung
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 8 Wartung 8 Wartung 8.1 Hinweise zur Wartung Die Wartung darf nur qualifiziertes Fachpersonal durchführen. Die Anlage sollte mindestens einmal jährlich gewartet werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. -
Seite 34: Energiespeicher Reinigen
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 8 Wartung 8.2 Energiespeicher reinigen 8.2.1 Ohne Elektro-Heizeinsatz Hinweise zur Wartung beachten [Kap. 8.1]. Ablagerungen durch kurzzeitiges Öffnen vom Entleerhahn ausspülen. Ggf. Wasser nachfüllen, dabei Anlagendruck beachten. Inbetriebnahme durchführen [Kap. 6]. -
Seite 35: Trinkwasser-Wärmetauscher Spülen
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 8 Wartung 8.3 Trinkwasser-Wärmetauscher spülen Hinweise zur Wartung beachten [Kap. 8.1]. Schaden durch abgesperrtes Überdruckventil Trinkwasser-Wärmetauscher kann beschädigt werden. Nach dem Spülen Kugelhähne 2 und 3 wieder öffnen. VORSICHT Nur gültig für die Schweiz Nach der SVGW-Richtlinie für Trinkwasser-Installationen W3 muss bei Reinigung... -
Seite 36: Thermostatisches Mischventil Reinigen
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 8 Wartung 8.4 Thermostatisches Mischventil reinigen Hinweise zur Wartung beachten [Kap. 8.1]. Warmwasser-Auslaufventil ist geöffnet. Thermostatisches Mischventil mehrmals auf- und zudrehen. Kalkrückstände lösen sich. Falls diese sich nicht lösen, ggf. Mischventil austauschen. -
Seite 37: Fehlersuche
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 9 Fehlersuche 9 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Energiespeicher ist undicht Hydraulikanschluss fehlerhaft Hydraulikanschluss prüfen. Sicherheitsventil auf Funktion prüfen. -
Seite 38: Zubehör
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör 10 Zubehör Unterschiedliche Zubehör-Sets für Wärmedämmung Standard und Wärmedäm- mung Eco beachten. 10.1 Sicherheitsventil-Set Doppelnippel 3 abdichten und montieren, dabei darauf achten, dass das ange- raute Gewinde vom Doppelnippel am Speicher montiert wird. -
Seite 39: Umschaltgruppe Whu-Wes
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör 10.2 Umschaltgruppe WHU-WES Abschlusskappe 1 am Sicherheitsventil-Set entfernen. Doppelnippel 3 abdichten und montieren, dabei darauf achten, dass das ange- raute Gewinde vom Doppelnippel am Speicher montiert wird. -
Seite 40: Spüleinrichtung
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör 10.3 Spüleinrichtung Doppelnippel 3 abdichten und montieren, dabei darauf achten, dass das ange- raute Gewinde vom Doppelnippel am Speicher montiert wird. Dichtungen 2 einsetzen und Spüleinrichtung montieren. -
Seite 41: Zirkulationslanze
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör 10.4 Zirkulationslanze WHI-T-ZEA Zirkulationslanze mit Spüleinrichtung Verschlussschraube 2 der Spüleinrichtung entfernen. Zirkulationslanze am Wellrohrende (ca. 10 mm) 3 leicht abknicken. Zirkulationslanze mit dem Knick nach oben in den Trinkwasser-Wärmetauscher schieben, ggf. - Seite 42 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör Zirkulationslanze ohne Spüleinrichtung Doppelnippel 2 abdichten und montieren, dabei darauf achten, dass das ange- raute Gewinde vom Doppelnippel am Speicher montiert wird. Dichtung 3 einsetzen und T-Stück 4 montieren.
-
Seite 43: Eckkugelhahn-Set
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör 10.5 Eckkugelhahn-Set Doppelnippel 2 abdichten und montieren, dabei darauf achten, dass das ange- raute Gewinde vom Doppelnippel am Speicher montiert wird. Dichtungen 1 einsetzen und Kugelhahn montieren. -
Seite 44: Elektro-Heizeinsatz
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör 10.6 Elektro-Heizeinsatz Wird ein Elektro-Heizeinsatz eingebaut, muss dieser als Wärmeerzeuger nach EN 12828 abgesichert sein. Elektro-Heizeinsatz einbauen Hinweise zur Wartung beachten [Kap. 8.1]. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden. - Seite 45 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 10 Zubehör Sicherheitstemperaturbegrenzer (STB) Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern.
-
Seite 46: Technische Unterlagen
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01... - Seite 47 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 11 Technische Unterlagen 47-60 83280801 1/2019-10 Et...
-
Seite 48: Ersatzteile
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 12 Ersatzteile 12 Ersatzteile Wärmedämmung Standard 1.01 1.02 1.03 1.06 1.04 1.07 1.05 1.08 1.09 5x Ø60 x 100 4x Ø55 x 100 1.10 5x Ø30 x 100 1x Ø15 x 100... - Seite 49 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 12 Ersatzteile Pos. Bezeichnung Bestell–Nr. 1.01 Deckel – WES 660 471 608 02 107 – WES 910 471 808 02 107 1.02 Deckeldämmung – WES 660 471 608 02 087 –...
- Seite 50 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 12 Ersatzteile Wärmedämmung Eco 2.01 2x Ø85 x 130 2.02 14x Ø75 x 130 2.09 14x Ø65 x 130 10x Ø55 x 130 2x Ø25 x 130 2.07 *...
- Seite 51 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 12 Ersatzteile Pos. Bezeichnung Bestell–Nr. 2.01 Deckel – WES 660 Eco 471 608 02 217 – WES 910 Eco 471 808 02 217 2.02 Deckeldämmung – WES 660 Eco 471 608 02 207 –...
-
Seite 52: Zubehör
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 12 Ersatzteile 12.1 Zubehör 3.01 3.03 3.05 3.02 3.04 3.06 3.08 3.07 3.09 52-60 83280801 1/2019-10 Et... - Seite 53 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 12 Ersatzteile Pos. Bezeichnung Bestell–Nr. 3.01 Sicherheitsventil-Set WES 3 bar – Wärmedämmung Standard 409 000 04 812 – Wärmedämmung Eco 409 000 09 932 3.02 Hydraulik Umschaltgruppe WHU-WES –...
-
Seite 54: Notizen
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 13 Notizen 13 Notizen 54-60 83280801 1/2019-10 Et... - Seite 55 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 13 Notizen 55-60 83280801 1/2019-10 Et...
- Seite 56 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 13 Notizen 56-60 83280801 1/2019-10 Et...
-
Seite 57: Stichwortverzeichnis
Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 14 Stichwortverzeichnis 14 Stichwortverzeichnis Hydraulikanschluss............. 20 Abblaseleitung .............. 20 Abmessungen.............. 16 Abstand ................. 18 Inbetriebnahme.............. 24 Anschlüsse ................ 22 Inhalt.................. 15 Aufstellhöhe................ 9 Aufstellraum.............. 6, 17 Ausrichten................ 18 Kippmaß ................ 16 Außerbetriebnahme ............ 32 Klammer ................ 31 Kugelhahn................ 43 Kurzzeitleistung.......... 10, 11, 12, 13 Bar .................. 46... - Seite 58 Montage- und Betriebsanleitung Energiespeicher WES 660/910 Aqua (/ Cas) (/ Eco) / A 14 Stichwortverzeichnis Vakuumisolationspaneel ............ 28 Verkleidung.............. 26, 28 VIP .................. 28 Volumenstrom.............. 25 Wärmedämmung ............ 26, 28 Wärmeleistung .............. 11 Wärmetauscher.............. 10 Wartung ................ 33 Wartungsvertrag .............. 33 Wasseranschluss.............. 20 Wasserschlagdämpfer............ 21 Zapfleistung............ 10, 11, 12, 13 Zapfmenge ............. 10, 11, 12, 13...
- Seite 59 83280801 1/2019-10 Et...
- Seite 60 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
